已发布: 2022年4月19日

您是否正为单片机产品的基板设计和噪声对策而费心费力?噪声问题往往会导致成本剧增和开发延期,因此必须事先采取足够的应对措施。

本次,我们升级了“RX系列硬件设计指南”应用说明(R01AN1411),接下来将为大家介绍一下其具体内容。

本应用说明简要说明了单片机与电源电路、时钟电路和复位电路等主要外围电路的连接,以及基板设计时的注意事项,还包括以下布局实例。

图像

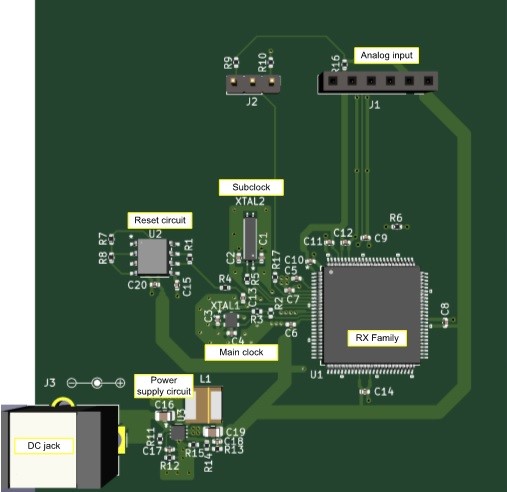

Component Layout (Front Side)

元件布局(正面)

图像

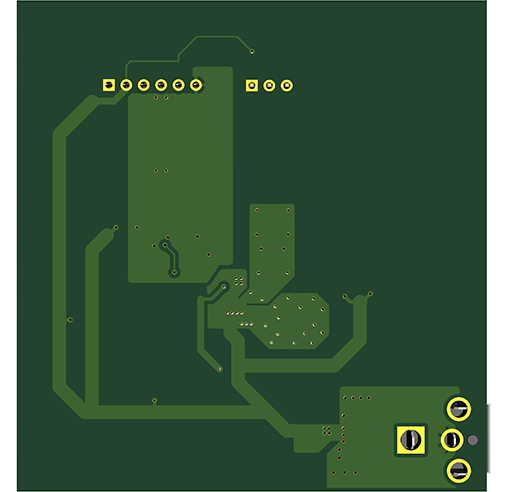

Component Layout (Back Side)

元件布局(背面)

以下是以双层基板和四层基板为例的基板整体图案示例。为了方便您理解实际的基板设计过程,我们使用了CAD软件设计的模式图。

图像

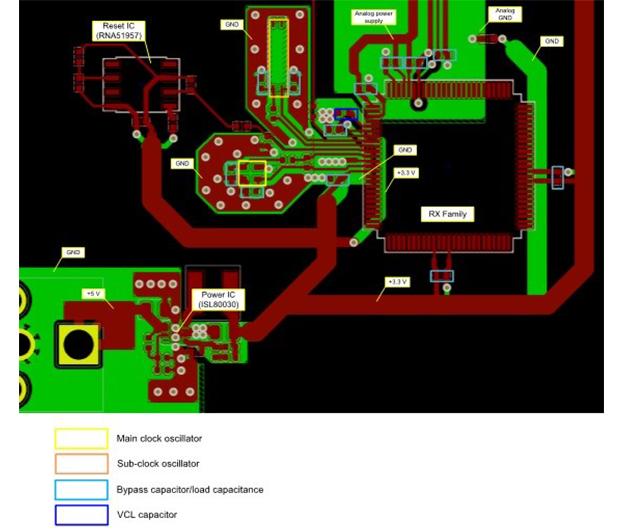

Example Wiring Pattern (Two-Layer Board)

基板图案示例(双层基板)

图像

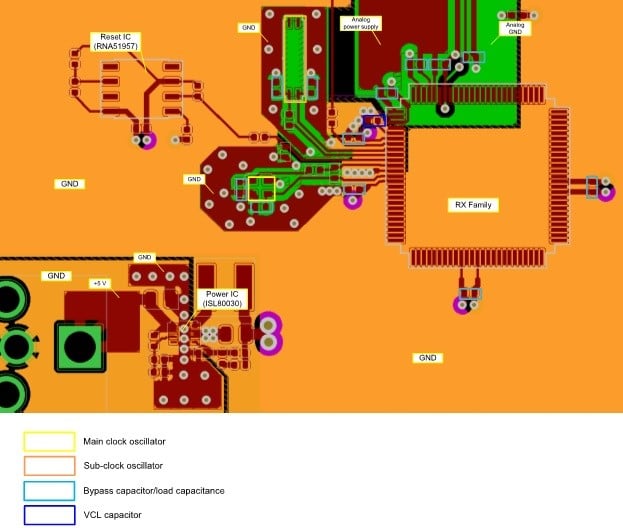

Example Wiring Pattern (Four-Layer Board)

基板图案示例(四层基板)

应用说明中选用尤为重要的电源端子、复位端子、时钟输入输出端子等,对如何画出可抑制噪声的图案,如何布置通孔以及基板设计时的要点等内容进行了说明。

图像
Example Connections of Power Supply Pins

电源端子连接图案示例

图像
Example Clock I/O Pin Wiring Pattern

时钟输入输出端子连接图案示例

最后,希望本应用说明能够在大家进行基板设计时有所帮助。关于应用说明的链接请点击这里
