瑞萨闪存编程器 V3
瑞萨电子闪存编程器 V3 在开发和批量生产的每个阶段，均会为瑞萨微控制器的片上闪存编程操作提供可用的功能支持。
特性
- 简单易用的图形用户界面（GUI）使操作变得简单，即使是初次接触的开发人员也能轻松上手
- 通过 E2 仿真器、E2 仿真器 Lite、E20 仿真器、Segger J-Link 硬件调试器、串行或 USB 连接进行 PC 控制编程
- 与其他软件互操作。
- 例如，将数据连续写入多个电路板，并将写入数据的日志保留在文件中，可以提高工作效率。
- 从命令行自动编程
- 在批量生产阶段，可以轻松地通过命令行（而不是使用 GUI）重复运行编程指令，从而实现高效的批量生产。
- 将专用代码编程到闪存的指定区域
- 通过加密程序文件增强安全性，防止盗窃【了解更多】
- 更轻松地创建项目（与 V2 相比）【了解更多】
- 轻松选择类型名称。 无需为 RL78 家族产品选择详细的型号名称。
- 轻松设置 RX 家族产品的模式引脚。
- 处理速度有所提高（与 V2 相比）
- 编程时间缩短了约 10%。
- 就 RL78 家族而言，编程时间缩短了 50%。（这些数据是在特定条件下收集的，我们不保证速度会具体提高。）
- 了解更多信息
发布信息
| 许可证数量 | 可订购部件名称 | 发布日期 | 下载 |
|---|---|---|---|
| 1 | RTCZZZZZZFD0AWNJ | 最新版 ： V3.18.00 发布时间：2025 年 1 月 20 日 升级详情（工具动态） | 评估软件 |
| 5 | RTCZZZZZZFD0AWNJ#L5 | ||
| 10 | RTCZZZZZZFD0AWNJ#LA | ||
| 20 | RTCZZZZZZFD0AWNJ#LT |
注意：
- V3.09.00 及更高版本的瑞萨闪存编程器不再以 CD-ROM 作为介质提供。 订购的类型名称已更改，以反映产品配置中的此更改。
- 每个许可证都用于在一台 PC 上使用该软件。
- 从 V3.08.02 开始，瑞萨闪存编程器的免费版本和升级计划被整合到一个文件中供下载，作为评估软件的交付形式。 无论您是第一次试用瑞萨闪存编程器，还是已经在使用旧版瑞萨闪存编程器，您都可以从此链接下载评估软件。
软件许可证和技术支持
瑞萨闪存编程器可作为免费评估软件下载。
我们不提供免费版本的技术支持，因此无法回答您关于评估软件的任何问题，也无法通过瑞萨电子网站发送到我们的技术支持中心 。
如果您需要技术支持，我们建议您通过我们的销售办事处或分销商之一购买软件许可证。
常见问题
| 标题 |
|---|
| MCU 闪存擦除与闪存编程工具（PG-FP5/PG-FP6/RFP/FDT）连接 |
| 多个 MCU 的“Read（R）”命令显示为灰色，无法选择。 |
| 写入具有不同 ROM/RAM 大小的 MCU（RFP/PG-FP5/PG-FP6） |
还可查看故障指南。
目标设备
目标家族
- RA 家族
- RL78 家族
- RX 家族
- RH850 家族
- RISC-V MCU
- 瑞萨电子 Synergy™ 平台 MCU
- DA1453x、DA1459x、DA1469x、DA1470x
- RE 家族
- 电源和电源管理（电池电量计 IC）
- 电源和电源管理（USB Type-C 和 USB PD）
- 电源和电源管理（电机控制 IC）
注意：
- V3 不支持 V850 家族、78K0 和 78K0R。 如果您使用的是这些家族的产品，请使用瑞萨闪存编程器 V2 。
- 有关对单个设备器件号的支持的详细信息，请查看 List of MCUs supported by Renesas Flash Programmer V3 (PDF | English, 日本語)。
下载
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 软件和工具 - 评估软件 | TGZ 40.95 MB 日本語 | |
| 软件和工具 - 评估软件 | TGZ 42.35 MB 日本語 | |
| 软件和工具 - 评估软件 | TGZ 43.46 MB 日本語 | |
| 软件和工具 - 评估软件 | ZIP 84.59 MB 日本語 | |
| 软件和工具 - 评估软件 | ZIP 41.96 MB 日本語 | |
| 软件和工具 - 评估软件 | ZIP 47.64 MB 日本語 | |
| Upgrade - Programmer | ZIP 47.64 MB 日本語 | |
| Upgrade - Debugger | ZIP 163 KB 日本語 | |
|
8 items
|
||
设计和开发
探索
视频和培训
Connecting Renesas Flash Programmer to RL78 Devices
Discover how to connect the Renesas Flash Programmer to RL78 devices. This video shows you how to connect using the E2 emulator, E2 emulator lite, or a serial interface. The video explains the steps for connecting and disconnecting the host PC and RL78 device via the emulator and provides important notes on using the emulator and connecting through a COM port.
Chapter's Title
00:00 Opening
00:48 Connection / Disconnection procedure between host PC and RL78 device via emulator
01:29 Notes on connecting via an emulator (1 wire UART)
02:17 Notes on connecting via COM port (2 wire UART)
Related Resources
Video List
其他详细信息
功能
- 编程支持的文件格式： 英特尔 HEX 用于 HEX 和 HCUHEX 文件，摩托罗拉 S 用于 HEX 和 HCUHEX 文件、二进制文件，RPI 用于 RPI 文件
- 检查程序文件的总和
- 执行擦除、写入、验证、读出、设置和采集闪存选项以及获取校验和等命令
- 顺序执行多个命令（用于擦除、编程、验证等）
- 可同时选择多个编程文件

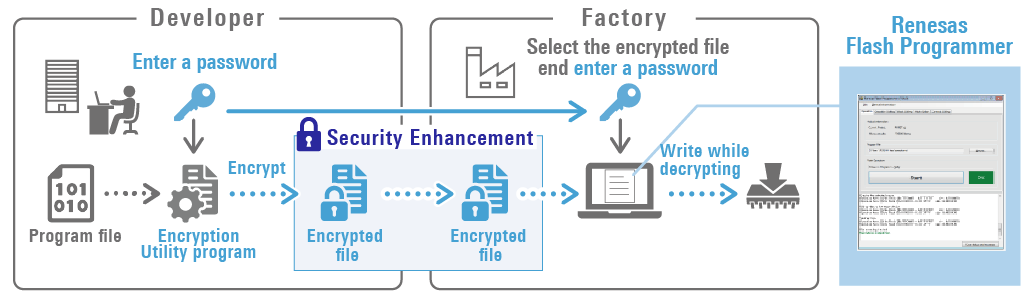

对程序文件进行加密，增强防盗安全性
用于加密程序文件的新功能增强了防盗的安全性。
您可以从命令行使用加密实用程序（RPE.exe）运行此函数。 该文件是由瑞萨闪存编程器（Renesas Flash Programmer）安装程序安装的文件之一。
图像
更轻松地创建项目
轻松选择类型名称
无需为 RL78 家族产品选择详细的型号名称。
图像
轻松设置 RX 家族产品的模式引脚
当使用推荐的连接示例时，无需设置模式引脚。
图像

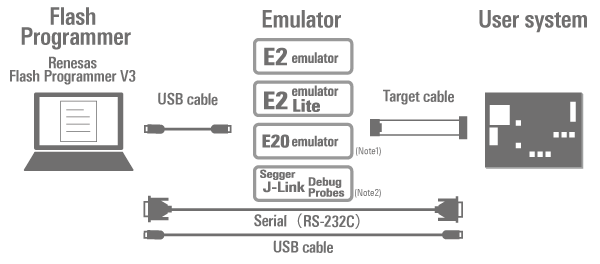

系统配置
使用瑞萨电子闪存编程器 V3 进行编程的系统配置如下。
图像
注意：
- E1 模拟器也可用。
- 瑞萨闪存编程器可以使用某些型号的 Segger J-Link 提供与 RA 系列 MCU 的启动模式功能的串行通信。 请查看瑞萨电子闪存编程器用户须知，了解适用的硬件、推荐的固件以及与目标 MCU 的适当调试连接。
按连接方法划分的目标设备
有关详细信息，请查看 List of MCUs supported by Renesas Flash Programmer V3 (PDF | English, 日本語).
| 连接 | ||||||
|---|---|---|---|---|---|---|
| 支持的设备 | 使用片上调试仿真器 注1 | 串行 （RS-232C） | USB | |||
| E2 模拟器 | E2 模拟器 Lite | E20 模拟器 | Segger J-Link 硬件调试器 | |||
| RA | lens | lens | — | lens | lens | lens 带 USB 启动功能的 MCU |
| RL78 | lens | lens | lens注2 | — | lens | — |
| RX | lens | lens | lens | — | lens | lens 带 USB 启动功能的 MCU |
| RH850 | lens | — | lens注2 | — | lens注2 | — |
| RISC-V MCU（R9A02G020， R9A06G150） | — | — | — | — | lens | — |
| RISC-V MCU（R9A02G021） | lens | lens | — | lens | lens | — |
| 瑞萨电子 Synergy 平台 | — | — | — | — | lens | lens 带 USB 启动功能的 MCU |
| DA1453x、DA1459x、DA1469x、DA1470x | — | — | — | lens | — | — |
| RE | lens | — | — | — | lens | lens 带 USB 启动功能的 MCU |
| 电池电量计 IC | lens | lens | lens | — | lens | — |
| 瑞萨电子 USB PD | lens | lens | lens | — | lens | — |
| 电机驱动器/制动器驱动器 IC | lens | lens | lens | — | lens | — |
lens可用 | — 不可用
注意：
- 与片上调试仿真器一起使用时，需要使用转换适配器 ，具体取决于目标板上的引脚数。
- 不支持此产品系列的某些设备。 有关详细信息，请查看 List of MCUs supported by Renesas Flash Programmer V3 (PDF | English, 日本語).
关于 E1 仿真器停产及其后续产品的信息
我们已经停止了 E1 模拟器的生产，因为该产品的组件已停产（EOL）。 请点击以下链接确认详细信息和我们的后续产品。
[Notification] End of Life (EOL) Notice for E1 Emulator (PDF | English, 日本語)
