注意 - 建议使用以下设备作为替代品:
NRND-EV - No Recommended Replacements Available - NRND

概览

描述

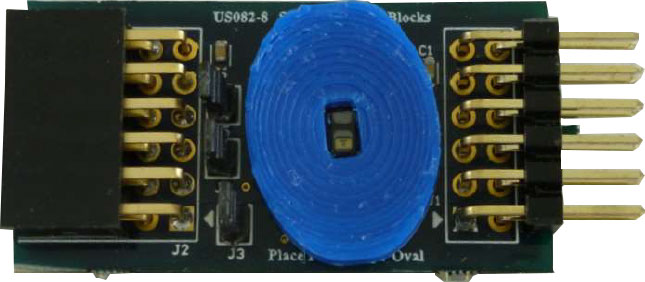

US082-OB1203EVZ 板可快速实现 OB1203 多通道光传感器 (LS/CS)、接近度传感器 (PS) 和光电容积描记传感器在自定义系统设计方面的原型开发。 标准 6A 型 Pmod™ 板(I2C 扩展板)可通过配套的连接器转换板,嵌入任何所需的 MCU 评估套件中。

US082-OB1203EVZ 板两侧均配有 Pmod 连接器,可用于在菊链式解决方案中连接其他 6/6A 型开发板。在此方案中,同一 MCU Pmod 连接器上可搭载多个传感器。 凭借标准的连接器和辅助软件,US082-OB1203EVZ 非常适合用于快速搭建物联网系统的 Renesas 快速连接平台解决方案。

特性

  • 装有 OB1203 传感器样品:
    • 完全集成式微型模块,包括两个 LED、250mA 最大驱动电流和用于 SpO2 测量的光电探测器
    • 对不同光源的光照度检测精度高,绝对灵敏度为 0.06 lux 至 > 150000 lux
    • 四个平行通道,采用精确的相关色温 (CCT) 和 CIE 1931 XYZ (RGB) 量色法来测量红色、绿色、蓝色和清晰度
    • 物体移动检测(进/出)
  • 标准 6A 型 Pmod 连接器支持 I2C 扩展接口
  • 双连接器可实现菊链式解决方案中的信号传递

应用

文档

类型 文档标题 日期
手册 - 开发工具 PDF 406 KB
数据手册 PDF 1.14 MB
2 items

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
快速连接平台
快速连接平台通过提供兼容的硬件和软件构建模块,实现快速原型设计。
Software and Hardware Development Tools 瑞萨电子
1 item

产品选项

当前筛选条件
