描述

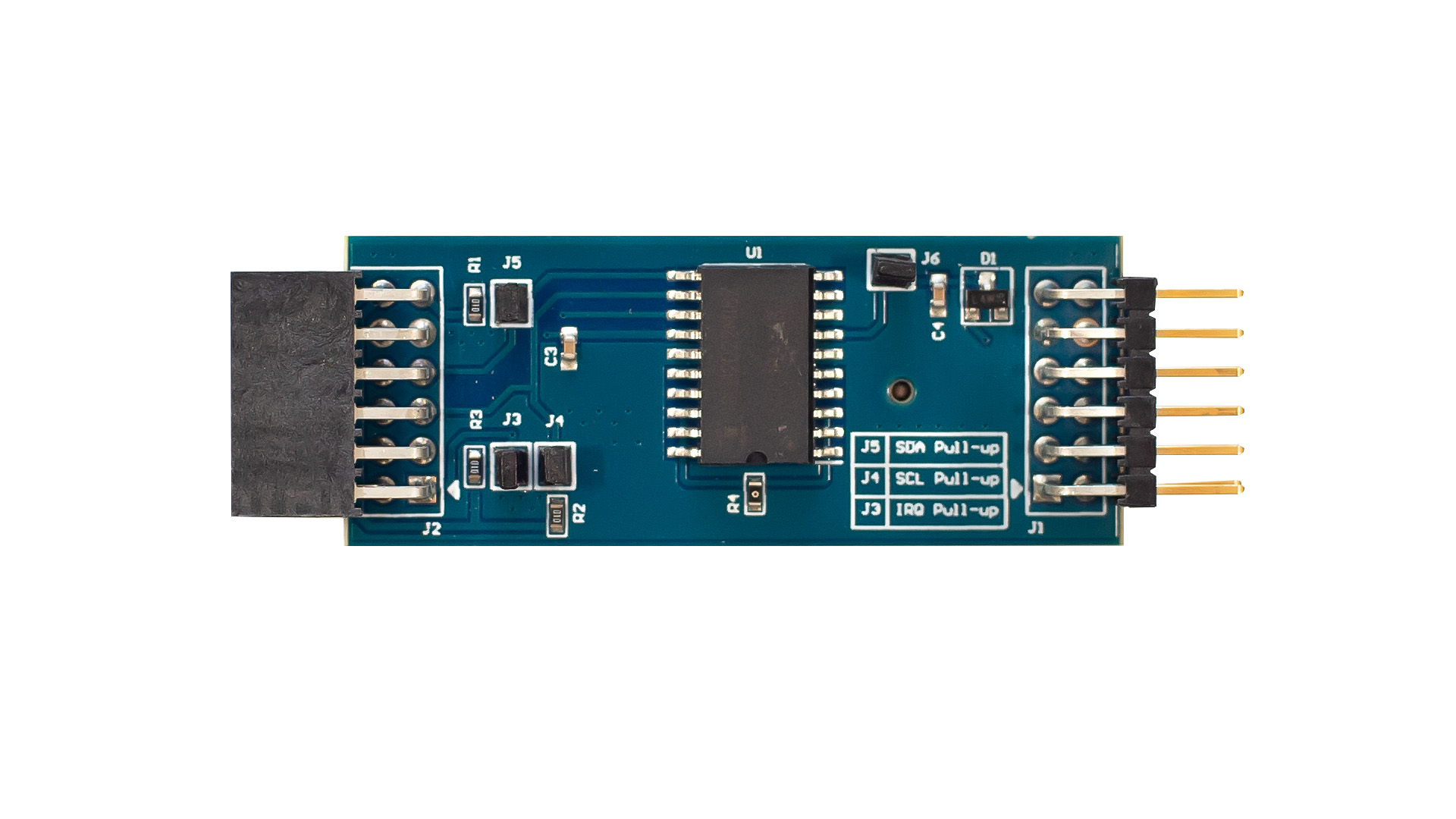

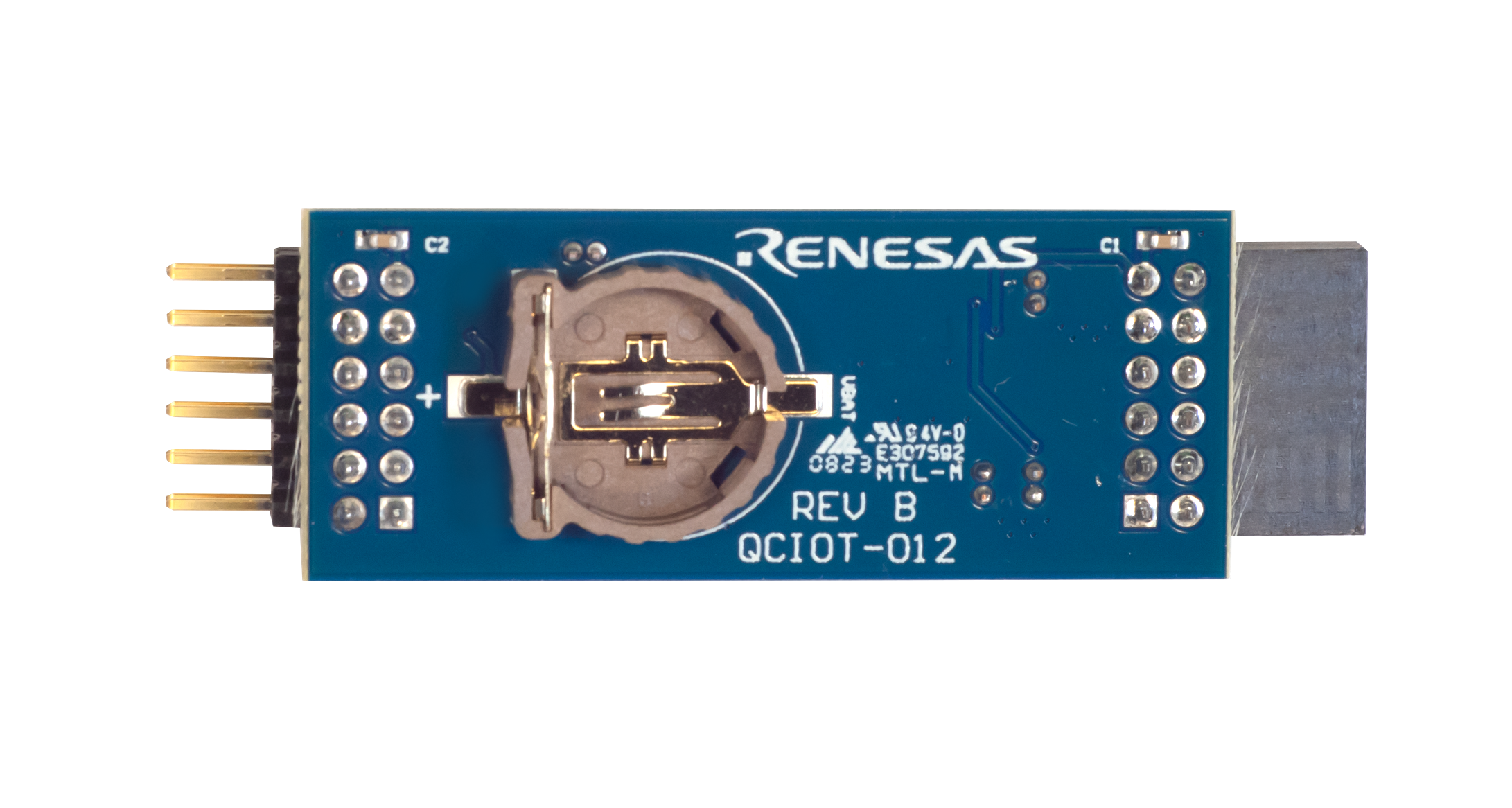

QCIOT-RTC22MPOCZ 电路板采用低功耗 ISL12022M 实时时钟(RTC)器件,带有嵌入式温度传感器和 32.768kHz 石英晶体。 内置的断电自动切换至备用电池功能仅消耗 1.6μA 电流,不仅可以延长电池寿命,还能为 128 字节 SRAM、振荡器和 RTC 寄存器持续供电。

RTC 通过单独的小时、分钟和秒寄存器跟踪时间。 日历可追踪日期、月份、年份和星期,精确到 2099 年,并可自动修正闰年。

该电路板提供标准的 Pmod™ Type 6A(扩展 I²C)连接,供板载设备插入任何带有匹配连接器的 MCU 评估套件。 QCIOT-RTC22MPOCZ 的 Pmod 连接器位于电路板的两侧,允许以菊花链方式连接更多 6/6A 型电路板,可以在同一个 MCU Pmod 连接器上连接多个 QCIOT 电路板。

特性

  • 封装已嵌入 32.768kHz 石英晶体
  • 10 位数字温度传感器输出
  • 128 字节电池供电用户 SRAM
  • 1.6μA 最大电池电流
  • 电池切换时间戳
  • 日历和自动夏令时
  • 标准化 6A 型 Pmod™ 连接器支持扩展 I²C 接口
  • 双连接器可实现菊链式解决方案中的信号传递

应用

  • 水表、电表、燃气表
  • POS 设备
  • 打印机和复印机
  • 数码相机

文档

类型 文档标题 日期
手册 - 硬件 PDF 2.12 MB
原理图 PDF 300 KB
