概览
描述

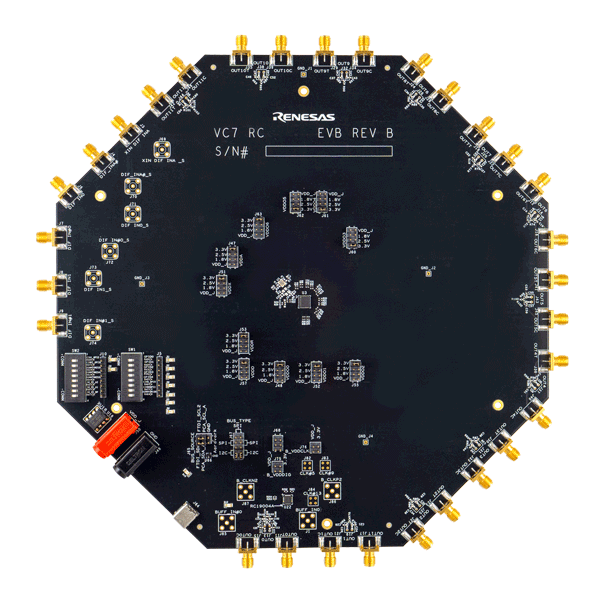

RC21012A 评估板 (EVB) 用于在 PCIe Gen 合规的合成器模式或抖动衰减模式下使用时钟生成来为用户评估 RC21012A 提供支持。当 EVB 通过 USB 连接到瑞萨电子的人机介面 (RICBox™)，可以对 RC21012A进行多种性能一流的频率配置。 RC21012A 共有 8 对差分输出，可提供各种功能。每对输出均可编程为 LVCMOS 型、LVDS 型和 LP-HCSL 型输出。 5 个通用输入/输出 (GPIO) 和 4 个通用输入 (GPI) 为输出使能、掉电、配置选择和状态输出提供支持。 VDDX、VDDR、VDDA、VDDD、VDDO1、VDDO2、VDDO3、VDDO4、VDDO5 和 VDDO6 的电压等级可通过跳线设置。 EVB 套件还配备一个插槽，用于在 EEPROM 中加载配置。
特性
- 可以通过 SMA 选择内部震荡晶体或外部的参考时钟在 REFIN
- 可侦测 REFIN 和 CLKIN 上的时钟
- 板上的 I2C 和 SPI 通信介面。
- 4 个 GPI 和 5 个 GPIO。
- GPI/GPIO LED 指示灯和 DIP 开关。
- Hi-Z 探头输出端的测试点。
- USB-C 供电的跳线可选电压设置为 3.3V/2.5V/1.8V。
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 手册 - 硬件 | PDF 1.59 MB | |
| 应用说明 | PDF 406 KB | |
| 手册 - 硬件 | PDF 1.13 MB | |
| 手册 - 软件 | PDF 1.73 MB | |
4 items
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台，客户可在连接到运行该软件的计算机时，将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
||
产品选项
当前筛选条件
视频和培训
VersaClock®7 Evaluation Board Demonstration
Learn more about how to configure the VersaClock®7 evaluation board using the supporting RICBox software. VersaClock®7 devices achieve any frequency-in, any frequency-out for high speed SerDes used in switches routers, accelerator cards, and server applications.
