注意 - 建议使用以下设备作为替代品:
NRND-EV - No Recommended Replacements Available - NRND

概览

描述

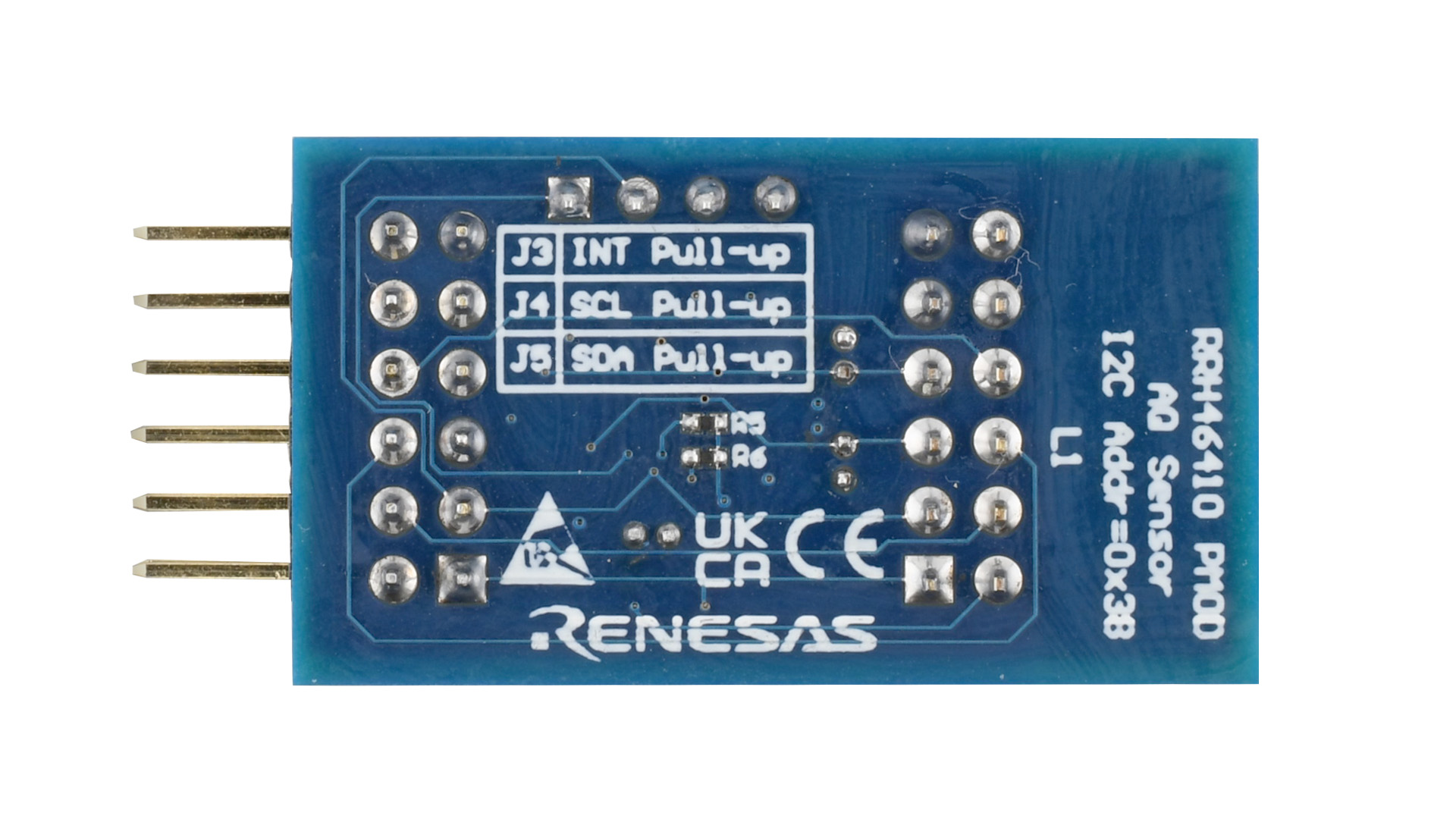

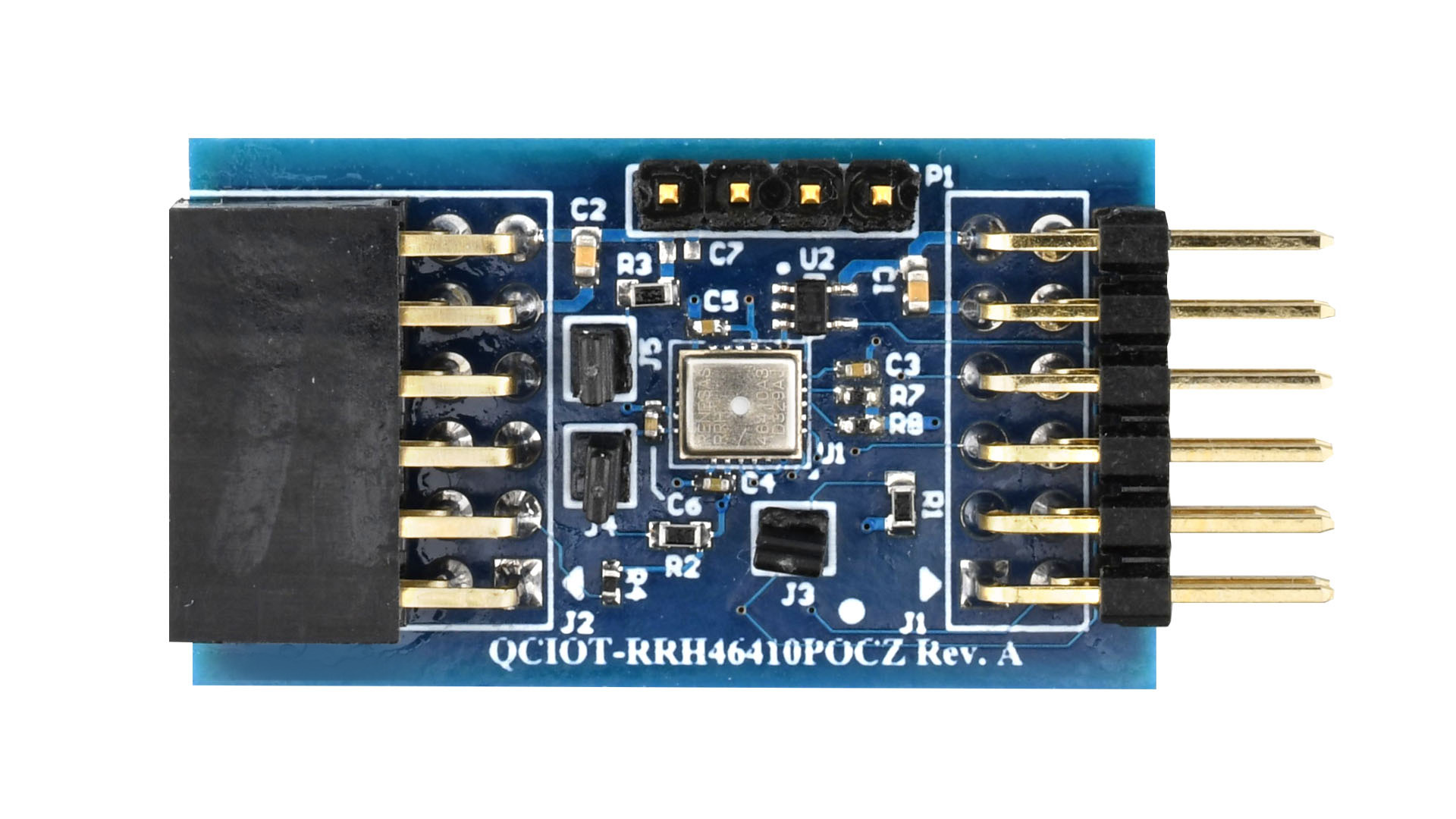

QCIOT-RRH46410POCZ 是一款智能传感器模块。 该设计将板载微控制器与集成固件、MEMS 气体传感元件和 CMOS 信号调节 IC 集成在一个封装中。

QCIOT-RRH46410POCZ 电路板为板载传感器提供标准的 Pmod™ Type 6A(扩展 I²C)连接,可使用匹配的连接器插入任何 MCU 评估套件。 QCIOT-RRH46410POCZ 的 Pmod 连接器位于电路板的两侧,允许以菊花链方式连接更多 6/6A 型电路板,可以在同一个 MCU Pmod 连接器上连接多个传感器。 QCIOT-RRH46410POCZ 具有标准连接器和软件支持,非常适合使用瑞萨的 QuickConnect 工具快速创建物联网系统。

特性

  • 传感器根据人工智能机器学习算法输出数值:
    • 有机化合物(TVOC)总浓度和室内空气质量(IAQ)的绝对测量值
    • 输出 TVOC 绝对值,以满足公共建筑空气质量(PBAQ)标准
    • 基于 TVOC 和气味变化的相对 IAQ
    • 大约的二氧化碳水平(eCO2
  • 超低功耗,低至 226μW
  • 可编程 GPIO 引脚
  • 已集成微控制器
  • 支持 I²C 和 UART 通信
  • IP67 防护等级
  • TVOC 和 IAQ 的绝对测量值

应用

  • 室内空气监测
  • 监测住宅、办公室、公共建筑、私人和浴室的环境的健康状况和舒适度
  • 检测有害材料和不利于健康的状况(例如:建筑材料产生的烟雾)

文档

类型 文档标题 日期
手册 - 硬件 PDF 794 KB
原理图 PDF 162 KB
