概览
描述
RAA788156 5V 全双工供电 RS-485/422 收发器具有高输出驱动以及高 EFT 和 ESD 保护功能。 该器件不受 ±5kV IEC 61000-4-4 EFT 瞬变的影响，可承受高达 ±16.5kV IEC 61000-4-2 ESD 冲击而不会发生闩锁。
RAA78815x 系列包括半双工和全双工收发器，具有高电平有效驱动器使能引脚和/低电平有效接收器使能引脚。 这些收发器支持 115kbps、1Mbps 和 20Mbps 的数据速率，在 -40 °C 至 +85 °C 的温度范围内性能稳定。

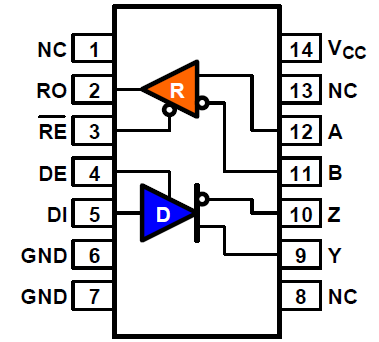

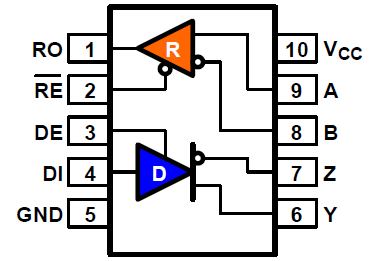

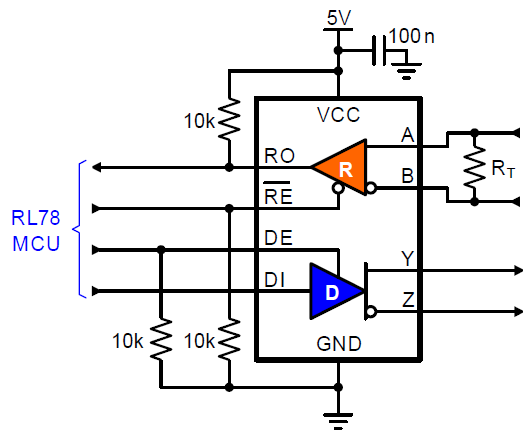

特性
- 高 VOD：3.1V （典型值）至 RD = 54Ω
- 总线 I/O 引脚的 ±5kV EFT 抗扰度
- 总线 I/O 引脚上的 ±10kV ESD 保护
- 支持的数据速率：20Mbps
- 用于开路或短路输入的全故障安全输出
- 热插拔能力
- 1/8 单位负载
- 允许总线上连接多达 512 个收发器
- 低电源电流（驱动器禁用）：550μA
- 超低停机电流：70nA
产品对比
应用
设计和开发
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训
RAA78815x & RAA78817x Family of RS-485/422 Transceivers with Highest EFT Immunity
Overview of the key features, advantages and target applications for the RAA78817x family of 3.3V RS-485/422 transceivers with +/-3kV EFT immunity and the RAA78815x family of 5V RS-485/422 transceivers with +/-5KV EFT immunity.
