描述

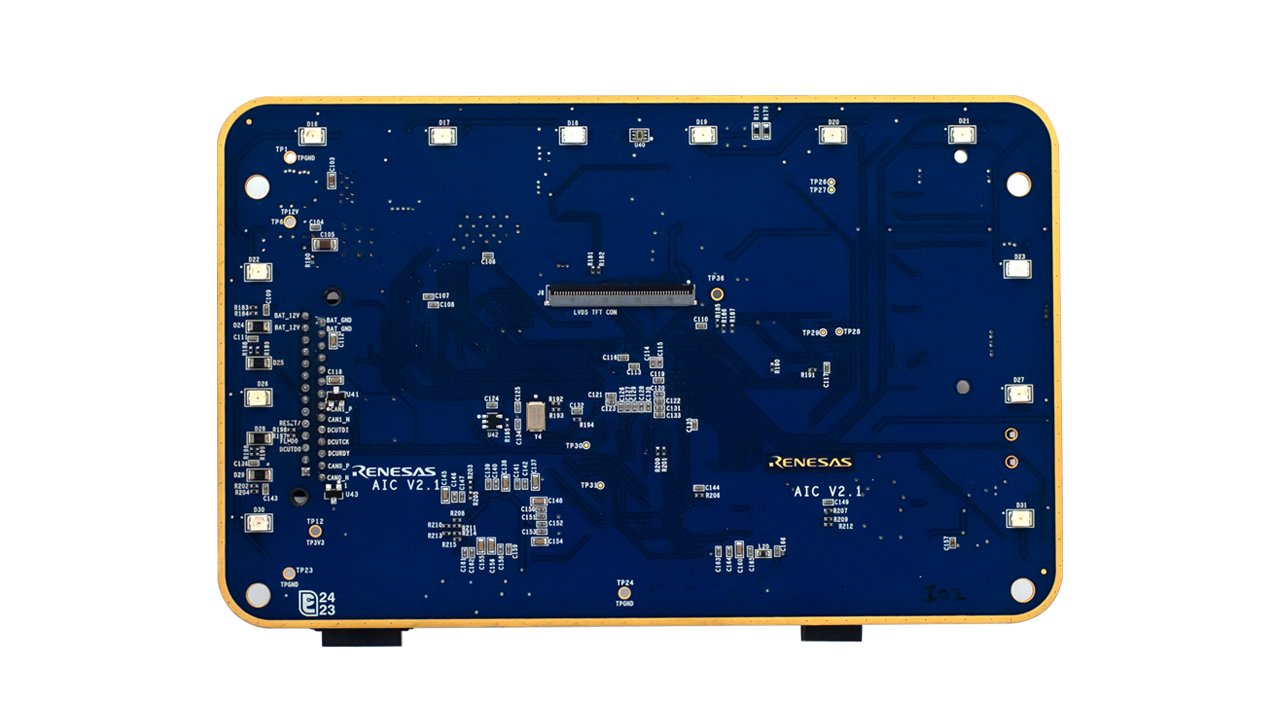

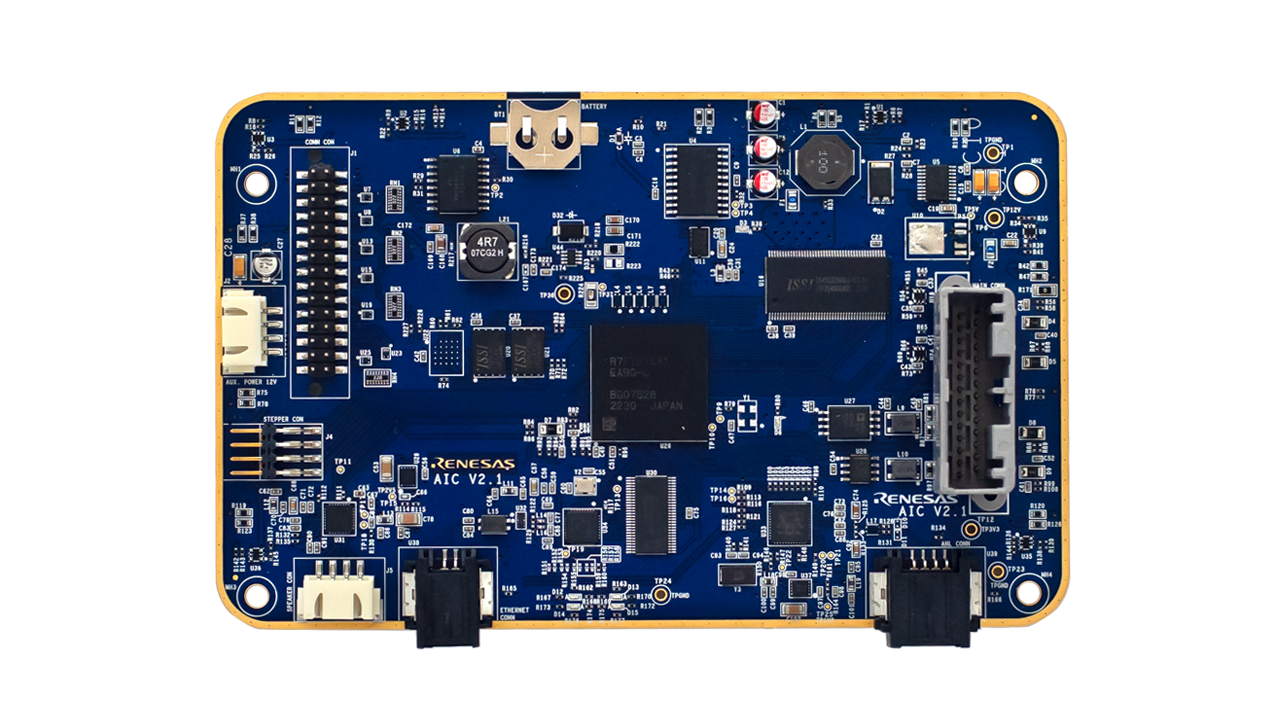

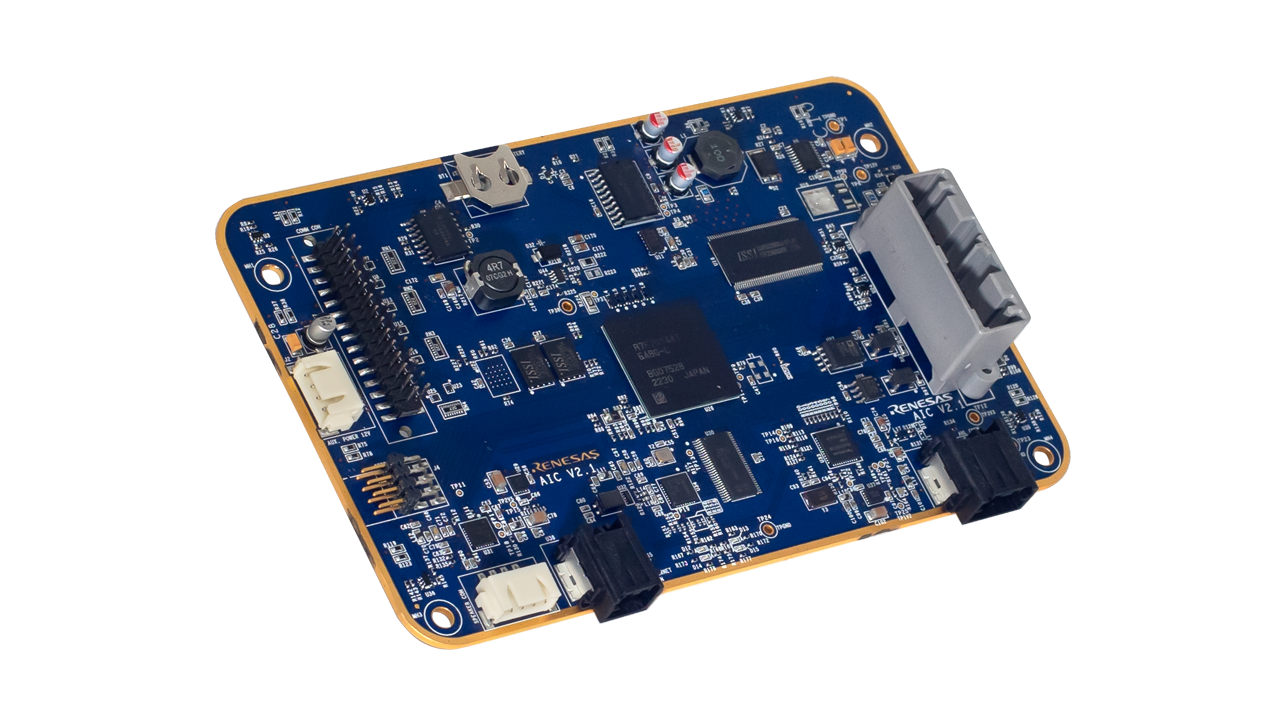

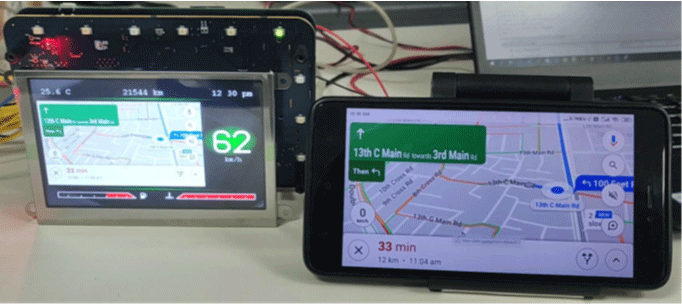

该参考设计主要用于简化高级汽车显示屏的开发。它集成了蓝牙®低功耗连接、手机屏幕的 Wi-Fi 投屏功能,并能调节 TFT 屏幕和摄像头画面的亮度。它采用 RH850/D1M1A 高性能 MCU,内核为 G3M,运行频率为 240MHz,支持 2D 和 2.5D 图形,并配备 4MB 闪存、512KB RAM 和 32x1.2MB 视频 RAM,非常适用于汽车仪表盘。该参考设计还包含汽车高清链路(AHL)解码器,确保无缝集成后置摄像头,并配备扩展连接器,支持无线连接,实现云数据交换,从而有效地帮助现代汽车解决面临的挑战。
特性
- 在 RH850/D1M1-A 微控制器上实现经济高效、紧凑简洁的真实车辆仪表盘,以实现图形和连接功能。
- 示例应用程序软件,用于快速启用应用程序开发。 示例固件是裸机 C 代码,不需要任何 Linux/Android 操作系统专有技术即可开始开发。
- 参考板上提供现成的连接选项 — Wi-Fi、蓝牙 LE、以太网、GPS、GSM-4G。
- 独立的双端口 CAN 支持与车辆总线上的其他 ECU 连接,并为诊断端口提供单独的接口。
- 取消了昂贵的 SerDes 摄像头接口,取而代之的是汽车高清链路,可通过单根双绞线 [UTP/STP] 连接到低成本模拟摄像头,而不会影响视频质量。
- 支持使用 Qt、Candera 等流行的UI手机工具。
