描述

瑞萨电子 RL78/G13 入门套件旨在作为 RL78/G13 微控制器用户友好的介绍和评估工具。 该电路板还提供了一个好用的平台,可评估瑞萨电子使用 CubeSuite+ 进行编码和调试的开发工具套件。

该电路板旨在为用户提供一个简单的平台,使用户能够评估设备及其外围设备的功能,在打开盒子后几分钟内就可以运行代码。 它还可以为已使用我们更强大的仿真工具之一调试过的代码提供好用的测试平台,证明了它是开发过程中的宝贵工具。

CubeSuite+ 通常没有向美国和欧洲客户推广。 对 CubeSuite+ 感兴趣的美国和欧洲客户,请联系我们的区域营销部门了解详情。

关于捆绑的模拟器

我们已经停止了 E1 模拟器的生产,因为该产品的组件已停产。 请点击以下链接确认详细信息和我们的后续产品。
[Notification] End of Life (EOL) Notice for E1 Emulator (PDF | English, 日本語)

包含 E1 仿真器的瑞萨电子入门套件持续销售,售完即止。 包含的模拟器没变。
带有 E1 仿真器的套件库存售完后,该套件将不包括 E1 仿真器。
[Notification] End of Life (EOL): Renesas Starter Kits with E1 Emulator (PDF | English, 日本語)

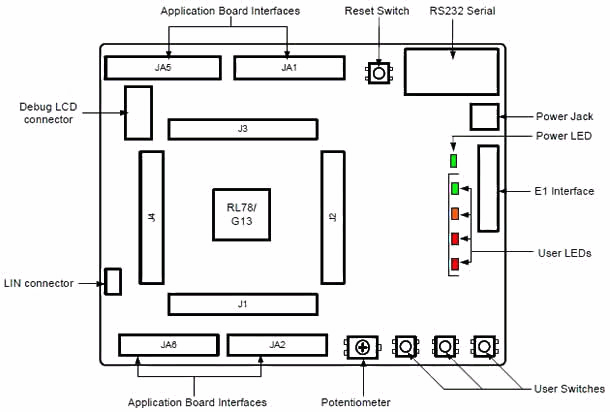

布局和规格

LCD 显示模块作为可拆卸的子板提供。 电路板尺寸为 120 mm x 100 mm,详细尺寸可在用户手册中找到。

图像
rsk-rl78g13-layout-en-zh

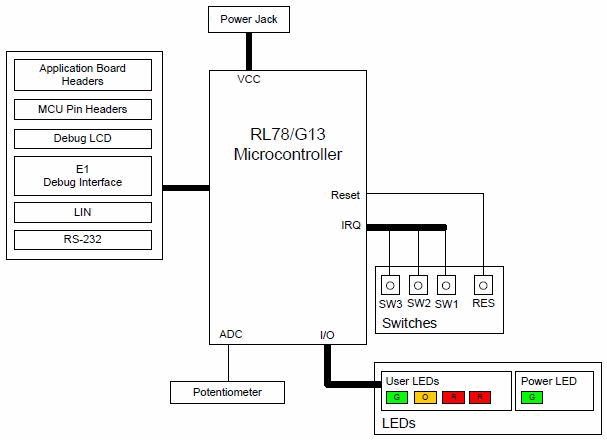

内容技术规格
微控制器R5F100LEAFB
输入时钟主时钟:20 MHz
副时钟:32.768 kHz
电位器单匝,10 kΩ
LED电源指示灯:绿色 x 1
用户:绿色 x 1、橙色 x 1、红色 x 2
开关重置 x 1
用户 x 3
直流电源插孔5V 输入
E1 接头14 引脚盒式接头
RS232 串行连接器9 引脚 DSUB
LCD 显示连接器14 引脚插座
LIN 连接器2.54mm 间距、3 引脚 x 1(VBAT x 1,LIN 总线 x 1,GND x 1)
微控制器排针2.54mm 间距、36 引脚 x 4(J1、J2、J3、J4)
应用板接口2.54mm 间距、26 引脚 x 2(JA1、JA2)、24 引脚 x 2(JA5、JA6)

* 该产品不包含微控制器排针、应用板接口和 LCD 连接器。
* 电位计的安装提供了一种简单的方法,可向控制器提供可变模拟输入。 它并不一定反映控制器 ADC 的精确度。 有关详细信息,请阅读设备手册。
制造商名称: PIHER INTERNATIONAL CORPORATION
产品编号:N6R(6mm RoHS 可回流焊电位计)

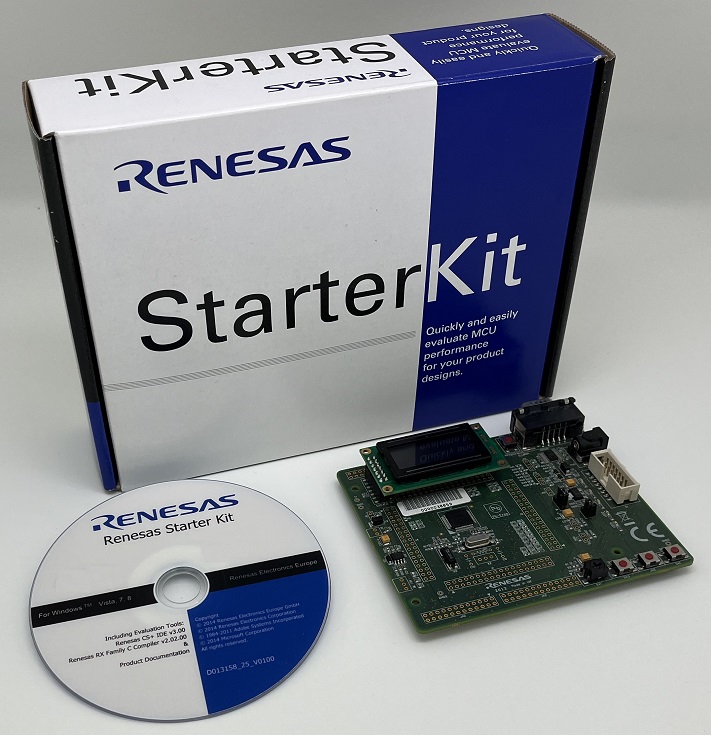

配置

【带有瑞萨电子 CubeSuite+ 的套件】

  • CPU 板
  • 可拆卸 LCD 显示模块
  • 可拆卸 AD 调节轴
  • E1 仿真器(带有 E1 仿真器的套件库存清空之前提供)
  • 连接线(USB线、用户界面线)
  • 快速入门指南
  • 光盘

- 文件:

用户手册、教程等

- 集成开发环境:

CubeSuite+(评估软件)

RL78、78K0R 编译器

调试器:E1 仿真器调试器

- 闪存编程器:

Renesas Flash Programmer(评估软件)

备注

  • CubeSuite+ 评估软件不自带技术支持服务。 此外,与产品版本相比,CubeSuite+ 评估软件有一些限制。
  • (使用 Update Manager)无法自动更新。
  • 可用内存的范围限制为内部 ROM(0-FFFFh)的 64 KB 和内部 RAM。
  • Renesas Flash Programmer 评估软件不自带技术支持服务。
  • CD-ROM 的 IDE 和闪存编程器不支持 E2 仿真器和 E2 仿真器 Lite。 当您使用任一仿真器时,请从瑞萨电子网站下载最新工具。

【带有 IAR Embedded Workbench 的套件】

  • CPU 板
  • 可拆卸 LCD 显示模块
  • 可拆卸 AD 调节轴
  • E1 仿真器(带有 E1 仿真器的套件库存清空之前提供)
  • 连接线(USB线、用户界面线)
  • 快速入门指南
  • 光盘

- 文件:

用户手册、教程等

- 集成开发环境:

用于瑞萨电子 RL78 的 IAR 嵌入式工作台(16 KB KickStart 版)

用于 RL78 的 C/C++ 编译器

仿真器调试器

以及更多

备注

  • KickStart 版本对应于 IAR Embedded Workbench 的完整版本,但以下情况除外。
  • 有代码大小限制。
  • (通常)不包括运行时库的源代码。
  • 不包含对 MISRA C 的支持。
  • 非常有限的技术支持。
  • 光盘的集成开发环境不支持 E2 仿真器和 E2 仿真器 Lite。 当您使用任一模拟器时,请从 IAR 网站下载最新的工具。

应用

  • 吸尘器、电动工具、空调、电子玩具、照相机、冰箱、洗衣机、安防系统、对讲机、探测器、自动售货机、电池充电器、电风扇、遥控器、健康器材
