概览

描述

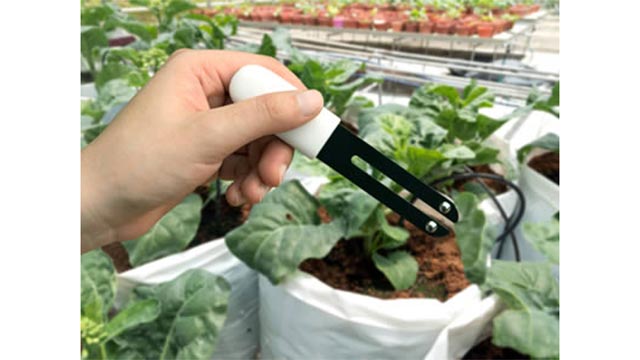

智能湿度传感器演示套件使用 RL78/G11 MCU 的湿度传感器来测量土壤状况,并通过 RL78/G1D 蓝牙® 低功耗(LE)模块将数据传输到智能手机应用程序,这些数据会图形显示。 例如,该应用程序可以提供湿度与温度的关系图。 此外,智能湿度传感器可以通过输出电机信号来控制水阀。 该系统还包含一个蜂鸣器,如果土壤变得过于干燥,它就会向用户发出警告。

免责声明:该材料“按原样”提供,仅用于评估目的。 瑞萨电子株式会社及其子公司(统称“瑞萨”)不作任何保证,包括但不限于特定用途的适用性和适销性。 瑞萨提供评估平台和设计建议,以帮助我们的客户开发产品。 然而,一些超出瑞萨掌控之外的因素,包括但不限于成分变化、温度变化及 PCB 布局等,会严重影响到产品性能。 用户须自行验证实际的电路性能。

特性

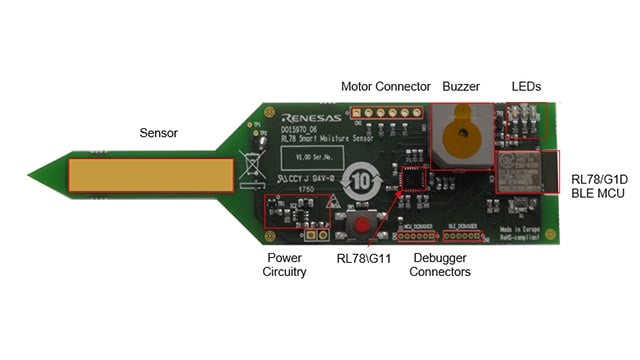

  • 包含一个振荡器,有助于实现蓝牙模块的低功耗功能
  • 配备一个蓝色 LED,表示蓝牙低功耗在运作
  • 配备智能手机应用程序,可通过其内置的蓝牙模块与智能湿度传感器进行通信
  • 配备 UART 和 I2C 连接,提供与 RL78/G11 MCU 通信的替代方式
  • 配备调试器连接,可用于对设备进行编程
  • 设备的电源由 RL78/G11 控制
  • 6 引脚接头,可控制不同类型的电机
  • 湿度传感器拥有两个测量周围土壤电阻的触点(插脚两侧各一个)
  • 可指定和设定自动灌溉模式
  • SMS 硬件由单节 AA 电池供电

应用

文档

类型 文档标题 日期
手册 - 硬件 PDF 2.13 MB
1 item

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 722 KB
1 item

样例程序
