概览

描述

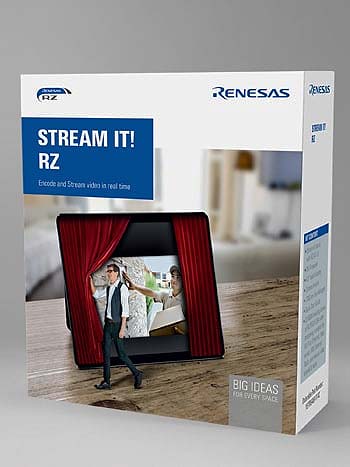

Stream It! RZ 是一款开发套件,用于开发和评估 RZ/A1LU MPU 的摄像头输入、LCD 显示屏和以太网连接等应用。 此外,我们还提供了流媒体和网络服务器演示的可执行文件,以便您快速评估 RZ/A1LU。

开始使用 Stream It! (RZ/A 启动页面)

目录

  • Stream It! RZ V2 主板
  • 触摸/TFT 模块(4.3 英寸)
  • 摄像头模块
  • JTAG 片上调试器
  • 快速入门指南
  • 用户手册、演示应用程序等。

Stream-it! - RZ-V2 Quick Start Guide (PDF)

特性

  • RZ/A1LU(R7S72103)CPU:最高 400MHz,内部 RAM 3MB,208 引脚 0.5mm 间距 QFP
  • SDRAM 32MB,串行闪存 64MB x 2
  • 硬件中的 JPEG 压缩
  • 用于快速串行 NOR 闪存的双 DDR QSPI 接口
  • 用于快速音视频传输的以太网 AVB
  • 连接器
    • SD 卡槽 1 个。
    • 1 个 LAN 连接器(RJ-45)
    • 1 个 USB 系列的 A 插座
    • 1 个用户调试接口连接器(Arm® JTAG 20)
    • 3 个适用于音频的 4 极微型插孔(φ3.5)
    • 1 个 CMOS 相机连接器
    • 1 个串行端口连接器(USB Micro-B:电源输入)
  • 1 个 用于电源指示的 LED 1 个用户 LED

应用

  • 游乐设备
  • 楼宇管理系统
  • DSC
  • 物联网
  • 网络摄像机
  • 摄像机
  • 监控摄像头
  • 机顶盒
  • 安全系统

文档

类型 文档标题 日期
快速入门指南 PDF 202 KB
应用笔记 登录后下载 PDF 319 KB
应用笔记 PDF 1.33 MB
应用笔记 PDF 1.17 MB
应用笔记 PDF 699 KB
应用笔记 PDF 637 KB
应用笔记 PDF 614 KB
7 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
软件和工具 - 其他 登录后下载 ZIP 3.46 MB 日本語
软件和工具 - 其他 登录后下载 ZIP 775 KB 日本語
软件和工具 - 其他 登录后下载 ZIP 5.05 MB 日本語
3 items

产品选项

当前筛选条件

视频和培训

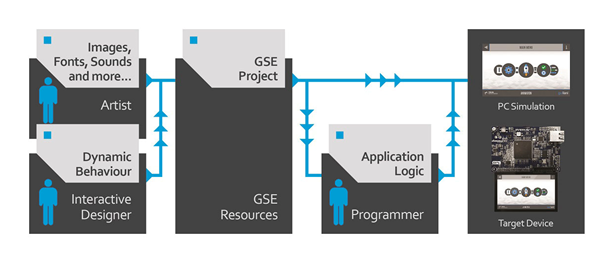

TES Guiliani Graphical User Interface on RZ/A Stream it! - RZ - V2.0!

Welcome to this demonstration of TES Guiliani on Renesas new solution kit Stream it! - RZ-V2.0. The Stream it! - RZ-V2.0 is based on RZ/A1-LU MPU, which runs at 400MHZ, provides 3MB of embedded SRAM and is optimized for HMIs from the ground up.

合作伙伴

硬件合作伙伴

公司组件
日本电波工业株式会社(NDK)晶体谐振器(32kHz、25MHz、48MHz)
旺宏电子(Macronix)串行闪存(64MB)
伍尔特电子(Wurth Electronik)连接器、接头、电感器、开关等
安森美半导体(ON Semiconductor)电源开关、EEPROM、ESD 保护、复位监视器
华邦电子(Winbond)高速 SDRAM(32MB)
SEGGER调试探针

软件合作伙伴

公司软件
业务连续性技术H.264,AAC
Oryx 嵌入式TCP/IP、Web 服务器、Web 无线电
FreeRTOS用于演示软件的操作系统
SEGGER适用于 RZ/A 的 RTOS、中间件、安全和通信堆栈
