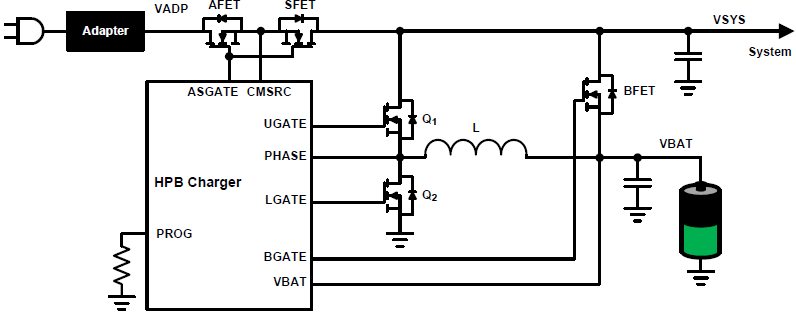

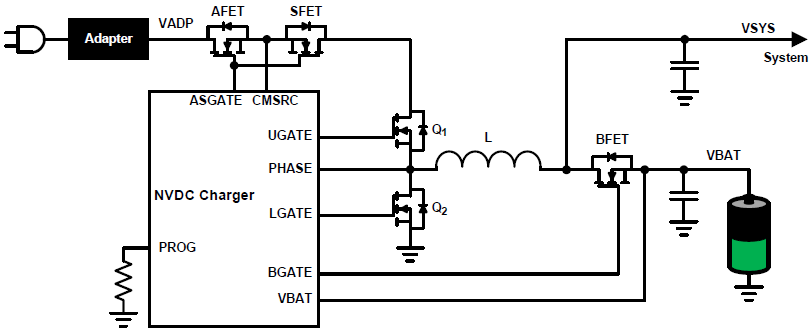

ISL95522A 是一款高度通用的组合电池充电器,可配置为混合动力升压(HPB)充电器或窄电压直流(NVDC)充电器,支持 2 节、3 节或 4 节电池。这两种配置都允许电池与适配器一起工作,在超过适配器容量时为系统负载供电,这称为系统 Turbo 模式。 HPB 充电器配置将电池能量反向提升到系统总线,以帮助适配器在 Turbo 模式下提供系统电源。 NVDC 充电器配置可快速打开 BGATE,使电池能够帮助适配器在 Turbo 模式下提供系统电源。

ISL95522A 所有开关均使用 N 沟道 MOSFET(NFET),以实现最佳性能和最低 BOM 成本。 内部电荷泵可以根据环境或需求快速或缓慢地开启所有 NFET。 快速开启 NFET 的功能可防止在 Turbo 模式或电池学习模式下突然移除电池时系统总线电压下降。

ISL95522A 提供许多保护功能,包括用于系统低电压、适配器过流、电池过流或过热的 PROCHOT# 指示器,以及一系列 SMBus 可编程参数以实现最大的灵活性。 除了 SMBus 可编程限制外,它还具有基于硬件的适配器电流限制和电池电流限制。

ISL95522A 提供高精度适配器电流监视器、电池电流监视器和系统电源监视器输出。 为了在处理高功率和低功率系统时提供最大的灵活性,它提供了几个可配置的电流检测电阻值选项,以实现电流检测精度与功率损耗之间的最佳权衡。

ISL95522A 采用瑞萨电子鲁棒纹波调节器(R3™)调制方案,可提供出色的轻载效率和快速动态响应。 ISL95522A 采用 32 Ld 4 × 4 mm2 QFN 封装。

特性

  • 可配置为 HPB 充电器或 NVDC 充电器
  • 符合 Intel PROCHOT# 和 PSYS 要求
  • 适配器电流监测器和电池放电电流监测器
  • 所有开关都使用 NFET
    • 支持在电池学习模式下取出电池
    • 主动控制浪涌电流,防止 FET 损坏
  • sMBus 可编程设置和高精度
  • 全面的保护功能包括:
    • PROCHOT# 指示器,用于指示系统低电压、适配器过流、电池过流或系统过热
    • 基于硬件的适配器电流和电池电流限制
    • 支持在系统 Turbo 模式下突然移除电池
  • 16 种开关频率选项,范围为 350 kHz 至 1 MHz
  • 低静态电流
  • 兼容 SMBus 和自动递增 I2C
  • 瑞萨电子鲁棒纹波调节器(R3)调制方案提供出色的轻载效率和快速动态响应
  • 32 Ld 4 x 4 mm2 QFN 封装
  • 无铅(符合RoHS)
