描述

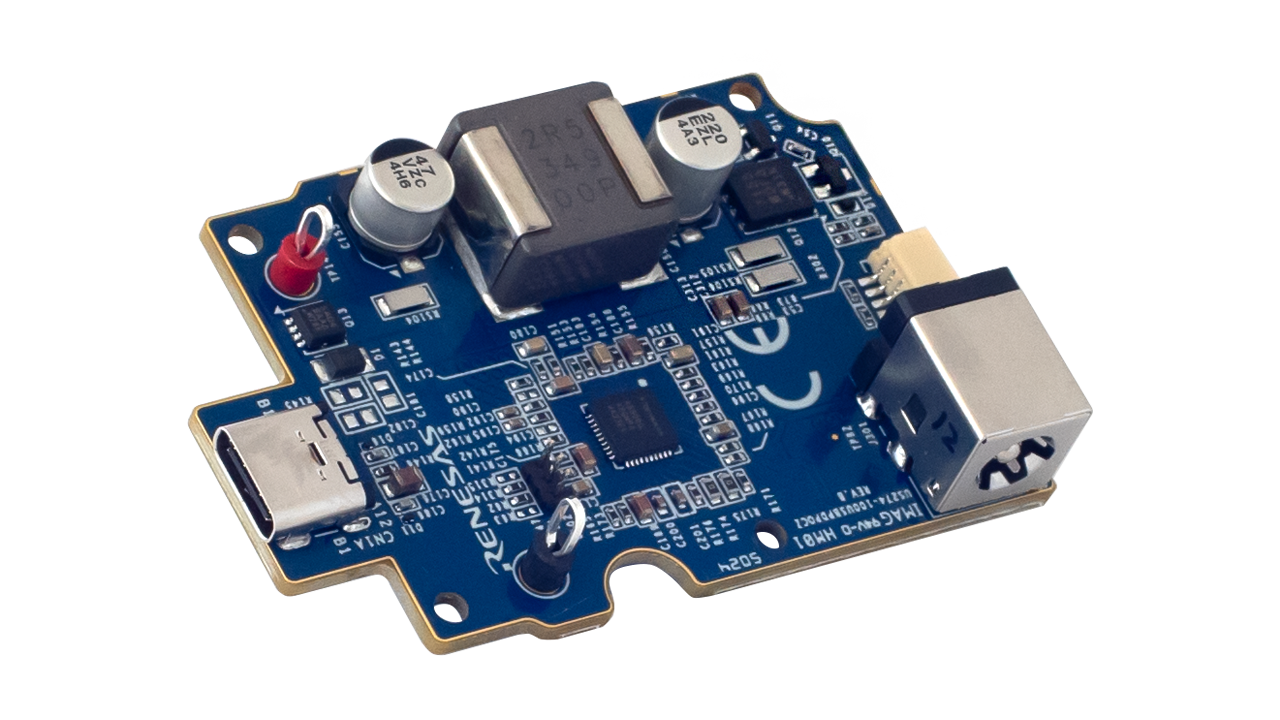

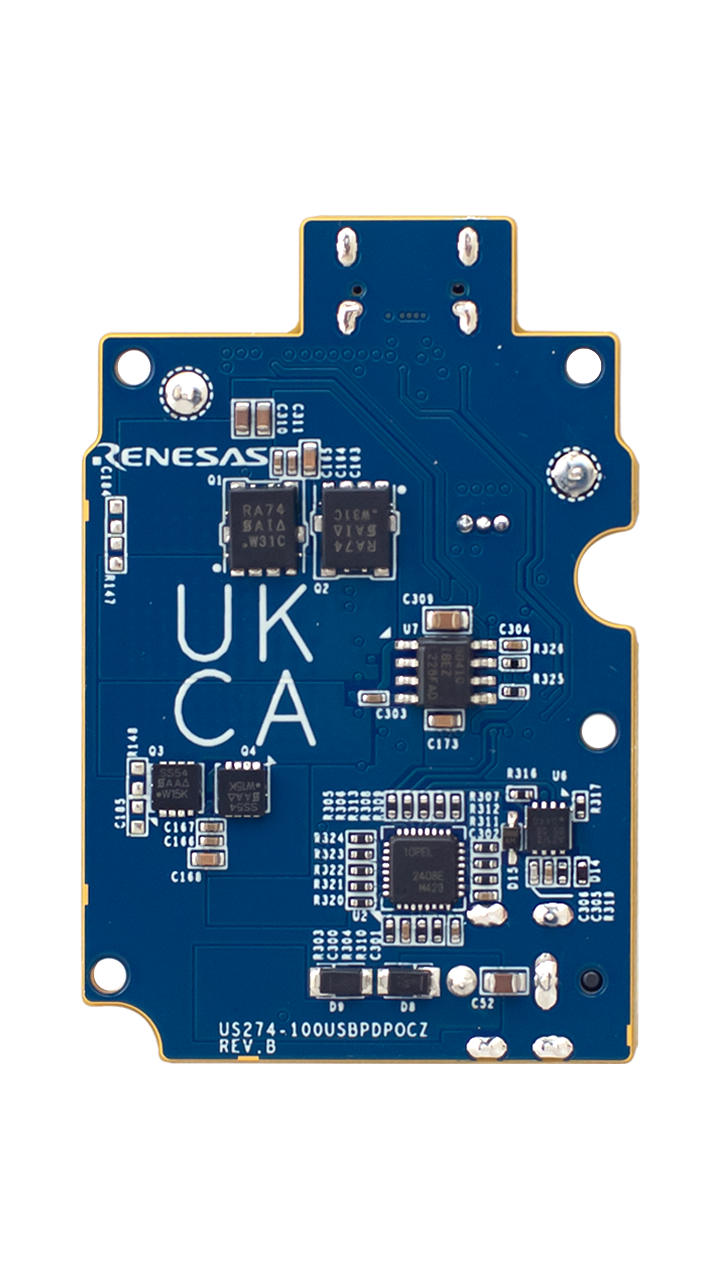

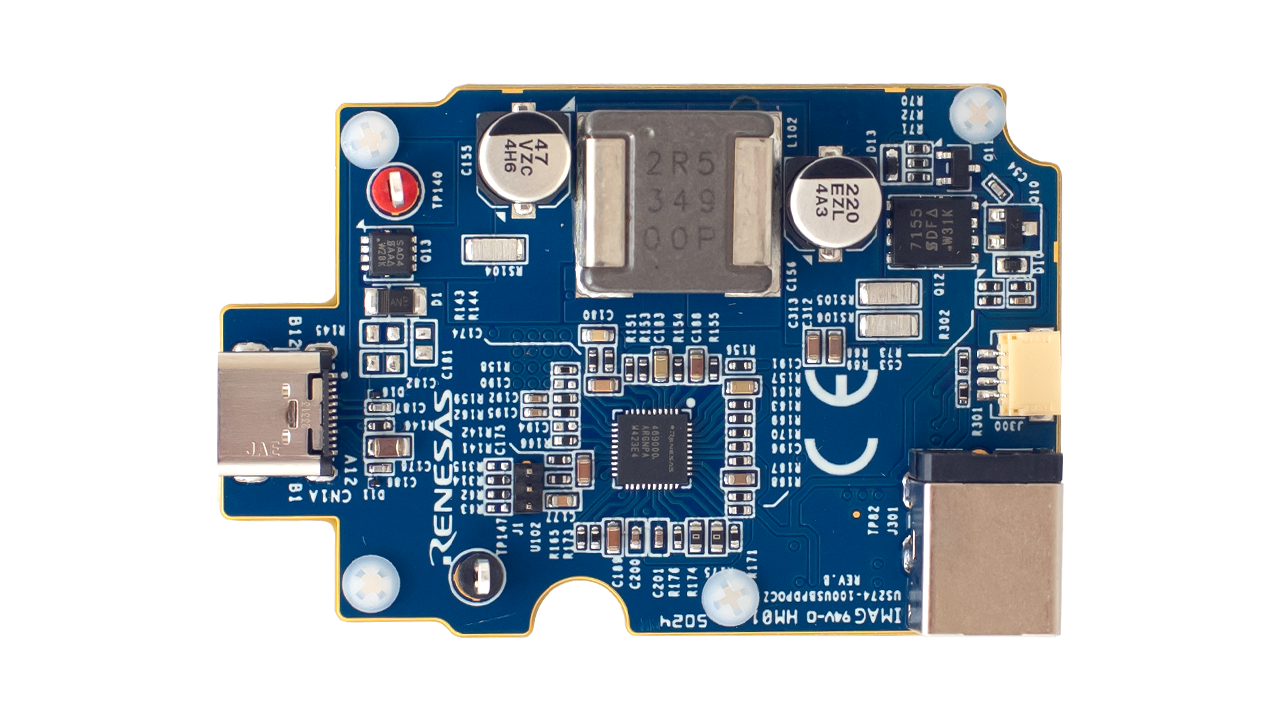

US274-100USBPDPOCZ 是一款 USB 供电 (PD)评估板,旨在支持 DC 输入和 USB PD 输出。 它具有 RAA489000,这是一款配备了 USB-C® 端口控制器 (TCPC),数字可配置的降压-升压电池充电器。

该板支持 USB PD 2.0、USB PD 3.1 和 USB-C 规范。 它用作 USB-C 标准功率范围 (SPR) 电源,能够从直流电源向 USB-C 接口提供高达 100W(20V,5A)的功率。 RAA489000 TCPC 集成了 TCPC PHY、CC 逻辑和 VCONN 开关,支持反向降压、升压和降压-升压操作。 USB-C 端口管理器 (TCPM)功能是 通过 I2C, 使用 RL78F14 系列 MCU (R5F10PBE) 实现的。

特性

  • USB PD 和 USB-C:
    • 支持 USB PD 规范修订版 2.0
    • USB PD 规范修订版 3.1
    • USB-C 电缆和连接器规范修订版 2.2
  • 支持的功能:
    • 电源角色:Source Only
    • 在仅源模式下:US274-100USBPDPOCZ 可提供 SPR 模式 5、9、15 或 20V 输出作为 USB-C 供电设备
  • 一个 USB-C 端口
  • 接口:
    • 瑞萨电子片上调试仿真器接口,用于编写和调试R5F10PBE的固件程序。

应用

  • 便携式充电站
