描述

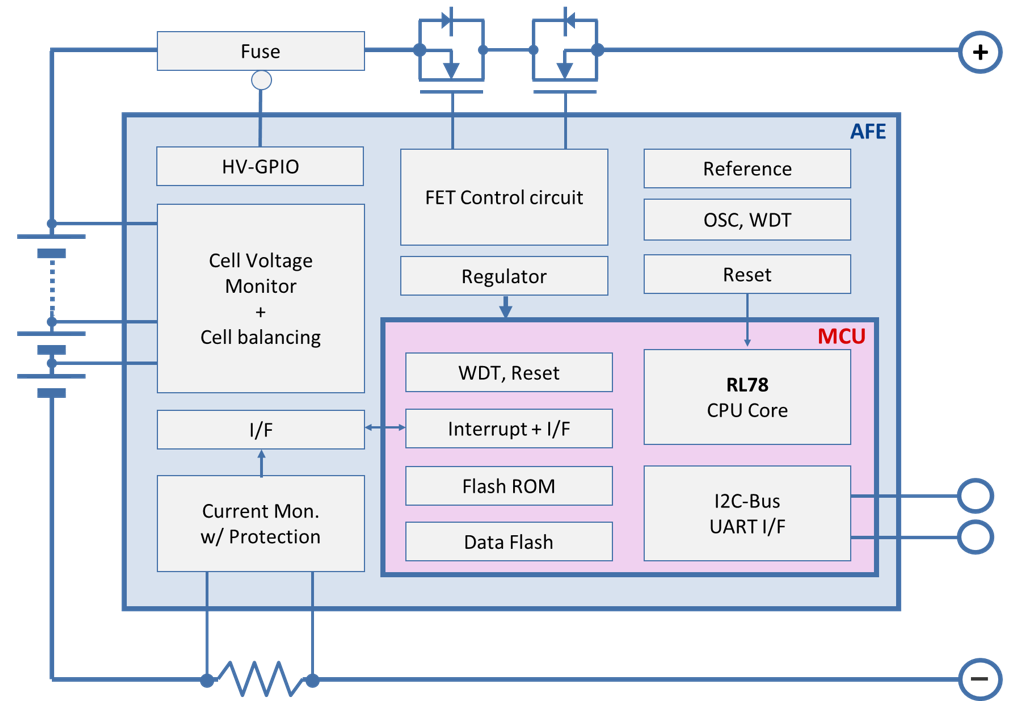

RAJ240055 / RAJ240057 是瑞萨电子的电池电量计和管理设备,将单独的 MCU 和 AFE 模块组合在一个封装中,以实现各种电池保护和管理功能。 RAJ240055 / RAJ240057 集成了先进的电池管理功能,如:初级和次级保护、电压和电流测量、电流积分和主机通信接口。 通过存储在板载 MCU 嵌入式闪存中的用户可编程控制固件和配置数据,嵌入式模拟和数字硬件电路提供最佳的电池管理操作,包括高精度剩余容量估算和电池安全。

特性

  • 完全集成的电池管理解决方案,具有电池容量测量和可编程保护功能。
  • 支持多达 4 节串联的锂离子或锂聚合物电池。
  • 支持各种自我检测功能,确保功能安全。
  • 集成瑞萨电子超低功耗 RL78 CPU 内核,适用于多功能工艺。
  • 存储器
    代码闪存:64 kB (RAJ240055) / 128 kB (RAJ240057)
    数据闪存(高达 100,000 次擦除/写入周期):4 kB
    SRAM:4 kB (RAJ240055) / 7 kB (RAJ240057)
  • 时钟发生器
    高速片内振荡器:高达 32 MHz
    低速片上振荡器:15 kHz
    AFE 高速片内振荡器:4.194 MHz
    AFE 低速片内振荡器:131.072 kHz
  • 通用 I/O 端口
    总共:12 引脚
    CMOS 输入/输出:6,CMOS 输入:1
    N 沟道漏极开路 输入/输出【6 V 容差】:3
    高压输入【30 V 容差】:1
    高压输入/输出 【VCC 容差】:1
  • 串行接口
    CSI(SPI):1 通道
    UART:2 通道
    简化 I2C:1 通道
    I2C:1 通道
  • 定时器
    MCU 16 位定时器:6 通道
    MCU 12 位间隔定时器:1 通道
    AFE 定时器:2 通道
    • AFE 定时器 A:设定范围:125 ms 至 64 s
    • AFE 定时器 B:设定范围:61 us 至 2 s
  • 嵌入式 A/D 转换器
    AFE 15 位分辨率 Σ-Δ A/D 转换器
    • 自动测量模式
    • 连续测量模式
  • 电流积分电路
    18 位分辨率 Σ-Δ A/D 转换器
  • 阻抗测量电路
    同步测量电池电压和电流
  • 过流检测电路
    短路电流检测:2 通道
    充电过流检测
    放电过流检测
    充电唤醒电流检测
    放电唤醒电流检测
    DBPT 电流检测
  • 串联稳压器
    可选择 2.0 V 或 3.3 V 输出 (> 20 mA)
  • MOSFET 控制充放电
    支持高侧 N 沟道 MOSFET 驱动(内置电荷泵电路)
  • 超低功耗
    省电模式:1 uA
    休眠模式1 电流:20 uA(DFET 和 CFET 关闭)
    休眠模式2 电流:40 uA(DFET 和 CFET 开启)
    在睡眠模式下,启用硬件保护功能
  • 附加功能
    内部电池平衡电路 (>10 mA)
    内部看门狗定时器(MCU)
    MCU 失控检测电路(AFE)
    3 个热敏电阻传感器端口,带片上上拉电阻
    随机电池连接可容错
  • 电压和温度条件
    电源电压:VCC = 2.2 至 25.0 V
    工作环境温度 TA = -40 至 +85°C
  • 封装信息
    32 针塑料模具 QFN
    (【本体】4.0 mm x 4.0 mm,0.4 mm 间距)
