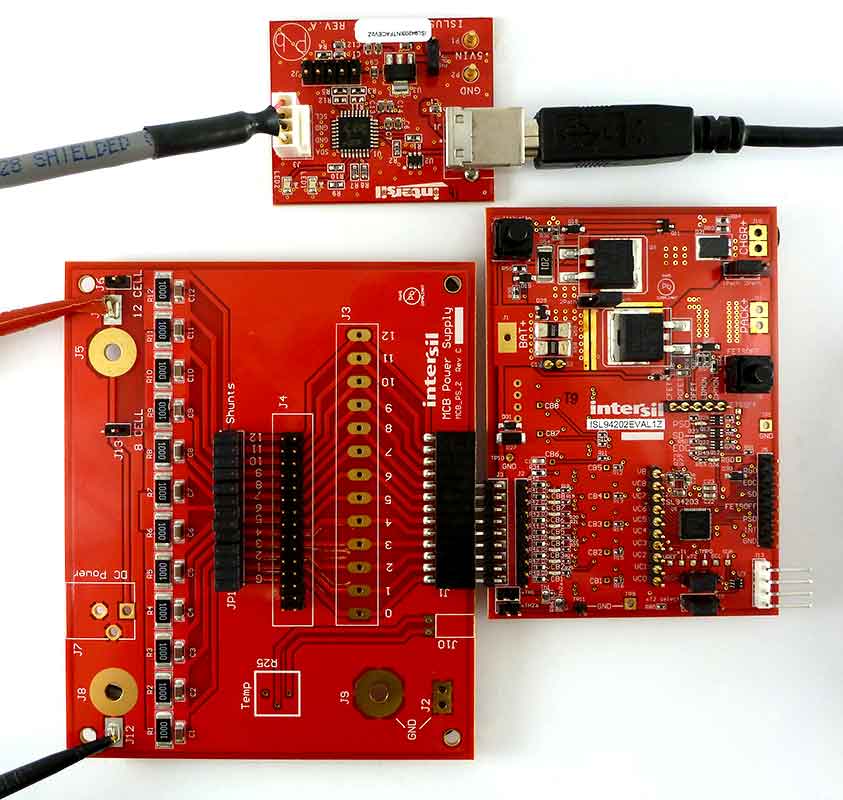

ISL94202EVKIT1Z是一个评估套件,有助于测试 ISL94202 锂离子电池组监控和控制IC。 该评估套件包括:

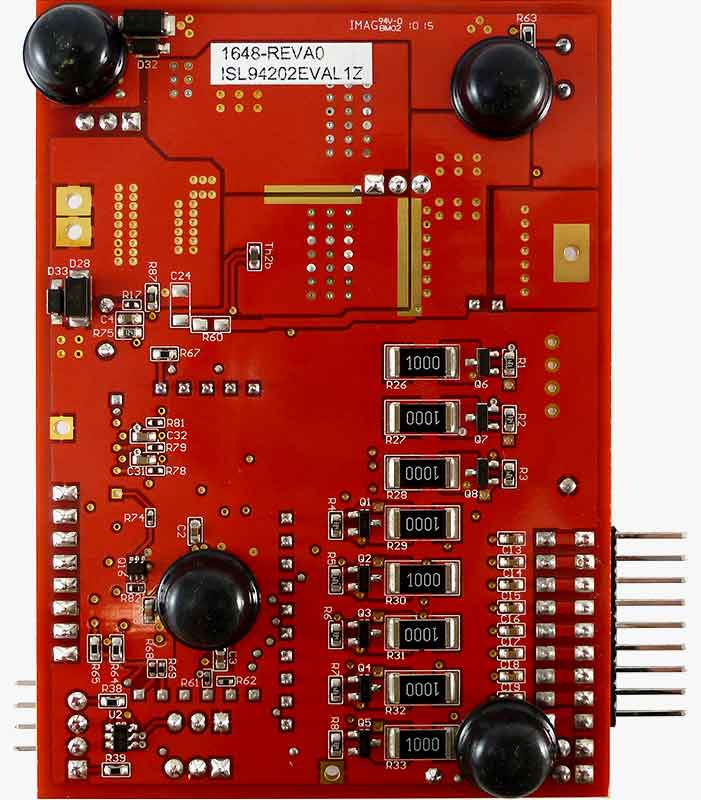

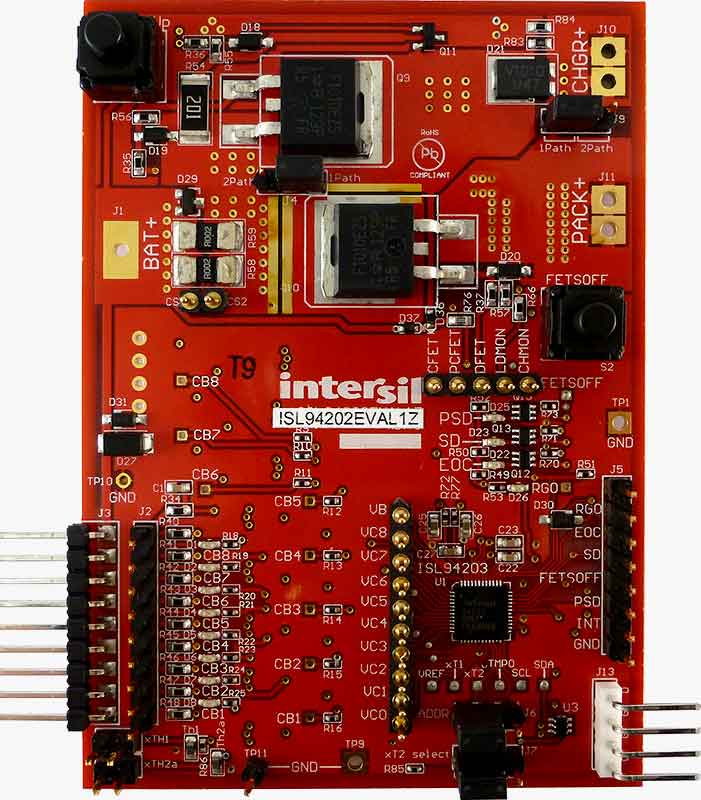

  • ISL94202EVAL1Z评估板
  • MCB_PS_Z多电池供电测试板
  • ISL94202INTFACEKIT1Z USB 转 I2C 接口套件包括 PCB、I2C 电缆和 ISO-DONGLE1Z
  • USB电缆,将PC连接到USB-I2C接口板

ISL94202监控电池电压、电流和温度。 它可将电池电压、电池组电流和温度转换为 12 位数字值,提供电池平衡控制,并提供完整的独立电池组运行。

ISL94202的默认独立操作可由外部微控制器覆盖。 基于 PC 的 GUI 包括监控独立操作及使用外部微控制器演示操作的功能。

特性

  • 状态 LED 监控 RGO、EOC、SD 和 PSD 条件
  • 单或分离路径应用跳线配置
  • 用于“退出休眠”控制的唤醒按钮
  • 用于快速关闭所有 FET 条件的 FET 关闭按钮
  • 用于 MCB 流程观察的电池平衡 LED
  • PCB 布局适应“焊编织物”附着,适用于高电流评估
  • 软件可实现 14 个模拟测量和 27 个数字状态指示器的实时观察和数据采集

应用

  • 电动工具
  • 电池备用系统
  • 电动自行车
