GreenPAK 高级开发板
GreenPAK 高级开发板为 GreenPAK 器件提供完整的编程、仿真和测试功能 - 适用于 SLG46xxxX-SKT / SLG47xxxV-SKT 插座套件。
它与 GreenPAK Designer 软件（内置于 Go Configure™ Software Hub...
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
概览
描述

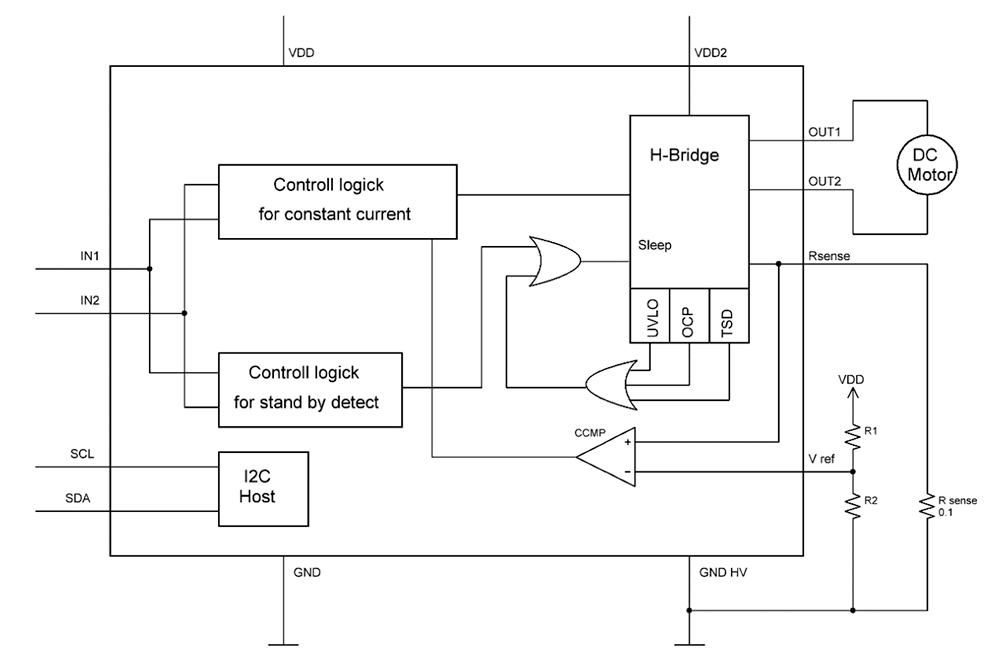

SLG7MD47701 是适用于全桥和半桥电机驱动应用的多功能解决方案，具有可配置的输出，可通过 AIN1、AIN2、PWM 和 nSLEEP 引脚实现精确的电机控制。 这款紧凑型器件针对低电压和电池供电的电机控制应用进行了优化，非常适合小型、高能效设计。 它集成了驱动器 FET 和控制电路，减少了系统组件数量并最大限度地降低了能耗。 低功耗运行与通过 nSLEEP 引脚激活的休眠模式相结合，确保了高效率。 内置保护功能，如欠压锁定、过流保护和热关断，保证了在各种环境中安全可靠的性能。
特性
- 4 个高压大电流驱动 GPO
- 每个 GPO/H 桥的电流高达 1.5A RMS
- 低功耗
- 无铅/符合 RoHS 规范
- 无卤素
- STQFN-20 封装
产品对比
应用
- 相机
- 玩具
- 机器人
- 医疗设备
- DSLR 镜头
- 电机控制
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
GreenPAK Lite 开发板
GreenPAK Lite 开发板为 GreenPAK 设备提供完整的编程、仿真和测试功能，与 Go Configure™ 软件中心配对工作。 板卡功能由瑞萨电子的 RX66T MCU 提供。
HVPAK SLG47115 Evaluation Board
The evaluation board for SLG47115V has been developed for testing designs with all features and high current loads.
HVPAK SLG47115 20-pin DIP Prototyping Board
The SLG47115V-DIP 20-pin DIP Prototyping Board is perfect for breadboarding and fast prototypes. It requires the DIP Adapter (SLG4SA-DIP) to use it with the Advanced...
HVPAK SLG47115 Development Kit with Socket Adapter
The SLG47115V-SKT includes the SLG4SA20HV-20x30 socket adapter and 50 SLG47115V samples.
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
