描述

DA9215 是一款同步双路降压转换器,为智能手机、平板电脑、超极本和其他需要大电流的手持应用中的处理器内核和 GPU 电源轨供电。 DA9215 也可为 FPGA 供电。

2.8V 至 5.5V 的输入电压范围使其适合使用单节锂离子电池应用和标准 5V 电源或 USB 电源。 DA9215 提供 15A 和 5A 输出电流,适用于性能极高的应用处理器,例如 Arm® Cortex-A15®/A57 系列的多核排列。 由于采用多相拓扑结构,DA9215 具有出色的 ±2.5% 负载瞬态响应和低于 1mm 高度的元件尺寸。

优势

  • 动态电压控制(DVC)
  • 集成电源开关
  • 负载点遥感
  • 在宽输出范围内实现高效率
  • 低输出纹波
  • 1mm 高度的小型组件

支持的 SoC PMIC 平台

  • Xilinx MPSoC 和 FPGA
    • Xilinx Zynq UltraScale+ MPSoC(ZU3CG、ZU9EG、ZU19EG)

特性

  • 2.8V 至 5.5V 输入电压
  • 0.3V 至 1.57V 输出电压
  • 15A 和 5A 输出电流
  • 动态电压控制
  • 3MHz 标称开关频率
  • 负载瞬态响应 ±2.5%
  • 可调软启动
  • 温度范围:-40 °C 至 +85 °C
  • 接口 I2C 和 SPI
  • 封装:66 WLCSP 0.4mm 间距或 66 VFBGA 0.5mm 间距

产品对比

应用

  • 智能手机
  • 无线电话
  • 超级本
  • 平板电脑
  • 电子阅读器
  • 信息娱乐系统
  • 便携式导航设备
  • 电视
  • 便携式媒体播放器

文档

类型 文档标题 日期
数据手册 PDF 1.32 MB
手册 - 开发工具 PDF 1.70 MB
产品简述 PDF 857 KB
3 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
软件和工具 - 其他 登录后下载 ZIP 524 KB
软件和工具 - 其他 登录后下载 ZIP 163 KB
软件和工具 - 软件 登录后下载 ZIP 12 KB
3 items

模型

ECAD 模块

点击产品选项表中的产品,查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品,查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。

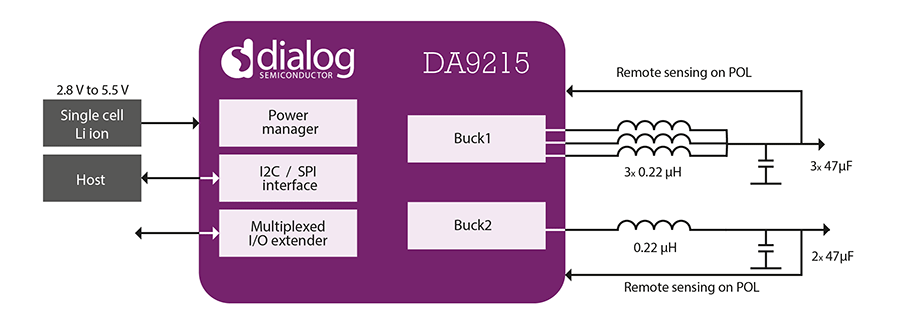

Diagram of ECAD Models
