概览
描述

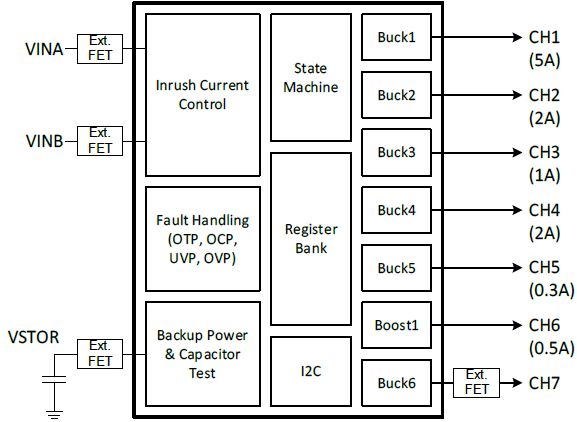

P8330 是一款多通道电源管理 IC,专为需要数据完整性的应用而定制。 该芯片具有多个稳压器输出、浪涌电流控制和保持电源管理功能。 P8330 可由单路或双路 3.3V/5V 和/或 5V/12V 输入供电,并为外部输入开关提供压摆率限制接通。 兼容 I2C 的接口可对操作参数进行广泛的编程和配置。 内部多时间可编程(MTP)存储器允许永久存储配置设置。
如需了解更多信息或申请文件,请联系您当地的瑞萨电子销售 代表。
特性
- 输入电压范围:
- 2.75V 至 5.75V(SRCA)
- 2.75V 至 15V(SRCB)
- 采用单输入或双输入电源供电
- 多个输出稳压器通道
- 5 个带内部 MOSFET 的降压稳压器(通道 1、2、3、4 和 5)
- 一个降压稳压器,内置驱动器,用于外部 MOSFET (通道 7)
- 一个带内部 MOSFET 的升压稳压器(通道 6)
- 每个通道的宽输出电压范围:
- CH1:0.55V 至 1.825V
- CH2 – CH5:0.55V 至 3.7375V
- CH6:11V 至 14.1V
- CH7:0.55V 至 3.7375V
- 外部稳压器实现控制和监控
- 带外部 MOSFET 驱动器的集成保持电源管理器
- 集成浪涌电流控制
- 全面的故障保护
- 输入过压保护
- 输入欠压锁定
- 输出过压保护
- 输出欠压保护
- 输出过流保护
- 过温保护
- 所有输出轨上的软启动和软停止
- 复位输出
- 电源故障中断输出
- 常规中断输出
- I2C 兼容接口
- 通过内部寄存器实现广泛的可编程性和配置
- 内部 MTP 存储器
