SLG51001C Power GreenPAK 评估板
SLG51001C 评估板 （EVB） 为SLG51001C高 PSRR、低噪声多输出 LDO IC 提供编程、仿真和测试功能。 与 Go Configure™ 软件中心 配对使用，它可以用作：
- 独立板
- 与 GreenPAK 串行调试器一起 使用
- 与 Power GreenPAK 开发主板一起使用
概览
简介

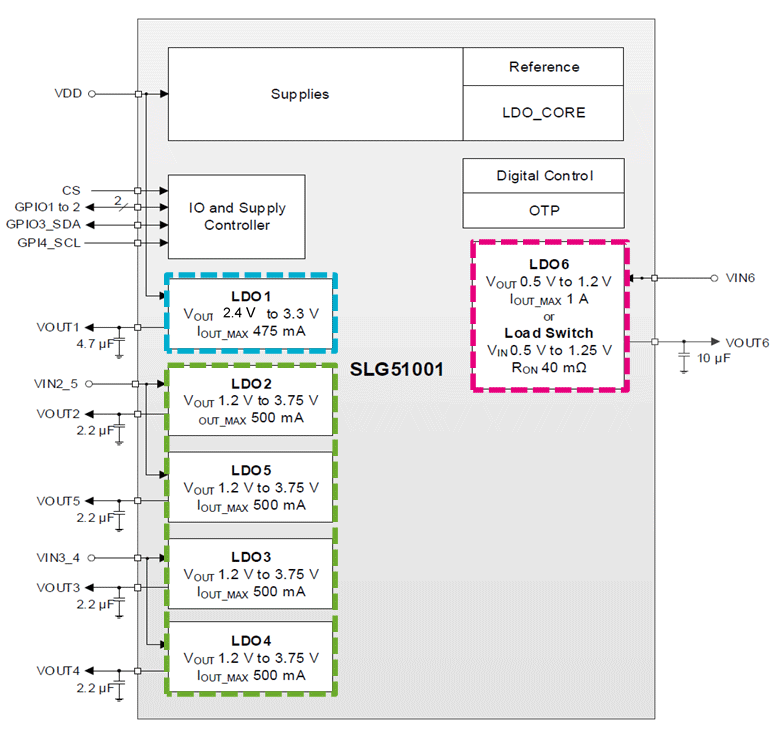

SLG51001 IC 包含 6 个紧凑且可定制的低压差稳压器，专为高性能相机模块、高级传感器系统和其他小型多轨应用而设计。
优势
- 超越了新型图像传感器的功率性能要求，可提供最佳图像质量
- 帮助系统设计人员满足严格的噪声预算要求
- 小型集成电源解决方案取代了 6 个分立通道，以减小电路板空间
- 可配置的 VOUT 设置、排序和资源可满足多个项目要求，从而减少重新设计、采购和认证
- 用户可为电源排序、故障信号、输入调节和胶合逻辑等应用创建各种功能和控制逻辑
- 基于 GUI 的独特开发软件可实现完全图形化的设计配置过程
特性
- 最高 PSRR 在 1kHz 时为 102dB，在 1MHz 时为 81dB
- 最低输出电压噪声：13μV（rms）
- 6 通道 LDO
- 每通道输出电流能力高达 1000mA
- 用户可通过 I2C 和 OTP 进行设置，包括输出电压、时序控制、软启动时序和电流限制阈值
- 4 个用户定义的 GPIO，用于路由可用的内部和外部信号
- 灵活的用户定义电源控制器，具有矩阵互连逻辑、 GPIO 和宏单元
- 封装：WLCSP-16（1.675mm x 1.675mm x 0.465mm）
产品对比
应用
- 高端相机模块应用
- 智能手机
- 数码相机
- 监控摄像头
- 具有成像功能的智能设备
- 先进的传感器系统
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
Power GreenPAK 开发主板
Power GreenPAK™ 开发主板为 Power GreenPAK 系列的集成电路提供编程、仿真和测试功能。 该款开发主板旨在与 Go Configure™ Software Hub 配合使用。
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
此为出厂可配置设备。试用自定义部件配置工具。
Processing table
| WLCSP | Tape & Reel |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
