概览
描述

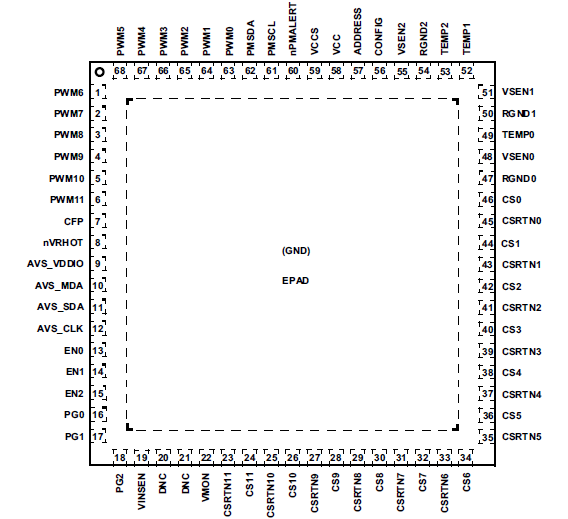

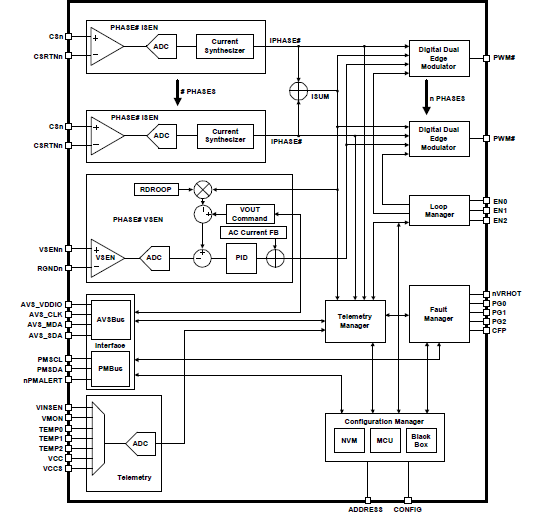

ISL68239 是一款数字三路输出多相（X+Y+Z ≤ 12）PWM 控制器，支持 PMBus V1.3/AVSBus 接口。 该控制器可以配置为支持三个输出（X、Y 和 Z）上最多 12 个相位分配。 例如，可支持 10+1+1、10+2、8+2+1、1+1，甚至单输出操作作为 12+0 配置。 更高的功率密度，加上对 PMBus V1.3 接口的支持，使该器件能够支持任何苛刻的电源要求。
此外，带有 AVSBus 的 ISL68239 通过提供通用的高速接口来加速控制器和负载之间的点对点通信，从而静态和动态地控制处理器电压，从而提供平衡、节能的设计，从而补充了 PMBus。
ISL68239 采用瑞萨电子专有的数字合成电流调制方案，在整个负载范围内实现了瞬态响应、易于调谐和效率的业界最佳组合。 二极管仿真和自动相位添加/删除功能使您能够从转换器中获取最大效率，而不受负载条件的影响。 可使用直观的 Renesas PowerNavigator™ 来配置和监控设备。
该产品利用最少的外部零件，简单配置，强大的故障管理和高度精确的调节能力实现 高性能，多相稳压器从未如此易于实现。
特性
- 先进的线性数字调制方案
- 具有 PFM 模式的自动相位添加/删除功能，可实现出色的负载与效率曲线
- 双边缘调制，可选二极管制动，瞬态响应更快
- 出色的 VOUT 转换性能
- 零延迟合成电流控制，实现出色的高频电流平衡
- 每个输出从 0 到 12 相的灵活相位分配
- 高达 2MHz 的开关频率操作，适用于高密度设计
- 差分远端电压检测在整个负载、线路和温度范围内支持 ±0.5% 的闭环系统精度
- 高精度电流检测，可实现出色的负载线调节和精确的 OCP
- 支持瑞萨电子的全系列智能功率级（SPS）器件
- 全面的故障管理可实现高可靠性系统
- 逐脉冲（每相）和总输出电流限制
- 黑匣子状态记录功能，带第一故障指示器
- 使用 PowerNavigator 进行直观配置
- 兼容 SMBus/PMBus V1.3
- 非易失性存储器 (NVM) 最多可存储 16 个用户配置
产品对比

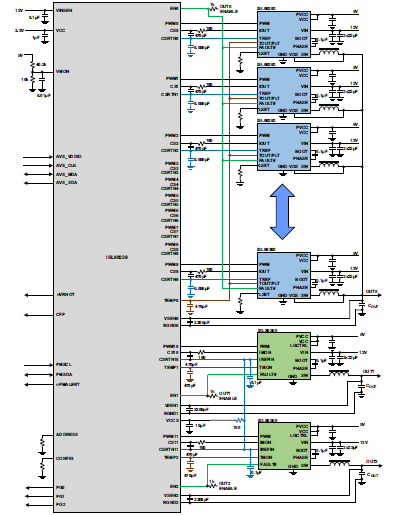

应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.91 MB | |
| 产品咨询 | PDF 100 KB | |
| 产品变更通告 | PDF 132 KB | |
| 应用说明 | PDF 509 KB | |
| 应用说明 | PDF 397 KB | |
5 items
|
||
设计和开发
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
