概览
描述

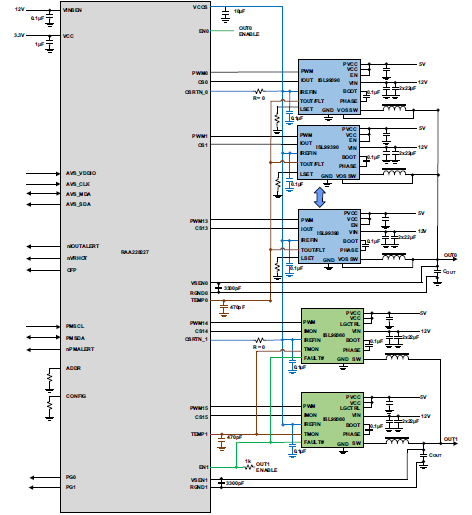

RAA228227 是一款数字双输出多相（X+Y ≤ 16）PWM 控制器，具有自适应电压调节总线（AVSBus）接口。
RAA228227 控制器可以配置为支持任何所需的相位分配，在两个输出（X+Y）上最多 16 个相位。 例如，支持 15+1、14+2、13+3、8+8 甚至单输出操作（如 16+0 配置）。 更高的功率密度，结合对 PMBus V1.3 和自适应电压调节总线（AVSBus）接口的支持，使 RAA228227 能够支持任何苛刻的电源要求。
RAA228227 AVSBus 接口通过提供可加速点对点通信的通用高速接口来补充 PMBus。 控制器和负载之间进行通信，以静态和动态方式控制处理器电压，从而实现平衡的节能设计。
RAA228227 采用瑞萨电子专有的数字合成电流调制方案，在整个负载范围内实现了瞬态响应、易于调谐和效率的业界最佳组合。 二极管仿真和自动相位添加/删除功能使您能够从转换器中提取最大效率，而不受负载条件的影响。 可使用直观的 Renesas PowerNavigator™ 软件来配置和监控 RAA228227。
凭借最少的外部元件、简单的配置、稳健的故障管理和高精度的调节能力，实现高性能多相稳压器从未如此简单。
特性
- 先进的线性数字调制方案
- 具有 PFM 模式的自动相位添加/删除功能，可实现出色的负载与效率曲线
- 双边缘调制，可选二极管制动，瞬态响应更快
- 出色的 VOUT 转换性能
- 零延迟合成电流控制，实现出色的高频电流平衡
- 相位分配灵活，每个输出可从 0 到 16 相
- 高达 2MHz 的开关频率操作，适用于高密度设计
- 差分远端电压检测在整个负载、线路和温度范围内支持 ±0.5% 的闭环系统精度
- 高精度电流检测，可实现出色的负载线路调整率和精确的 OCP
- 支持瑞萨电子的全系列智能功率级（SPS）器件
- 全面的故障管理可实现高可靠性系统
- 逐脉冲（每相）和总输出电流限制
- 黑匣子状态记录功能，带第一故障指示器
- 使用 PowerNavigator 进行直观配置
- 兼容 SMBus/PMBus V1.3 和 AVSBus
- 设备中存储多达 16 个用户配置非易失性存储器（NVM）
