概览
描述

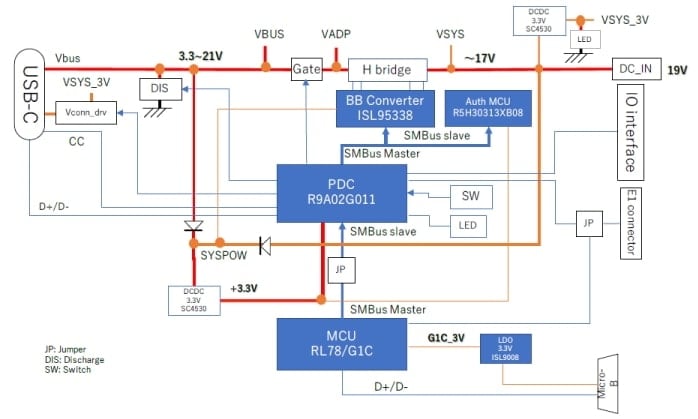

这是一个单端口参考设计，可将 USB Type-C® 输入电源转换为直流输出，或将直流输入转换为 USB Type-C® 供电（Source）输出。
USB Type-C® 端口具有双重电源角色 (DRP) 功能，支持受电（Sink）模式和供电（Source）模式。
通过使用专用固件，该板还可以作为 USB PD Exerciser ( 模仿 USB PD 设备收发USB PD 命令），可用于调查或分析USB PD 协议通信。详情请联系我们。
提供以下工具用于固件定制：
- 固件生成支持工具（PDC固件生成器、PDC-IMGGEN）：可以更改USB PD协议参数的GUI工具
特性
- USB 供电和 USB-Type-C®
- 一个 USB-Type-C® 端口
- 电源作用：双作用电源 （DRP） - 电源电压：5、9、15、20V 和其他高达 20V 的电压 - 电源灌电流电压：5 至 20V
- 支持可编程电源 （PPS） 功能 - 支持高达 5VProg（3.3V 至 5.9V VBUS 电源，其他电压选项正在评估中）
- 支持 USB-Type-C® 身份验证 （C-身份验证） 功能（仅限 RTK0EUG011D08010BJ）
- 支持 USB 供电固件更新 （PDFU） 功能（仅限 RTK0EUG011D08010BJ）
- 接口电路
- 指示灯
- 系统电源指示灯（1 个 LED，橙色）
- R9A02G011 指示灯（1 个 LED，蓝色）
- 开关
- R9A02G011的外部中断输入
- 片上调试仿真器接口
- 瑞萨电子片上调试仿真器接口，用于编写和调试R9A02G011和RL78/G1C的固件
- USB 微型 B 端口
- 适用于 PC 的锻炼者接口
- USB 微型 B 连接到 RL78/G1C
- USB 微型 B 为 RL78/G1C 供电
- GPIO
- R9A02G011的SMBus主/从接口
- R9A02G011 通用防护装备
- 指示灯
- 保护
- 过温保护（USB-Type-C®插座）
- 过压保护（VBUS电压）
- 过流保护（VBUS 电流）
- 模式选项
- USB PD 锻炼模式
- 固件更新模式
应用
设计和开发
软件与工具
软件下载
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 软件和工具 - 其他 |
USB Power Delivery Controller Flash ROM Image Generator for Windows 7, 8.1, 10 (x64) [Ver. 2.3.38.0]
ZIP
4.33 MB
|
|
| 图库 | ZIP 1.86 MB Function: Communication Interface | |
| 软件和工具 - 评估软件 | ZIP 1.53 MB | |
3 items
|
||
