概览
描述

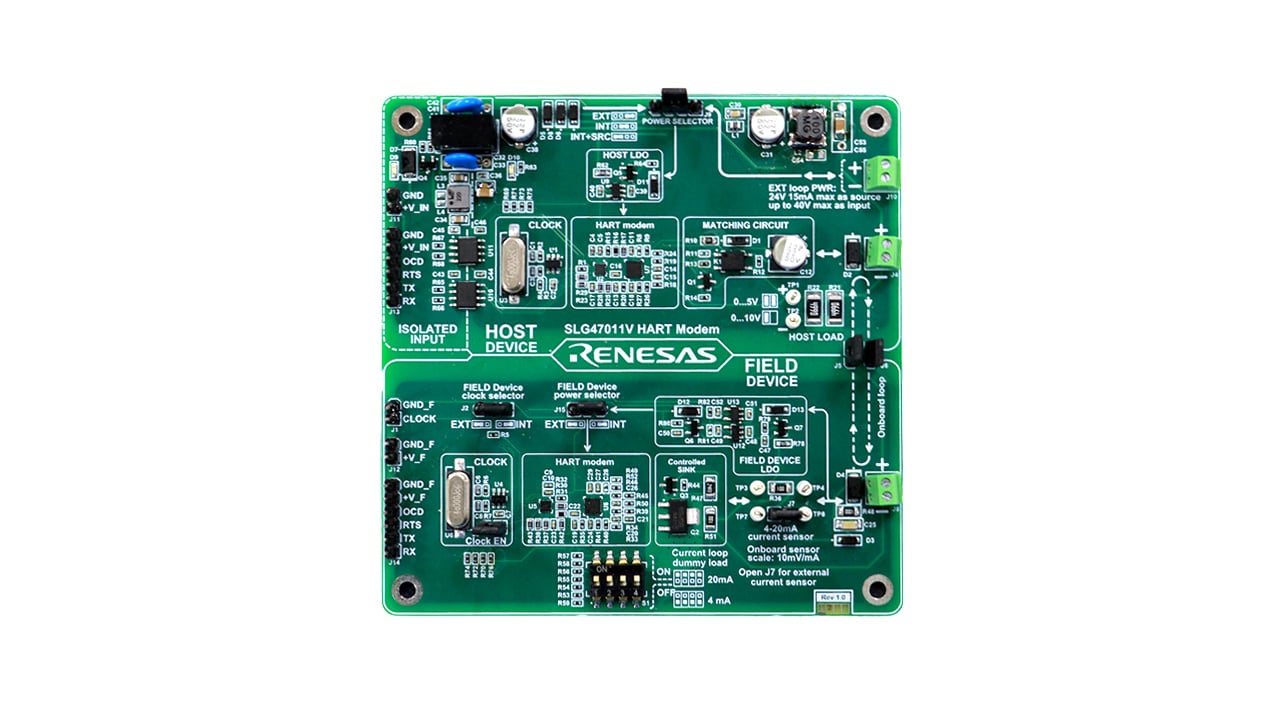

SLG47011V HART 调制解调器是一款演示板，展示了由 Renesas 混合信号 IC 实现的工业 HART 协议。 该板包含两个逻辑部分 - 主机设备和现场设备 - 分别模拟主设备（控制器）和远程设备（传感器）的工作。 对于这两部分， SLG47011V IC 用作用户界面 （UART） 和 HART 接口（FSK 调制）之间的调制器/解调器前端。
特性
- 支持 HART 物理层和 4mA 至 20mA 电流环路接口
- HART 调制解调器的测试是根据 HART 协议测试规范（FSK 物理层测试规范，HCF_TEST-2，修订版 2.2 文件）（不是 HART 认证的设备）进行测试
- 两个分离的设备是通过单个 PCB 上的通信线路连接（现场设备和主机设备）
- 可选电源模式（现场设备的回路/外部电源选择）、内部/外部电流回路源选择。 用于电流环路的外部模拟输入。 回路电流控制
- 主机和现场设备的电流隔离
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 item
|
||
产品选项
当前筛选条件
视频和培训
SLG47011 AnalogPAK HART Modem Demo Board Lab Demonstration
See a demo of the SLG47011 AnalogPAK™ HART Modem Demonstration Board’s powerful features and ease of use.
