概览

描述

SLG46535-EV 提供一个体积小、低功耗元件,来实现常用的混合信号功能。 用户通过对非易失性存储器 (NVM) 进行编程来创建电路设计,以配置 SLG46535-EV 的互连逻辑、IO 引脚和宏单元。 这种高度通用的器件允许在非常細小而低功耗的单个集成电路中设计出各种混合信号功能。

SLG46535-EV 上的附加电源 (VDD2) 能够在同一设计中连接两个独立的电压域。 用户可将每个电源的专用引脚配置为 VDD 和 VDD2 电压域的输入、输出或输入和输出(由内部逻辑动态控制)。 设计人员可利用现有的宏单元来实现混合信号功能,将两个电压域以高到低和低到高的方向进行简单的直通式电平转换。

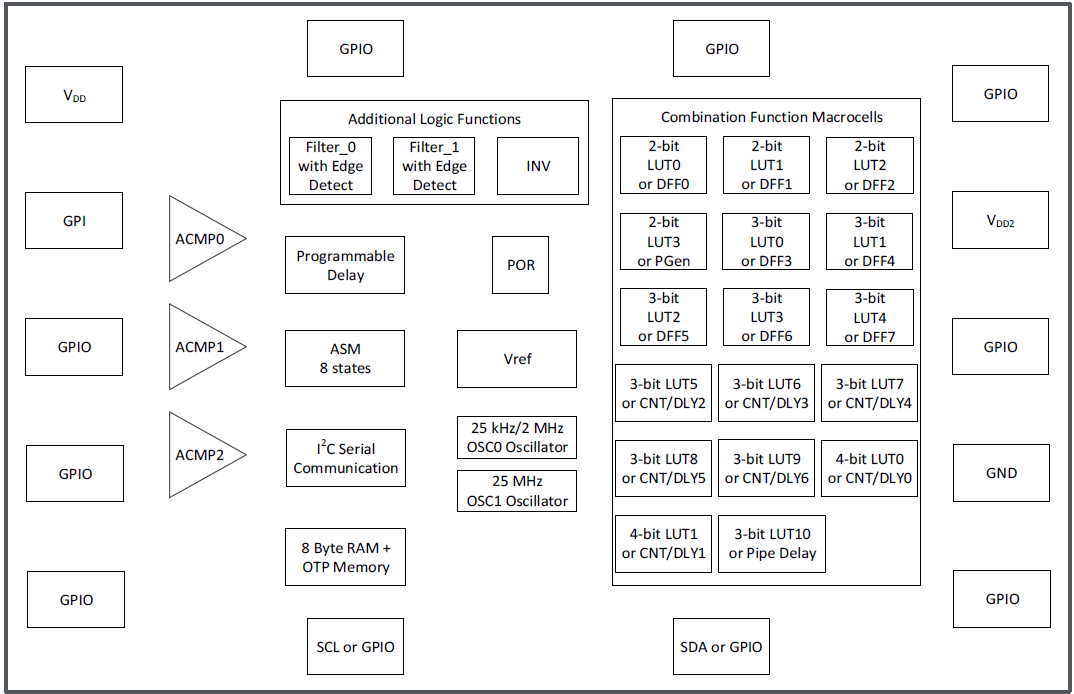

特性

  • 3 个模拟比较器 (ACMP)
  • 19 个组合功能宏单元
    • 3 个可选 DFF/LATCH 或 2 位 LUT
    • 1 个可选的连续 DFF/LATCH 或 3 位 LUT
    • 4 个可选 DFF/锁存器或 3 位 LUT
    • 1 个可选管道延迟或 3 位 LUT
    • 1 个可选可编程函数发生器或 2 位 LUT
    • 5 个 8 位延迟/计数器或 3 位 LUT
    • 2 个 16 位延迟/计数器或 4 位 LUT
    • 2 个带边缘检测器的去毛刺滤波器
  • 异步状态机
    • 8 个状态
    • 从状态转换的灵活输入逻辑
  • 串行通信
    • 符合 I2C 协议
  • 管道延迟 – 16 级/3 路输出(组合功能宏单元的一部分)
  • 可编程延迟
  • 附加逻辑功能
    • 一个逆变器
  • 两个振荡器 (OSC)
    • 可配置 25kHz/2MHz
    • 25MHz 振荡器
  • 上电复位 (POR)
  • 8 字节 RAM + OTP 用户存储器
    • 可通过 I2C 读取和写的 RAM 内存空间
    • 从 OTP 传输用户定义的初始值
  • 逻辑和混合信号电路
  • 高度灵活的宏单元
  • 回读保护(Read Lock (回读锁止)
  • 1.8V (±5 %) 至 5.0V (±10 %) VDD
  • 1.8V (±5 %) 至 5.0V (±10 %) VDD2 (VDD2 ≤ VDD)
  • 环境工作温度范围:-40°C 至 +105°C
  • 符合 RoHS 标准/无卤素
  • 可用封装:14 引脚 STQFN:2.0mm x 2.2mm x 0.55mm,0.4mm 间距
