描述

光电烟雾探测器由一个红外光电二极管(发射器)和一个光电晶体管(接收器/探测器)组成,安装在所谓的“小白盒”内。 空气在盒子内流动,而空气中可能含有来自附近(早期)明火的烟雾,等等。

”小白盒“的结构可防止(日)光进入盒子,以免干扰测量。 由于发射器和探测器都位于 ~120 至 150 度的角度,因此光线不会在未受污染或“低污染”的空气中照射到传感器。 但是,如果(例如,由于烟雾或灰尘)盒子中的空气含有颗粒,光会散射,有些光会照射到探测器,从而触发声音警报(压电喇叭、蜂鸣器)。

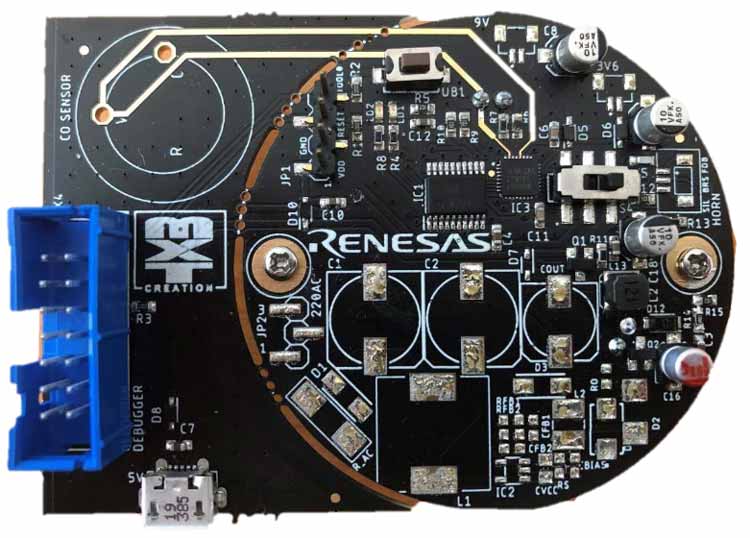

该款烟雾探测器设计采用了瑞萨的 RAA239101 低功耗模拟前端(AFE)IC 和 RL78/G12 MCU,具有光电烟雾探测器系统的外设和功能。

特性

  • 设备以 10 秒为间隔检测烟雾
  • 红色 LED 表示检测到烟雾
  • 设备可以使用直流或交流电源供电

应用

文档

类型 文档标题 日期
手册 - 硬件 PDF 2.03 MB
手册 - 软件 PDF 625 KB
快速入门指南 PDF 700 KB
3 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 1.52 MB
软件和工具 - 评估软件 登录后下载 ZIP 318 KB
2 items

云上实验室

云上实验室

使用我们基于 PC 的 GUI,无需物理板即可在虚拟实验室中立即开始配置和测试设计

视频和培训

Lab On The Cloud Demonstration for Household Smoke Detector Solution

Demonstration of Renesas’ Lab on the Cloud virtual environment for the Household Smoke Detector Solution.
