具有 SENT 输出的汽车压力传感器信号调理评估套件
RAA2S426XKIT 评估板旨在帮助用户评估 RAA2S426x 传感器的性能。 它自带电源，可与 Renesas IC Toolbox （RICBox） 软件连接，可轻松实现配置和数据读取。 该板支持温度测量、校准和过滤数据。 它还包括常见问题的故障排除指南。
每个产品型号（RAA2S4261EXT、RAA2S4262EXT...
概览
描述
RAA2S4261 是一款具有 SENT 或 I2C 输出的顶级汽车压力传感器信号调理芯片 （SSC），专为差分桥传感器信号的精确放大和校正而设计。 它具有出色的精度和可靠性，具有出色的模拟前端放大和传感器零漂校正功能，使其适用于几乎所有电阻电桥。 先进的信号处理功能利用 16 位 RISC 微控制器进行精确的调节计算，并将数据存储在非易失性存储器中。 通过数字 SENT 接口确保可靠的数据传输，通过单个输出引脚提供可靠的传输。 该产品专为恶劣环境而设计，具有强大的保护电路、出色的电磁兼容性和全面的诊断功能。 此外，RAA2S4261 支持下线校准，并提供 OWI 或 I2C 接口，用于简单的配置和校准。
特性
- 根据 ISO 26262：2018 ASIL C 标准开发的产品

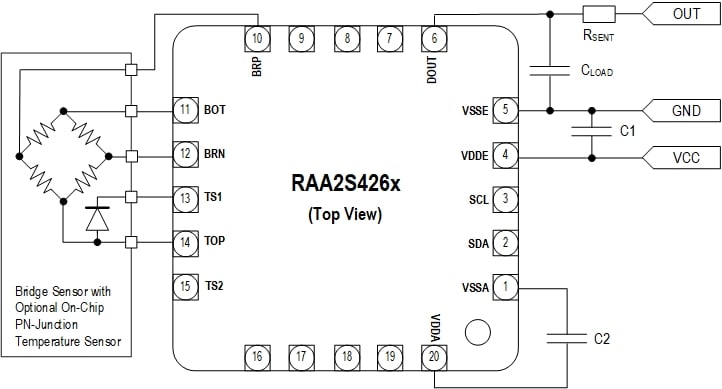

- 差分电阻桥式传感器输入，带可选的片上或外部温度传感器 – PTC、NTC、PN 结和传感器桥桥租测温
- 1mV/V 至 800mV/V 传感器量程，分辨率为 12 至 18 位
- 补偿电阻桥传感器输入信号的零漂、增益和高阶非线性和温度系数
- 精度：
- -40 °C 至 +125 °C 时为 0.25%%FS
- -40 °C 至 +155 °C 时为 0.5%%FS
- 在最快模式下，内部输出更新速率高达 200μs
- 符合 SENT 标准 SAE J2716 Rev. 4 （APR2016），tick时间扩展至 1μs，从而 SENT 输出时间为 282μs（两个快速通道）
- 截止频率为 10Hz 至 1000Hz 的三阶数字 LPF
- 快速校准：一次性下线校准算法可最大限度地降低生产成本
- 最少的外部元件数量使传感器模块的设计具有一流的外形尺寸
- 符合 AEC-Q100 0 级要求
- 工作温度范围为 -40 °C 至 +155 °C，且最长可 100 小时至 +165 °C
产品对比
应用
- 电子液压制动
- 电子机械制动
- 燃料电池系统监控
- 氢气发送机应用
- 液压
- 气动压力
- 工业自动化和控制系统
