具有 SENT 输出的汽车压力传感器信号调理评估套件
RAA2S426XKIT 评估板旨在帮助用户评估 RAA2S426x 传感器的性能。 它自带电源，可与 Renesas IC Toolbox （RICBox） 软件连接，可轻松实现配置和数据读取。 该板支持温度测量、校准和过滤数据。 它还包括常见问题的故障排除指南。
每个产品型号（RAA2S4261EXT、RAA2S4262EXT...
概览
描述
RAA2S4266 是一款具有 SENT 输出的顶级汽车压力传感器信号调理芯片 （SSC），专为差分桥传感器信号的精确放大和校正而设计。 它具有出色的精度和可靠性，具有出色的模拟前端放大和传感器零漂校正功能，使其适用于几乎所有电阻电桥。 先进的信号处理功能利用 16 位 RISC 微控制器进行精确的调节计算，并将数据存储在非易失性存储器中。 通过数字 SENT 接口确保可靠的数据传输，通过单个输出引脚提供可靠的传输。 该产品专为恶劣环境而设计，具有强大的保护电路、出色的电磁兼容性和全面的诊断功能。 此外，RAA2S4266 还支持下线校准，并提供 OWI 接口，用于简单的配置和校准。

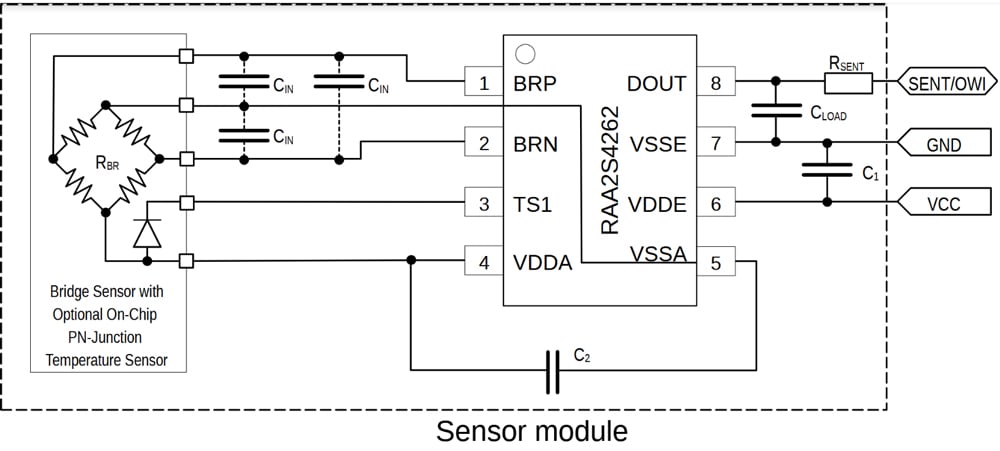

特性
- 差分电阻桥式传感器输入，带可选的片上或外部温度传感器 – PTC、NTC、PN 结和传感器桥桥租测温
- 1mV/V 至 800mV/V 传感器量程，分辨率为 12 至 18 位
- 补偿电阻桥传感器输入信号的零漂、增益和高阶非线性和温度系数
- 精度：
- -40 °C 至 +125 °C 时为 0.5%%FS
- %FS -40 °C 至 +155 °C 时为 1%
- 在最快模式下，内部输出更新速率高达 200μs
- 符合 SENT 标准 SAE J2716 Rev. 4 （APR2016），tick时间扩展至 1μs，从而 SENT 输出时间为 282μs（两个快速通道）
- 截止频率为 10Hz 至 1000Hz 的三阶数字 LPF
- 快速校准：一次性下线校准算法可最大限度地降低生产成本
- 最少的外部元件数量使传感器模块的设计具有一流的外形尺寸
- 符合 AEC-Q100 0 级要求
- 工作温度范围为 -40 °C 至 +155 °C，且最长可 100 小时至 +165 °C
产品对比
应用
- 发动机控制系统中的压力传感
- 液压和气动系统监控
- HVAC 压力测量
- 汽车压力传感器信号调理
- 工业自动化和控制系统
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 - 精简版 | PDF 208 KB | |
| 数据手册 | PDF 718 KB | |
| 其他 | PDF 603 KB | |
| 其他 | PDF 1.19 MB | |
| 应用说明 | PDF 539 KB | |
| 其他 | PDF 1.12 MB | |
| 应用说明 | PDF 257 KB | |
7 items
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台，客户可在连接到运行该软件的计算机时，将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训
RAA2S4261/2 ASIL C Automotive SSCs Overview
The RAA2S426x are top-tier automotive sensor signal conditioners (SSCs) with SENT or I²C output, designed for precise amplification and correction of differential bridge sensor signals. The devices offer exceptional precision and reliability with outstanding analog pre-amplification and sensor offset correction, making them adaptable to nearly all resistive bridges.
