概览

描述

ZSSC3281KIT 评估套件提供配置、校准和评估 ZSSC3281 传感器信号调节器(SSC)IC 所需的硬件。 使用 USB 连接 SSC 通信板,用户的 PC 可以与 ZSSC3281 SSC 评估板上的 ZSSC3281 IC 进行通信。 评估套件软件可在线上免费下载。

评估板可以连接到用户的传感器或 SSC 传感器替换板 (SRB)。 SRB 可替代实际传感器,可用于初步校准或试运行校准。 在 SRB 上,仿真电阻传感器信号由电位计控制。

有关 SSC 通信委员会的更多信息和支持,请访问 SSC-CB 产品页面。

这些电路板也可以单独订购。 为了比较不同的产品,该模块化套件与其他精选的瑞萨设备兼容。 联系您当地的销售代表,以了解更多信息。

特性

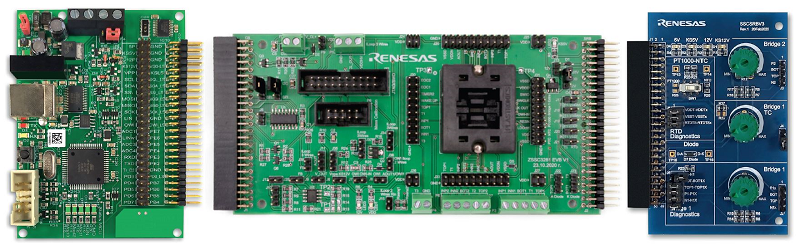

  • ZSSC3281 评估板
  • SSC 通信板
  • SSC 传感器替换板
  • 5 件 ZSSC3281 样品
  • USB 连接线

应用

文档

类型 文档标题 日期
指南 PDF 5.85 MB
原理图 PDF 1.42 MB
2 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
软件和工具 - 评估软件 登录后下载 EXE 14.23 MB
1 item

相关评估板和套件

产品选项

当前筛选条件

视频和培训

IDT Sensor Signal Conditioner (SSC) Evaluation Kit Overview

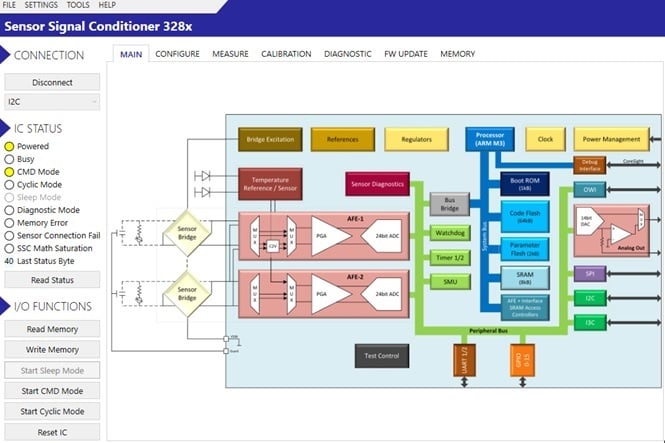

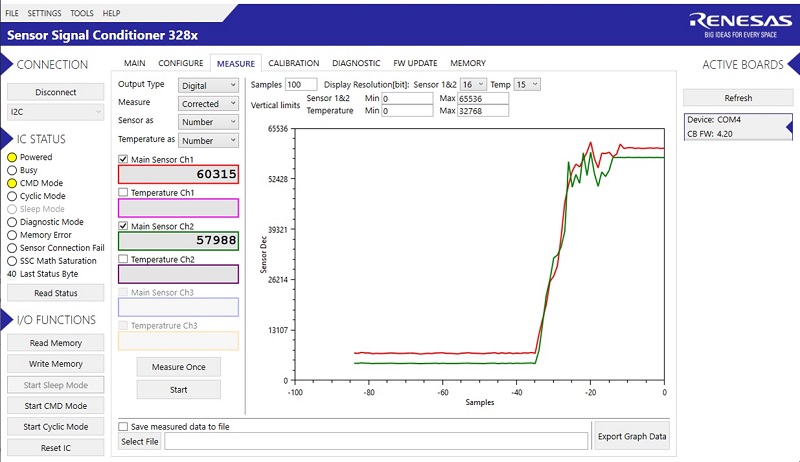

A brief introduction and overview of IDT's (acquire by Renesas) sensor signal conditioner evaluation kits. Evaluation kits generally consist of three parts: a communication interface board, a device board, and a sensor simulator board - all connected together. A sophisticated software GUI accompanies the kit, enabling an engineer to learn how to use the part rapidly, do quick prototyping, and practice calibrations.

Presented by David Grice, applications engineer at IDT. For more information about IDT's sensor signal conditioner products, visit the Sensor Signal Conditioner page.
