High Precision Digital Power Monitor Eval Kit
The ISL28025EVKIT1Z digital power monitor evaluation kit demonstrates the functionality of the ISL28025 bidirectional high-side and low-side digital current sense and...
概览
简介
ISL28025 是一款具有串行接口的双向高端和低端数字电流检测和电压监控器。 该器件监控电源电流和电压，从而提供数字结果和计算功率。 ISL28025 为电压和电流监控提供误差低于 0.1% 的严格精度。
VCC 电源既可以由外部供电，也可以由内部调节，因此 ISL28025 可处理 0V 至 60V 的共模输入电压范围。 宽范围电压可让设备处理电信、汽车和工业应用时使用尽可能少的外部电路。

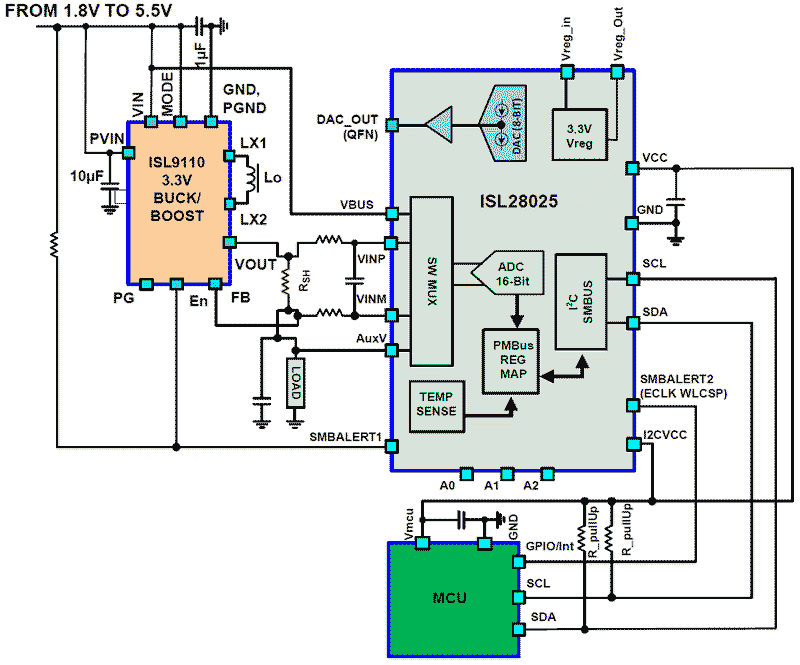

8 位电压 DAC 让 DC/DC 转换器实现输出电压裕度调节（20 引脚 QFN）故障指示包括总线电压窗口和过流快速故障逻辑指示。 ISL28025 包括一个用于监控的集成温度传感器。
ISL28025 串行接口与 PMBus 兼容，工作电压低至 1.2V。 该器件平均电流仅为 1.3mA，采用节省空间的 16 引脚 WLCSP 封装。 该器件还提供 20 引脚 QFN 4x4（1.85SQmm EPAD）封装，工作温度范围为 -40°C 至 +125°C。
特性
- 总线电压检测范围：0V 至 60V
- 电压增益误差：0.05%
- 电流增益误差：0.05%
- 高侧或低侧（RTN）检测
- 双向电流检测
- 辅助低压输入通道
- ΔΣADC，16 位原始分辨率
- 可编程平均模式
- 内部 3.3V 稳压器
- 内部温度检测
- 500ns 检测延迟的过压/欠压和电流故障监控
- 8 位电压输出 DAC（20 引脚 QFN）
- I2C/SMBus/PMBus 接口，可处理 1.2V 电源
- 55 个 I2C 从机地址
产品对比
应用
应用
- 数据处理服务器
- 直流配电
- 电信设备
- 便携式通信设备
- DC/DC、AC/DC 转换器
- 汽车电源
