概览
描述
ISL28191 和 ISL28291是微型单通道和双通道、超低噪声、超低失真运算放大器。 额定工作电压低至 +3V 单电源。 这些放大器具有轨到轨摆幅的输出和延伸至地（接地检测）的输入共模电压。
ISL28191 和 ISL28291具有稳定的单位增益，折合到输入端的电压噪声为 1.7nV/√Hz。 两款器件均在 1kHz 时具有 0.00018% THD+N。

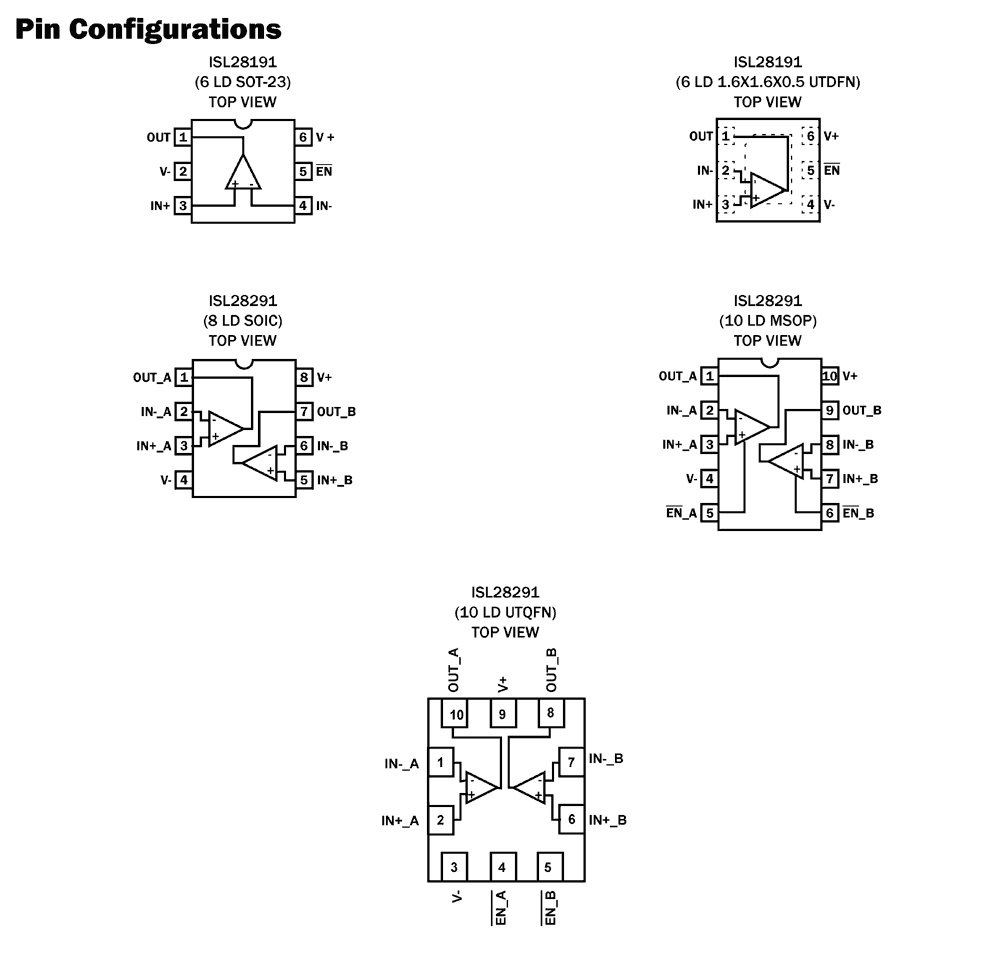

ISL28191 采用节省空间的 6 引脚 UTDFN（1.6mmx1.6mm）和 6 引脚 SOT-23 封装。 ISL28291 采用 8 引脚 SOIC、10 引脚 1.8mmx1.4mm UTQFN 和 10 引脚 MSOP 封装。 所有器件均可在 -40°C 至 +125°C 的温度范围内工作。
特性
- 1kHz 时输入电压噪声为 1.7nV/√Hz
- 1kHz THD+N（典型值）0.00018%（2VP-P VOUT）
- 谐波失真 -76dBc、-70dBc，fo = 1MHz
- 61MHz -3dB 带宽
- 630μV 最大失调电压
- 3μA 输入偏置电流
- 100dB 典型 CMRR
- 3V 至 5.5V 单电源电压范围
- 轨到轨输出
- 接地检测
- 使能引脚（在 8 引脚 SOIC 封装选项中不可用）
- 无铅（符合 RoHS）
产品对比
应用
设计和开发
开发板与套件
评估
Single Supply, Ultra-Low Noise, Low Distortion, Rail-to-Rail Output Op Amp Evaluation Board
The ISL28191EVAL1Z evaluation board is designed to enable the ISL28191 IC to operate from a single supply (+3VDC to +5.5VDC) or split supplies (±1.5VDC to ±2.75VDC). The board is configured for a single op amp connected for differential input with a closed loop gain of 10. A single external...
