8路输出汽车时钟编程板
AutoClock编程板让 RC21213 和 RC21214 可编程时钟发生器空白芯片的编程变得简单。 通过板载USB接口， "瑞萨电子集成电路工具箱（RICBox™）" GUI软件可用于与插座中的空白芯片进行通信，以进行芯片配置和编程。
概览
描述

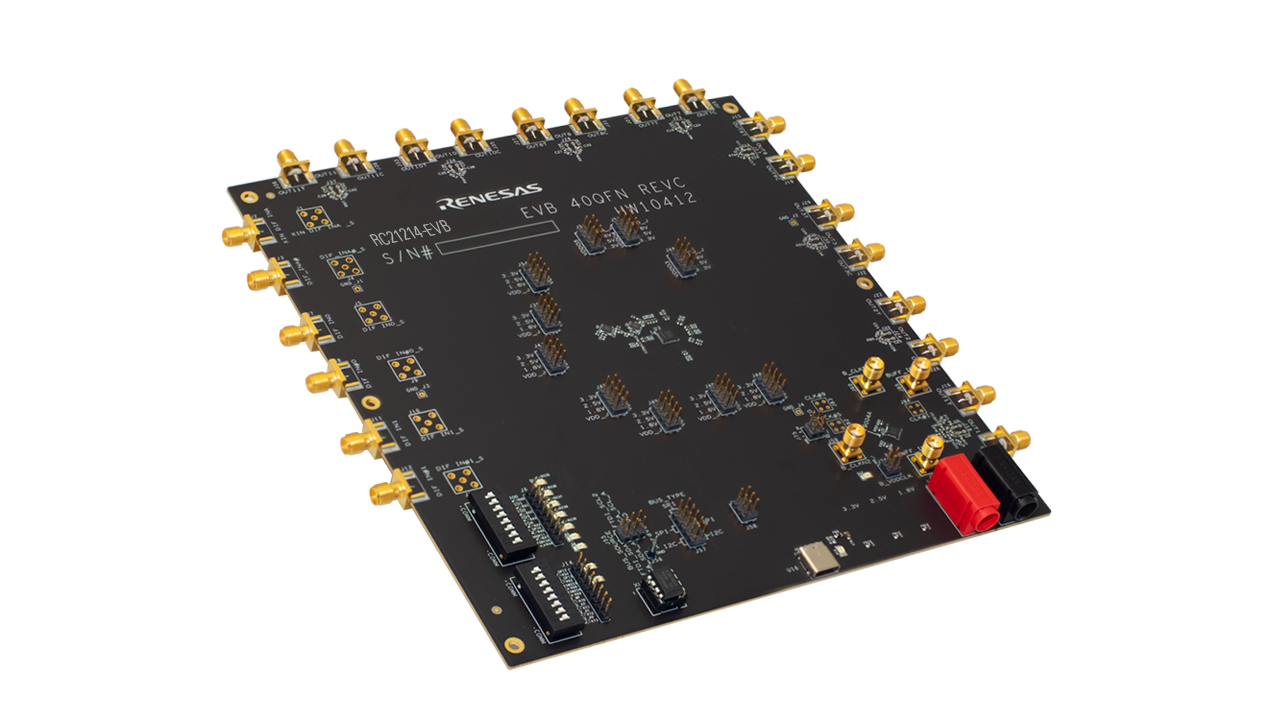

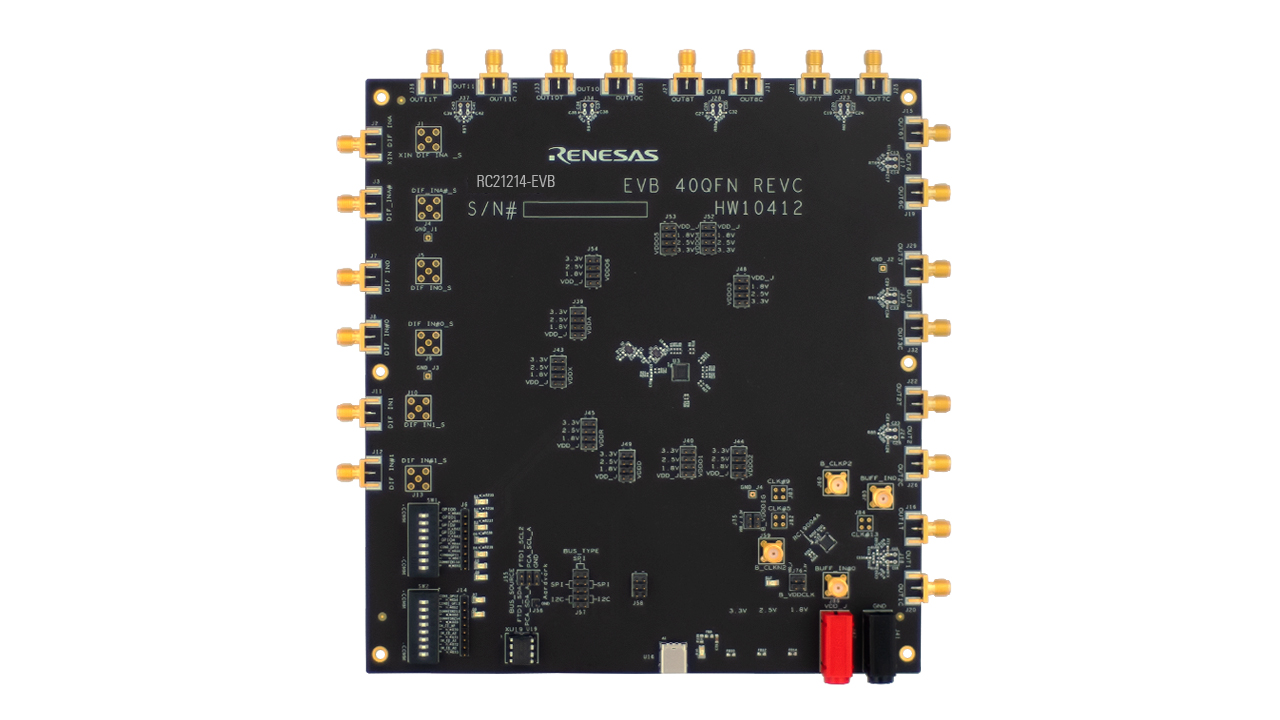

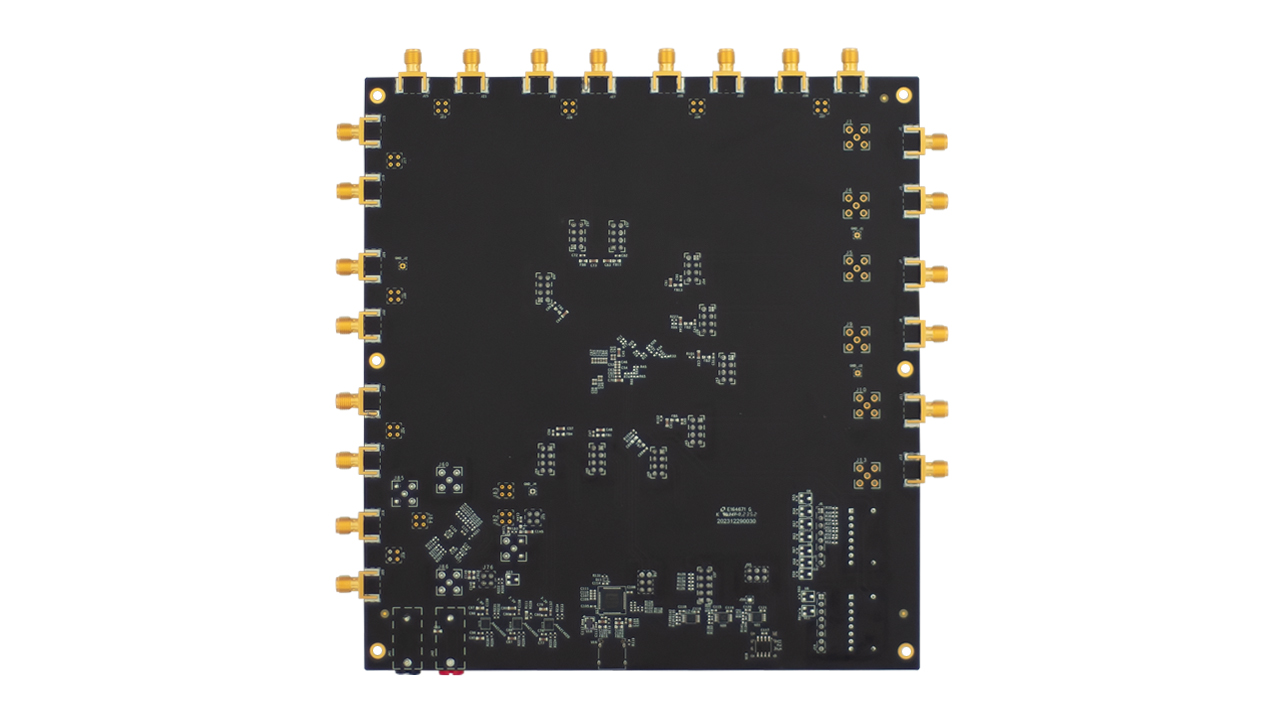

RC21214-EVB评估板（EVB）设计用于评估 RC21214 作为时钟发生器工作于频率合成器模式时，适用于商用汽车应用和PCIe Gen 1-6场景。
当评估版（EVB）通过USB连接到运行 "瑞萨电子集成电路工具箱（RICBox™）" 软件的计算机时，RC21214可以配置为各种频率，具有一流的商业性能。 评估版（EVB） 可在 -40 °C 至 105 °C 的温度范围内工作，VDD 支持3.3V、2.5V 和 1.8V。 2.5V 和 1.8V。
RC21214 支持多种功能，共有 12 对差分输出。 每对差分输出均可编程为 2路LVCMOS、1路LVDS 或者1路 LP-HCSL 输出。 有 7 个通用输入/输出 口（GPIO） 和 2 个通用输入口 （GPI），用于配置为输出使能、配置选择和状态输出等。 电压电平可通过跳线设置。 该RC21214符合 ISO 9001 和 AEC-Q100 标准，支持PPAP规范。
特性
- 通过SMA支持外接无源晶振或有源晶振 （REFIN）
- 自动检测外接时钟输入源
- 具有支持高阻（Hi-Z）输出探头的测试点
- 通过USB供电的板卡可以通过跳线设置系统工作于 3.3V/2.5V/1.8V
- 板载 I2C 和 SPI 通信
- 通用输入口（GPI）和通用输入/输出口（GPIO）设置为LED 指示灯或者 DIP 开关
应用
- 汽车通信网关平台
- 客户可配置的功能评估
- 信息娱乐系统
- 网关
- 域控制器
- 区域控制器
