12路输出车用可编程时钟发生器评估板
RC21212-EVB评估板（EVB）设计用于评估 RC21212 作为时钟发生器工作于频率合成器模式时，适用于商用汽车应用和PCIe Gen 1-6场景。
当评估版（EVB）通过USB连接到运行 “瑞萨集成电路工具箱（RICBox™） ” 软件的计算机时，RC21212可以配置为各种频率，具有一流的商业性能。 评估版（EVB） 可在...
概览
描述

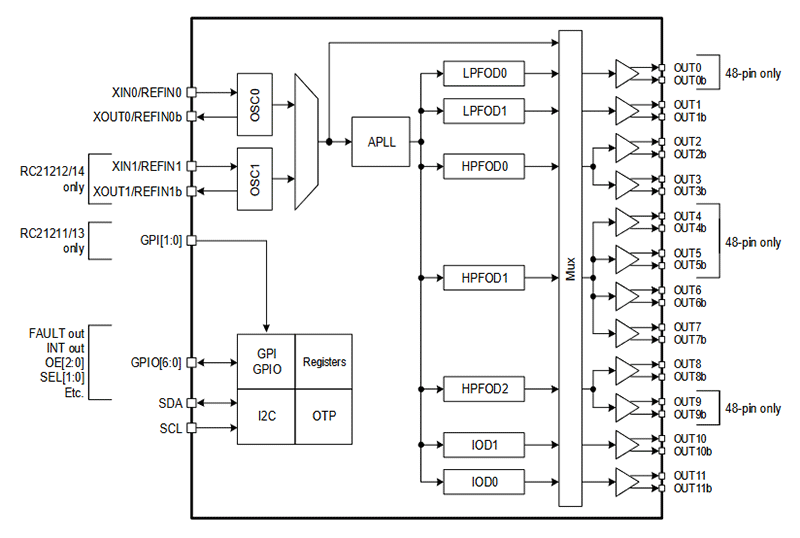

RC2121 系列器件是支持汽车应用的高性能可编程时钟发生器，具有针对于汽车应用高可靠性要求的额外诊断功能。 RC2121 系列时钟发生器符合 ISO 9001 和 AEC-Q100 标准，可在 -40 °C 至 105 °C（相当于 2 级）的温度范围内工作，并可提供生产零件批准流程 （PPAP） 支持。
特性
- 169fs RMS 相位抖动 （12kHz 至 20MHz、156.25MHz）
- PCIe® Gen6共模模式时钟 （CC） 27fs RMS
- PCIe SRIS 和 SRNS时钟 模式支持
- 1kHz 至 650MHz（差分输出）和 1kHz 至 200MHz（单端输出）
- 支持LVCMOS、LVDS或低功耗HCSL(LP-HCSL)输出，通过简单交流耦合可支持LVPECL和CML制式。 LP-HCSL 内部集成端接
- 7 个可编程通用输入/输出口 （GPIO）
- 1MHz I2C 串口
- 多个配置可以存储在内部一次性可编程 （OTP） 存储器中
- 工作电压：1.8V和/或3.3V
- IATF 16949 生产支持
- 封装选项：
- 12 个差分输出或 24 个单端输出

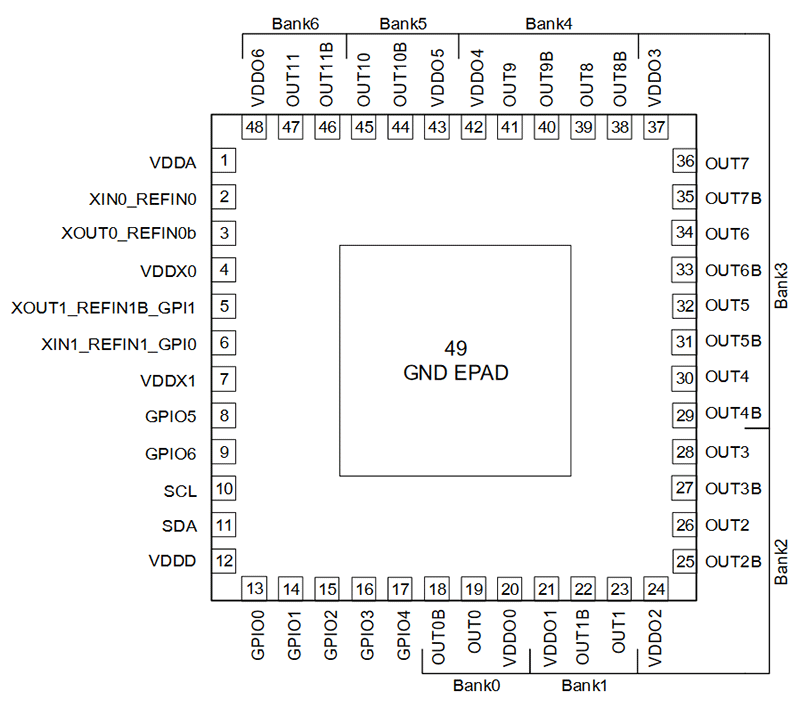

- 6mm x 6mm x 0.75mm、48-QFN 封装
- RC21211：单晶体输入
- RC21212：双晶体输入
- 8 个差分输出或 16 个单端输出

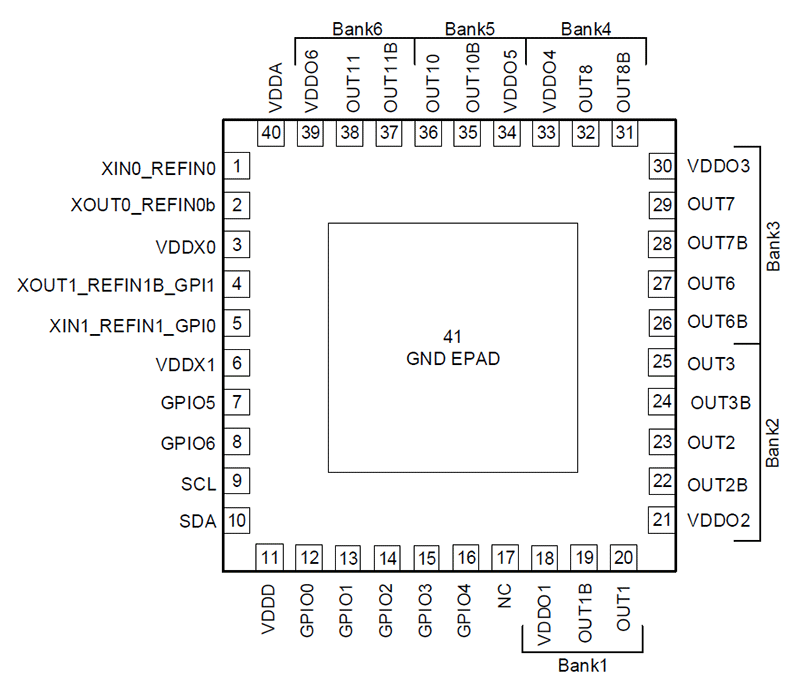

- 5mm x 5mm x 0.75mm、40QFN 封装
- RC21213：单晶体输入
- RC21214：双晶体输入
- 12 个差分输出或 24 个单端输出
产品对比
应用
- 信息娱乐系统
- 网关
- 域控制器
- 区域控制器
