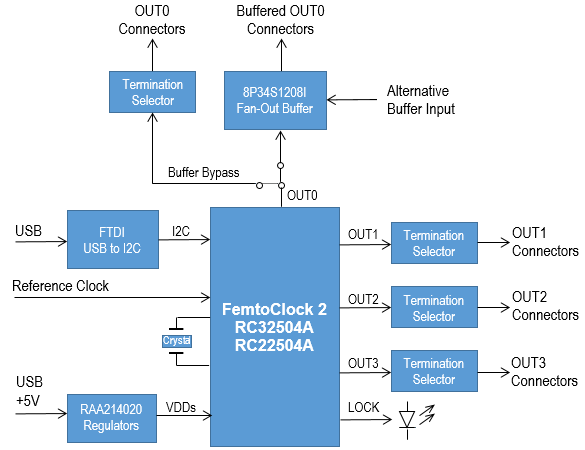

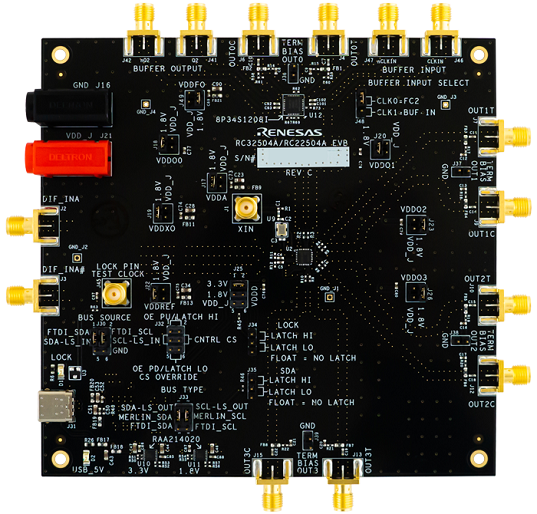

这是用于 RC32504A 和 RC22504A 使用点抖动衰减器和时钟发生器的评估套件。 该电路板装有一个 RC32504A 器件。 RC22504A 在功能上是 RC32504A 的子集，因此该板可用于评估两者中的任意一种或两种器件。 有关产品的更多详细信息，请参阅设备页面。
特性
- 抖动低于 100fs RMS （10kHz 至 20MHz）
- 符合 ITU-T G.8262 同步以太网/OTN（EEC/OEC）和 ITU-T G.8262.1 增强型同步以太网/OTN（EEEC/EOEC）标准
- PLL 内核由小数反馈模拟 PLL（APLL）组成，可选择由数字 PLL（DPLL）控制
- 采用 25MHz 至 80MHz 晶振或 XO 工作
- APLL 频率与输入/晶振频率无关
- 用作频率合成器、抖动衰减器、同步设备从时钟或数控振荡（DCO）
- DPLL 环路滤波器可编程范围为 0.1Hz 至 12kHz
- DCO 的调谐粒度为 < 1ppb
- 可编程输入缓冲器支持 HCSL、LVDS 或两个 LVCMOS，无需外部端接
- 输入频率：1MHz 至 800MHz （LVCMOS 为 250 MHz）
- 参考监视器对输入时钟进行鉴定/取消鉴定
- 可编程状态输出
- 4 个差分/8 个 LVCMOS 输出
- 从 10MHz 到 1GHz 的任何频率（LVCMOS 为 180MHz）
- 可编程输出缓冲器支持 HCSL（直流耦合）、LVDS/LVPECL/CML（交流耦合）或两个 LVCMOS
- 差分输出摆幅可选：400mV 至 800mV
- 输出时钟相位可单独调节，步长为 100ps
- 输出使能输入，具有可编程效果
- 支持高达 1MHz 的 I2C 或高达 20MHz 的 SPI 串行处理器端口
- 复位后，可通过内部的客户自定义一次性可编程 （OTP） 存储器自动配置，具有多达四种不同的配置
