描述

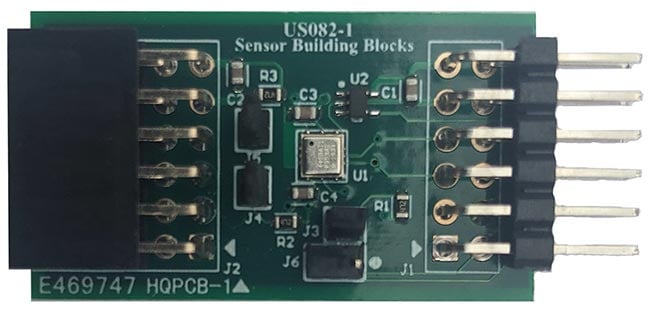

US082-ZMOD4410EVZ 板可在自定义系统设计中快速完成 ZMOD4410 气体传感器模块的原型开发。此款传感器用于检测室内空气质量 (IAQ)。 标准 6A 型 Pmod™ 板(I2C 扩展板)可通过配套的连接器转换板,嵌入任何所需的 MCU 评估套件中。

US082-ZMOD4410EVZ 板两侧均配有 Pmod 连接器,可用于在菊链式解决方案中连接其他 6/6A 型开发板。在此方案中,同一 MCU Pmod 连接器上可搭载多个传感器。 Renesas IDE (e2 studio) 的辅助软件提供用以连接传感器和 MCU 的代码生成功能,因此可大幅缩短开发时间。 凭借标准的连接器和辅助软件,US082-ZMOD4410EVZ 非常适合用于通过 Renesas 快速连接平台快速搭建物联网系统。

特性

  • 装有适用于 ZMOD4410 室内空气质量传感器样品的气体传感器模块:
    • 测量总有机化合物 (TVOC) 浓度和 IAQ
    • 通过算法估测二氧化碳水平 (eCO2)
    • 分辨含硫气体的算法
  • 标准 6A 型 Pmod 连接器支持 I2C 扩展接口
  • 双连接器可实现菊链式解决方案中的信号传递
  • e2 studio 的辅助软件具有一键代码生成功能,可极大地缩短开发时间

应用
