描述
ZMOD4510-EVK 简化了对 ZMOD4510 气体传感器的 O3 和 NO2 评估。 此传感器模块的固件支持在多种模式下运行传感器：NO2 O3 和超低功耗 （ULP O3） 模式。 根据所选模式，输出可以显示为原始信号（电阻）、基于 EPA 和绝对臭氧 （O3） 和 NO2 浓度的标准化 AQI 等级。 要启动传感器，只需通过 USB 将 EVK 连接到 Windows PC，然后使用提供的评估软件即可。

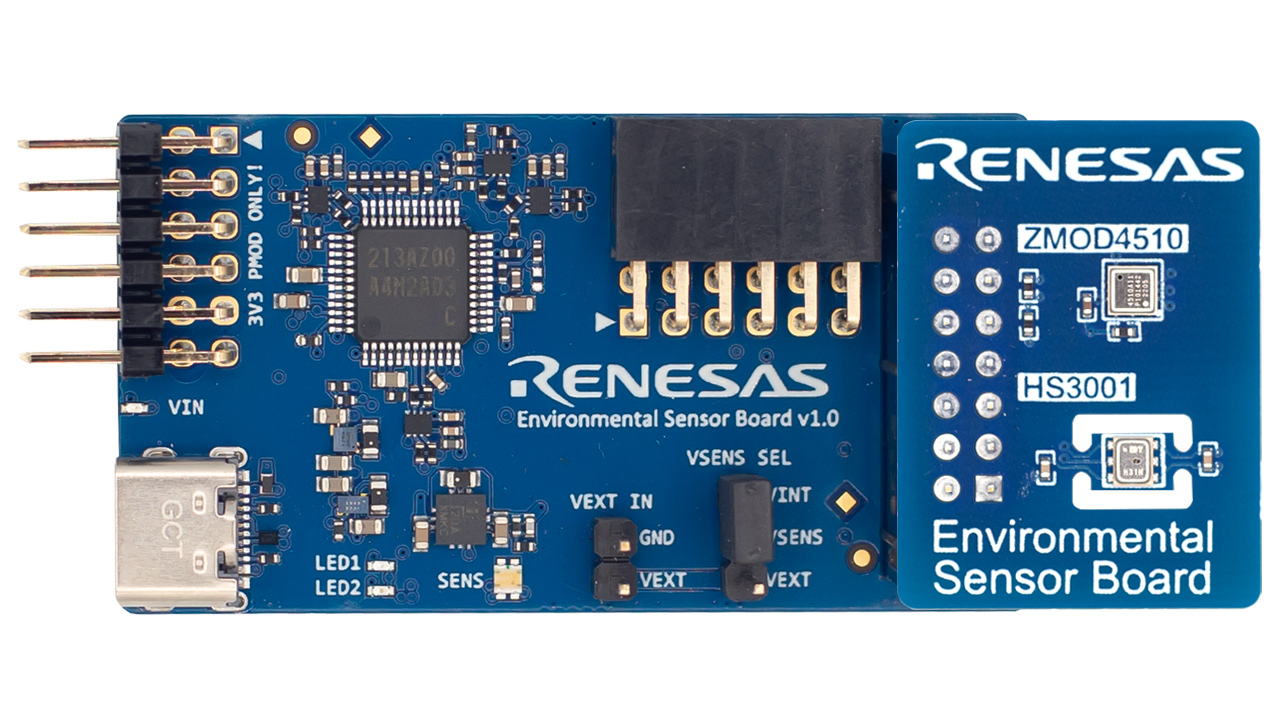

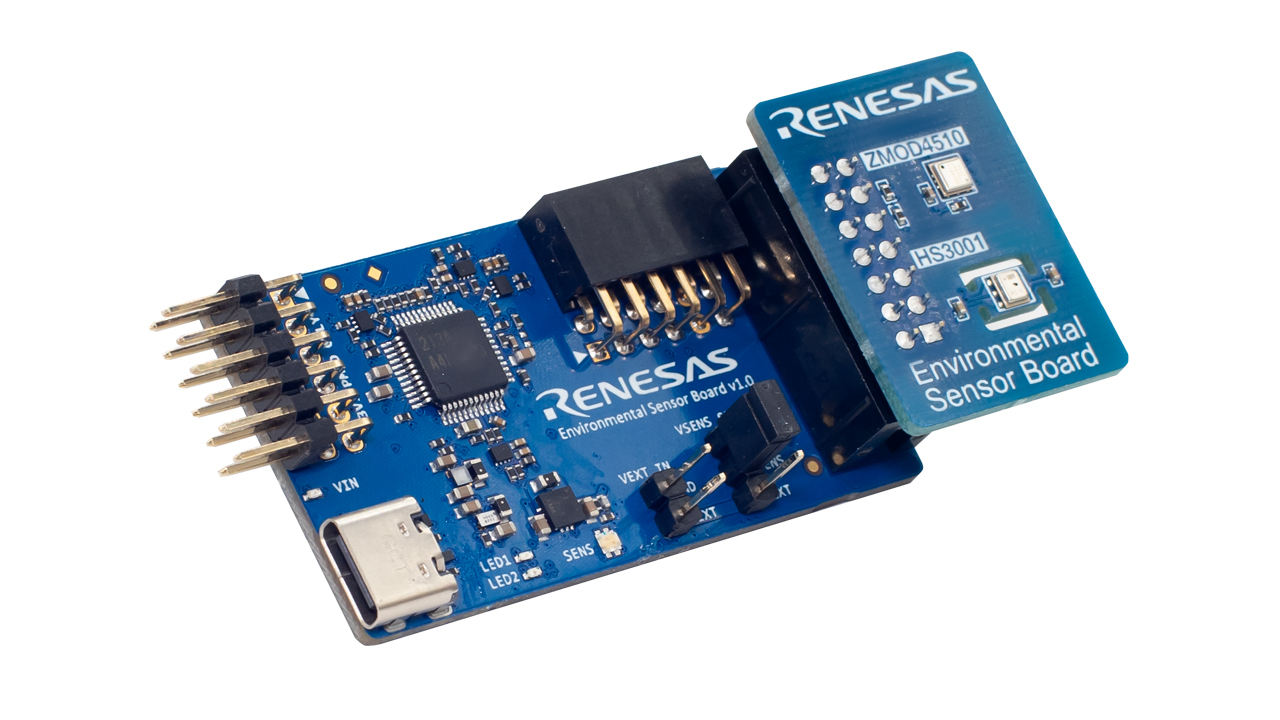

ZMOD4510-EVK 由以下部分组成：

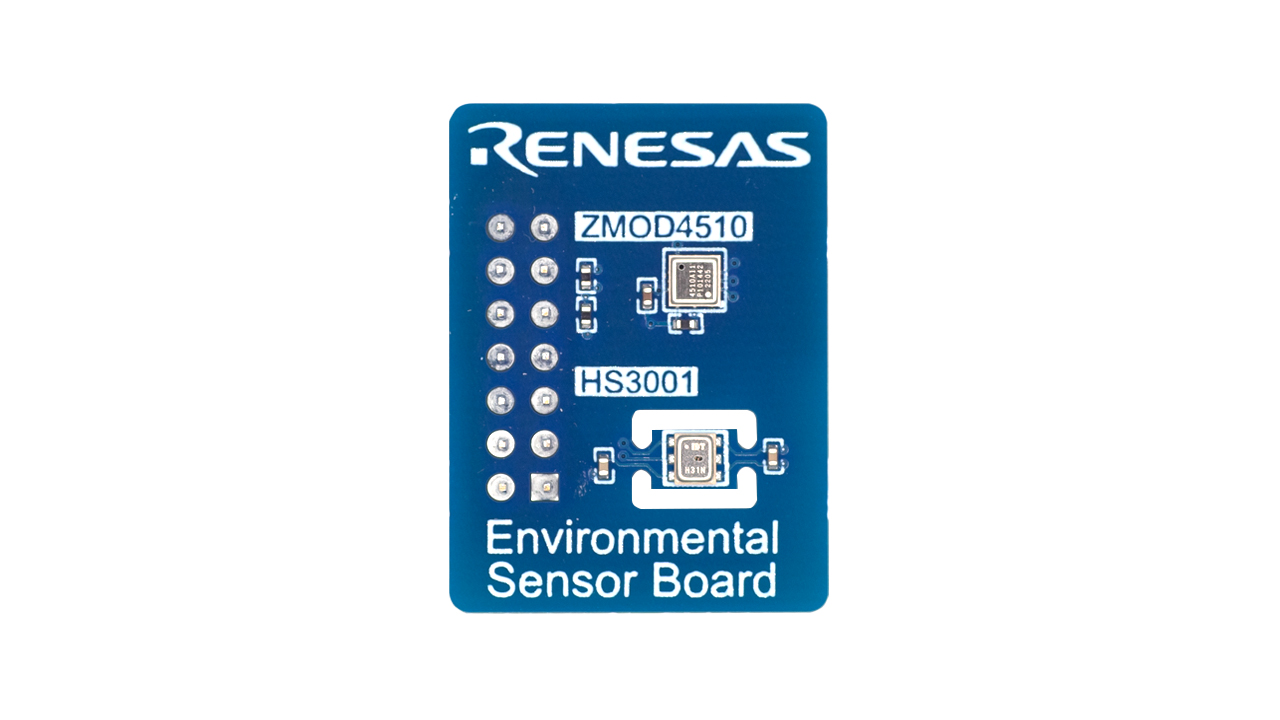

- ZMOD4510 和 HS3001 传感器子板
- 环境传感器通信（ESCom）板
- USB 连接线
- 快速入门指南
评估套件软件（GUI）可从本页的软件下载部分下载。
特性
- 加速 Renesas 环境传感器的配置和评估
- 支持每个传感器的所有工作模式，包括超低功耗和 AI 技术
- 参照适用的国际标准，提供与传感器相关的算法输出
- 使用Renesas提供的软件，包括可执行的图形用户界面（GUI）或编程示例
- 允许轻松连接各种环境传感器衍生产品的 Pmod™ 板，并通过 I2C 接口与其他传感器产品无缝集成
- 提供有关空气质量传感的背景信息和使用传感器固件的指南
- 提供额外的引脚，用于测量功耗和电源电压
应用
设计和开发
软件与工具
相关评估板和套件
评估
室外空气质量传感器 Pmod™ 板（Renesas 快速接入式物联网）
US082-ZMOD4510EVZ 板可在自定义系统设计中快速完成 ZMOD4510 气体传感器模块的原型开发。此款传感器用于检测室外空气质量 (OAQ)。 标准 6A 型 Pmod™ 板（I2C 扩展板）可通过配套的连接器转换板，嵌入任何所需的 MCU 评估套件中。
US082-ZMOD4510EVZ 板两侧均配有 Pmod 连接器，可用于在菊链式解决方案中连接其他 6/6A 型开发板。在此方案中，同一 MCU Pmod 连接器上可搭载多个传感器。 Renesas IDE (e2 studio) 的辅助软件提供用以连接传感器和 MCU 的代码生成功能，因此可大幅缩短开发时间。...
