概览
描述

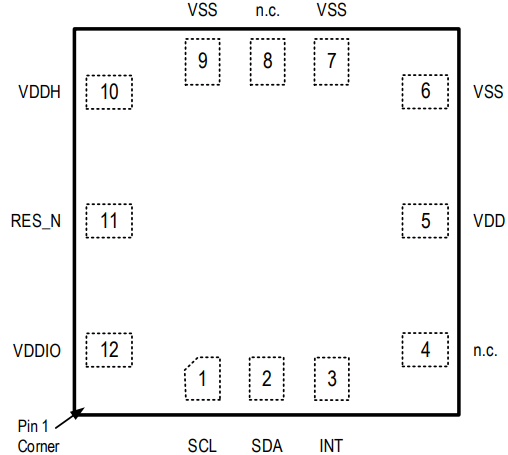

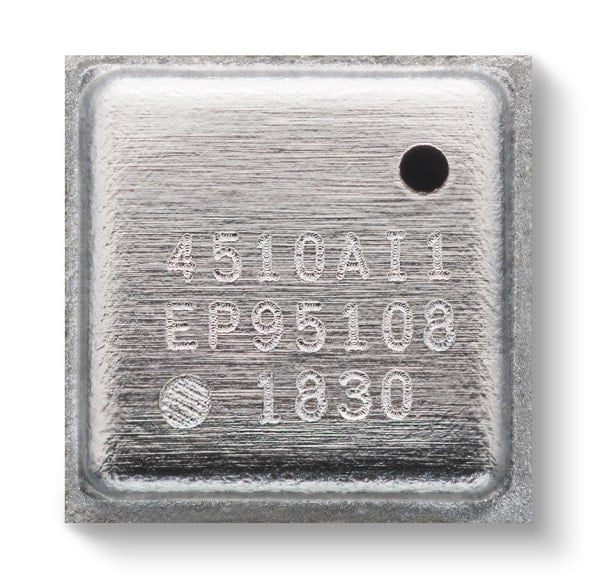

ZMOD4510 气体传感器平台可检测各种室内和室外应用中的空气质量。 该模块是一个 12 引脚的 LGA 封装组件（标准版本 3.0mm x 3.0mm x 0.7mm），由气体检测元件和 CMOS 信号调理器组成。 该模块的检测元件由硅基MEMS结构上的加热器元件和金属氧化物（MOx）化学电阻组成。 信号调理器控制传感器温度并测量金属氧化物电阻值，金属氧化物电阻值的用途是检测气体浓度。
免费提供的固件可以使用相同的硬件平台，基于传统和机器学习算法以及嵌入式人工智能（AI），实现不同的 ZMOD4510 功能。这用于根据空气中存在的气体，确定空气质量指数（AQI）的输出。测量结果可以通过带有用户微处理器的 I2C 接口读取，该微处理器处理数据以确定存在的气体水平并根据国际标准指示 AQI 显示。 凭借其最新的超低功耗模式，ZMOD4510 是检测室内和室外臭氧和二氧化氮的绝佳选择。
特性
- 基于操作方法的传感器输出：
- 二氧化氮（NO2）和臭氧（O3）的非选择性测量
- 使用超低功耗进行选择性臭氧 （O3） 测量
- 支持美国环境保护署 (EPA) 等机构制定的空气质量国际标准
- 超低平均功耗，低至 0.2mW
- 外部复位引脚（低电平有效）
- 耐硅氧烷
- 符合 RoHS 标准
- 目标工作温度：-40 °C 至 +65 °C
- 电源电压：1.7V 至 3.6V
- 提供防水防尘版本（IP67 认证）
- 可用组件尺寸：
- 3.0 毫米 x 3.0 毫米 x 0.7 毫米 （标准版）
- 3.0 毫米 x 3.0 毫米 x 0.9 毫米 （IP67 版本）
产品对比
应用
设计和开发
软件与工具
开发板与套件
评估
ZMOD4510-EVK
过时
O3 和 NO2 气体传感器评估套件
ZMOD4510-EVK 简化了对 ZMOD4510 气体传感器的 O3 和 NO2 评估。 此传感器模块的固件支持在多种模式下运行传感器：NO2 O3 和超低功耗 （ULP O3） 模式。 根据所选模式，输出可以显示为原始信号（电阻）、基于 EPA 和绝对臭氧 （O3） 和 NO2 浓度的标准化 AQI 等级。 要启动传感器，只需通过 USB 将 EVK 连接到 Windows PC，然后使用提供的评估软件即可。
ZMOD4510-EVK 由以下部分组成：
- ZMOD4510 和 HS3001 传感器子板
- 环境传感器通信（ESCom）板
- USB...
Recommended Documents:
评估
室外空气质量传感器 Pmod™ 板（Renesas 快速接入式物联网）
US082-ZMOD4510EVZ 板可在自定义系统设计中快速完成 ZMOD4510 气体传感器模块的原型开发。此款传感器用于检测室外空气质量 (OAQ)。 标准 6A 型 Pmod™ 板（I2C 扩展板）可通过配套的连接器转换板，嵌入任何所需的 MCU 评估套件中。
US082-ZMOD4510EVZ 板两侧均配有 Pmod 连接器，可用于在菊链式解决方案中连接其他 6/6A 型开发板。在此方案中，同一 MCU Pmod 连接器上可搭载多个传感器。 Renesas IDE (e2 studio) 的辅助软件提供用以连接传感器和 MCU 的代码生成功能，因此可大幅缩短开发时间。...
Recommended Documents:
评估
EU045-EVK
有效
空气质量传感器评估套件
瑞萨电子 EU045-EVK空气质量传感器解决方案套件提供当前环境条件的实时数据，展示了瑞萨 ZMOD 气体传感器和相对湿度/温度传感器在易用型应用中的使用。 该传感器的蓝牙® 5.0 通信可在智能手机或平板电脑上运行的现代 GUI 上轻松实现数据可视化，并配备锂离子电池、充电器和 Qi 标准无线充电。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
