概览
描述

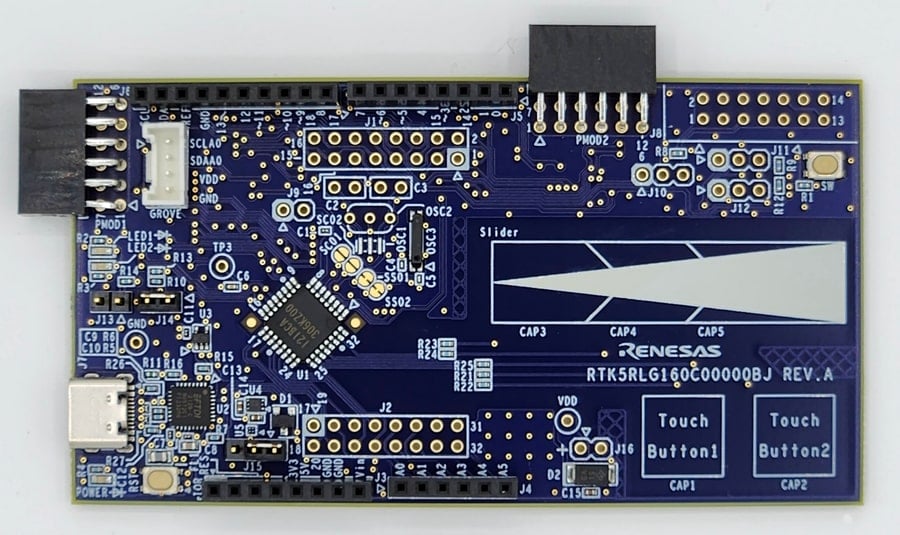

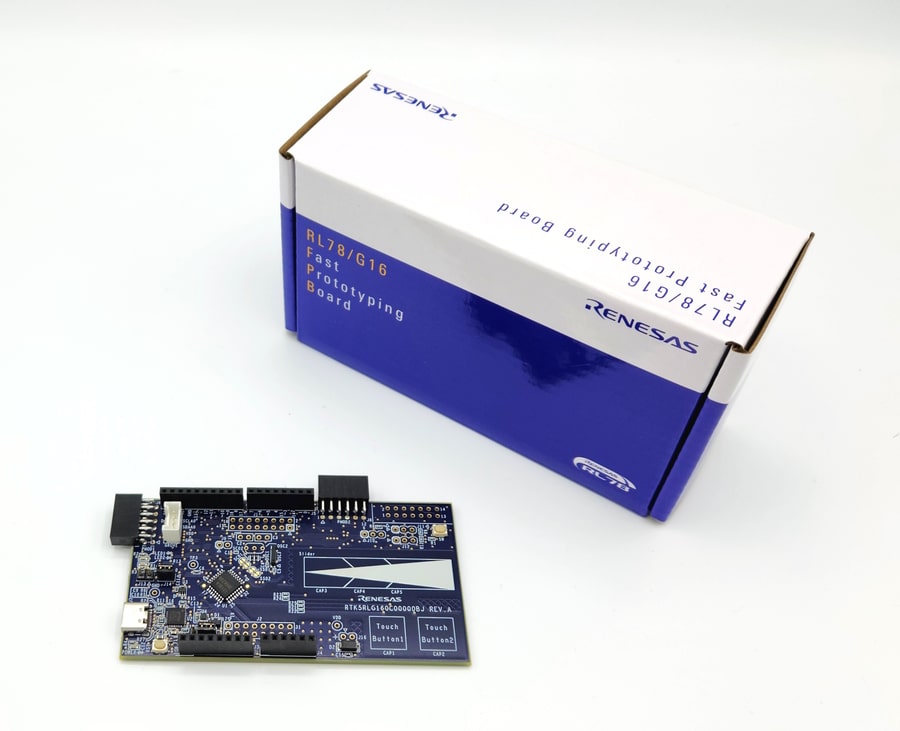

RL78/G16 快速原型开发板采用 RL78/G16 微控制器，是各种原型开发的理想选择。 它通过示例代码支持 Modbus ASCII/RTU 通信等。 内置的仿真器电路相当于 E2 仿真器 Lite，无需额外工具即可进行编程和调试。 此外，它还具有 Arduino Uno 和 Pmod™ 接口，可连接所有微控制器引脚，并且具有高可扩展性。 它包括两个触摸按钮和一个使用电容式传感器单元的滑块，这是 RL78/G16 独有的。 瑞萨电子还提供了一个 Arduino 库，支持在 Arduino IDE 上创建各种程序（草图）。
特性
- 配备 RL78/G16 16 位微控制器（32 引脚、ROM：32KB、RAM：2KB）
- 使用 USB 线连接到电脑，即可通过 COM 端口通信编写/调试程序
- 可以连接微控制器的所有引脚
- 标配 Arduino Uno、Pmod™ 和 Grove 接口
- 可提供 Arduino 库
- 配备电容触摸传感器按钮
- 支持各种 RL78 软件和工具
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| C Compiler Package for RL78 Family [CC-RL] C Compiler Package for RL78 Family [IDE: CS+, e² studio]
|
Compiler/Assembler | 瑞萨电子 |
| CS+ 瑞萨电子集成开发环境（IDE）[支持 MCU/MPU：RH850、V850、RX、RL78、78K0R、78K0]
（注意：CS+ 通常不会向美国和欧洲客户推广。
（注意：要在 CS+ 上对 RL78/G23 和 RX 系列 MCU 使用智能配置器，请为每个 MCU 系列安装智能配置器，从“设计和支持”>“开发工具”>“智能配置器”下载）
|
IDE and Coding Tool | 瑞萨电子 |
| e² studio - information for RL78 Family Eclipse-based Renesas integrated development environment (IDE).
|
IDE and Coding Tool | 瑞萨电子 |
| IAR Embedded Workbench for Renesas RL78 IAR Embedded Workbench provides extensive support for RL78 devices. IAR Embedded Workbench is a complete set of development tools with leading optimization technology for creating powerful automotive applications.
|
IDE and Coding Tool | IAR Systems |
| Renesas IAR Embedded Workbench Device-Support-Packages Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
|
IDE and Coding Tool | 瑞萨电子 |
7 items
|
||
样例程序
产品选项
当前筛选条件
视频和培训
RL78 Arduino 快速入门指南 - 如何将 RL78 板平台添加到 Arduino IDE 2
本视频介绍如何将瑞萨电子发布在 GitHub 上的 RL78 板添加到 Arduino IDE 2，并运行草图。
章节
00:00 开始
00:30 安装 Arduino IDE
00:49 安装工具
01:57 编写草图
02:17 设置 COM 端口
02:43 设置电路板
02:59 编译、上传、LED 闪烁
