RTK0ES1001C00001BJ

瑞萨电子 RX23E-B 解决方案入门套件是一款评估工具，专为使用 RX23E-B 32 位微控制器 (MCU) 进行传感器测量而设计。 该套件包括一个 RX23E-B MCU 评估板，配备了用于传感器测量的外设和软件（可在网站下载）。 购买套件后，即可立即开始模拟特性的测定。 该套件使开发人员能够缩短开发时间，从而更快地将产品推向市场。 RX23E-B 微控制器集成了高精度模拟前端 (AFE)，是工业传感器设备的理想选择。 此款 32 位 MCU 配备最大数据速率为 125kSPS 的高速 24 位 Delta Sigma 模/数转换器和 16 位数/模转换器，可在单个芯片上实现高速且高精度的传感器测量、计算、控制和通信。

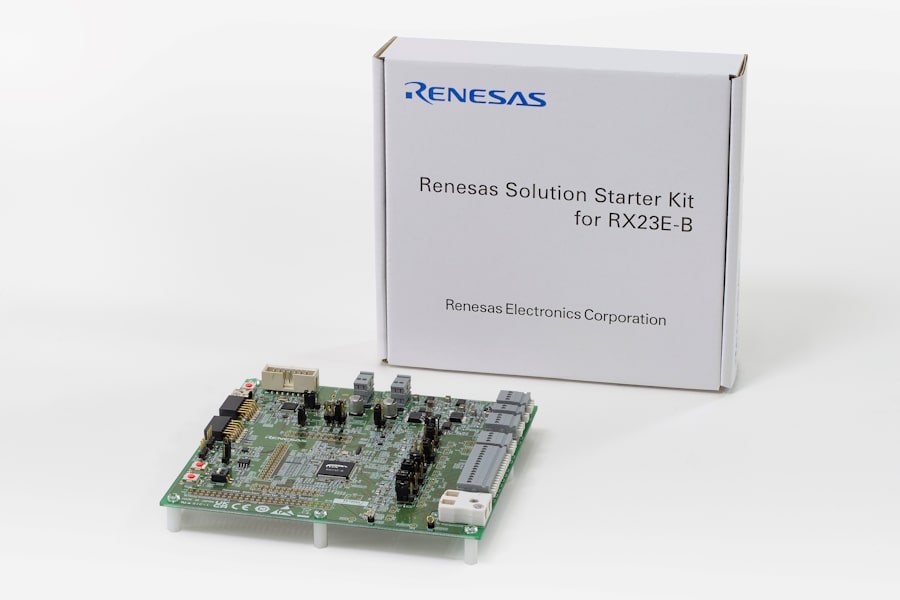

瑞萨电子解决方案入门套件 (RSSK) 配置

该 RSSK 包括配备 RX23E-B MCU 的评估模块、快速有效的AFE工具解决方案 (QE for AFE) 以及与 QE for AFE 通信的应用程序，用于控制模拟前端、模/数转换器和数/模转换器。

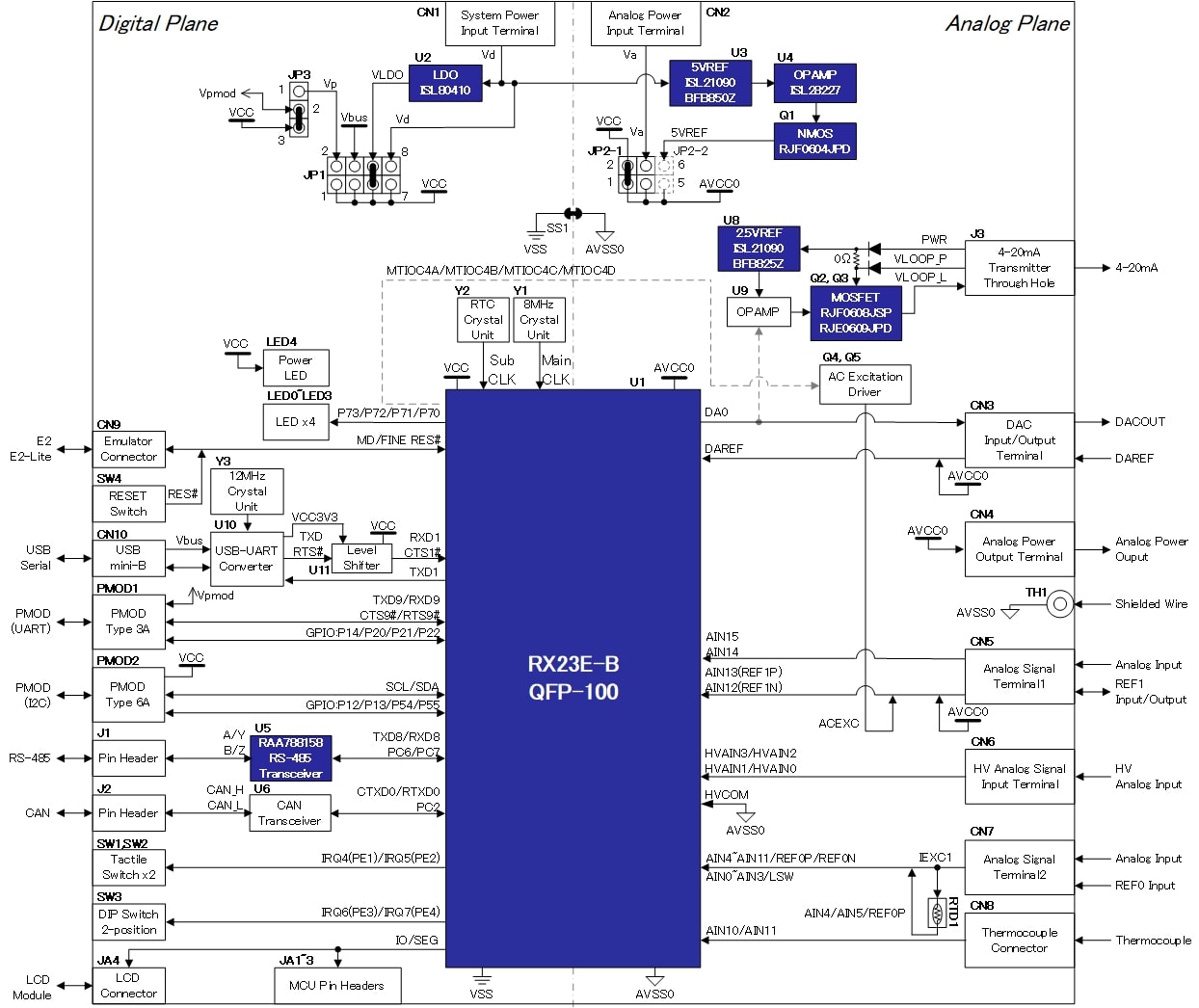

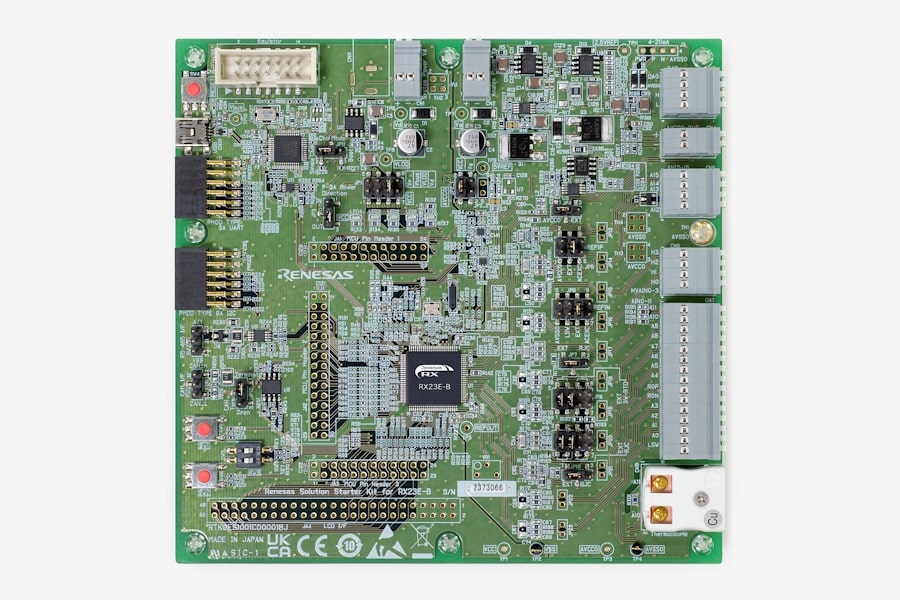

评估板配备模/数转换、热电偶测量、电阻温度检测器测量、称重传感器测量和数/模转换器输出电路，支持模/数和数/模转换器评估以及使用各种传感器的应用评估。

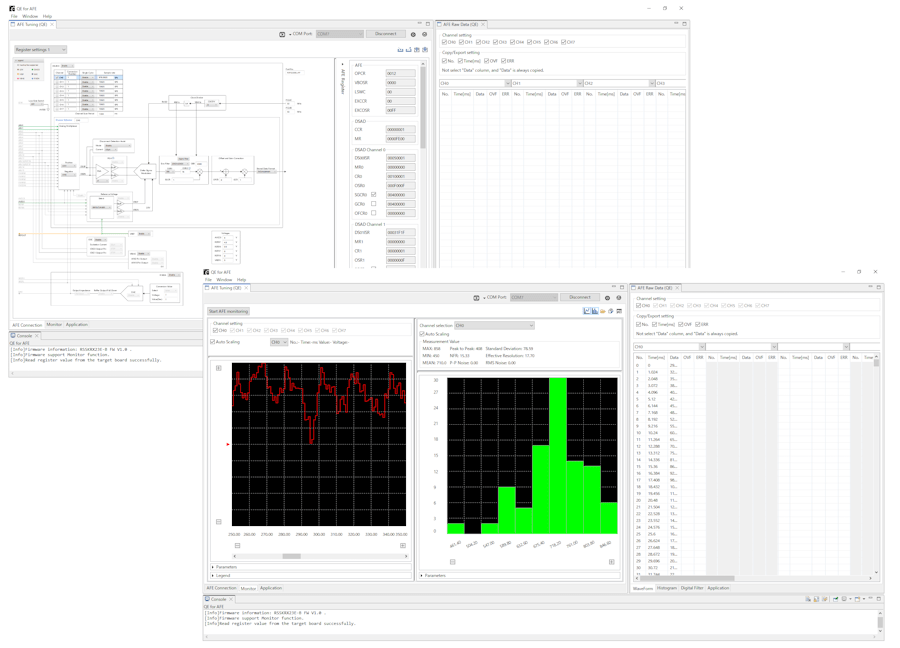

QE for AFE 是一种图形界面的支持工具，可以与控制应用程序结合使用，以设置 AFE、模/数转换器和数/模转换器的操作，并获取和显示模/数转换结果。

此套件还包括各种应用说明和示例程序，可为开发人员提供进一步的指导和支持。

组件

• 文档/样例程序
  • 用户手册：RSSKRX23E-B User's Manual
  • 快速使用指南：RSSKRX23E-B Renesas Solution Starter Kit for RX23E-B Quick Start Guide
  • 电路图、布线图、物料清单：RSSKRX23E-B Renesas Solution Starter Kit for RX23E-B Schematics, Pattern, Parts List
  • 控制应用程序：RX23E-B Group RSSKRX23E-B Board Control Program
• 开发工具
  • QE for AFE
• 相关应用文档/样例程序
  • Example of 4-20mA transmitter using built-in D/A converter
  • Example of weight measurement using AC excited load cell
  • Design and weight measurement of tiny board for digital load cell
  • Design and measurement of small board for 6-axis force sensor

“RSSKRX23E-B Board Control Program”中已经包含了出厂时写入RX23E-B MCU中的二进制文件。
