概览

描述

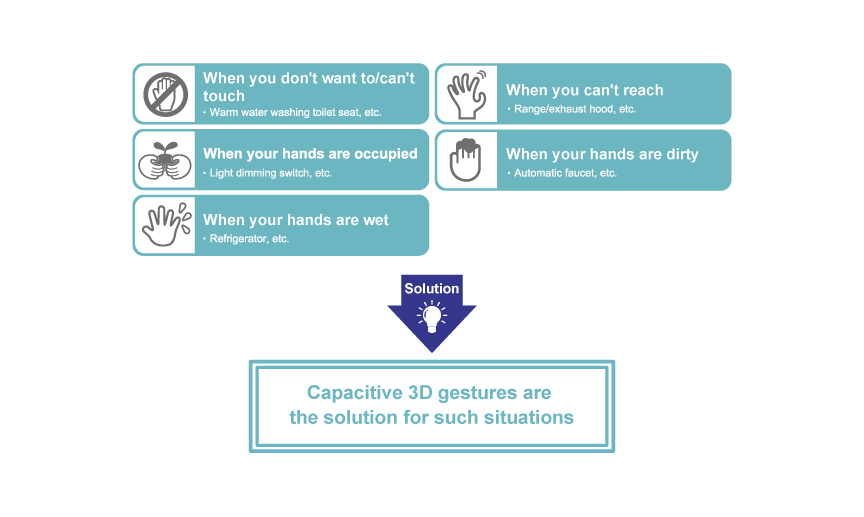

3D 手势参考设计是一种检测手势的解决方案,可利用瑞萨电子的电容式触摸解决方案检测手在空间中的位置(x、y 和 z 坐标)。 手在面板表面上方 200 毫米处的位置被转换为 x、y 和 z 坐标。 此外,由于可以高速监测坐标数据,因此可以使用手势(上下、左右、前后)和简单的模式识别来操作设备。

2D 手势参考设计是一种结合了多个电容式接近传感器的解决方案,用于检测手势,如长握或将手从一个电极移到其他电极,以实现简化的手势操作。

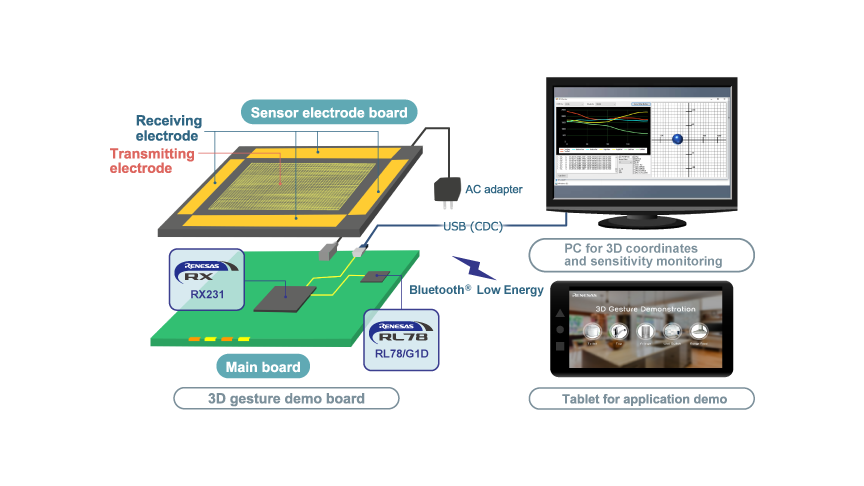

硬件信息

参考设计应用说明Gerber 数据

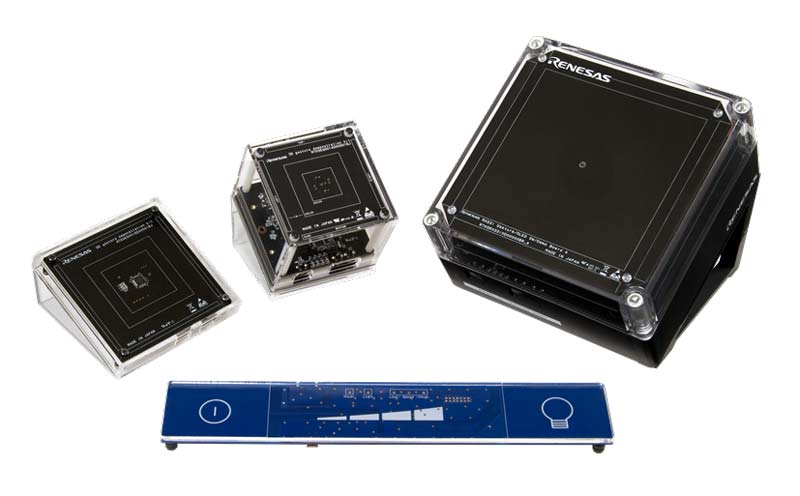

3D 标准版(160mm)RX2313D Gesture Demo Set (Standard Version) Hardware Guide v.1.00 (PDF | English, 日本語)3D Gesture Reference Design Standard Version Gerber Data (ZIP | English, 日本語)
3D 小型版(80mm)RX1303D Gesture Demo Set (Small Version) Hardware Guide v.1.00 (PDF | English, 日本語)3D Gesture Reference Design Small Version Gerber Data (ZIP | English, 日本語)
3D 超薄版(100mm)RX1303D Gesture Demo Set Slim version (Hardware) Rev.1.00 (PDF | English, 日本語)3D Gesture Reference Design Slim Version Gerber Data (ZIP | English, 日本語)
2D 手势 (300*50mm) RX1302D Gesture Solution Demo Set Hardware Rev.1.00 (PDF)2D Gesture Reference Design Gerber Data (ZIP | English, 日本語)
3D 手势电极板3D Gesture Electrode Board Hardware Guide (PDF | English, 日本語)3D Gesture Electrode Board Reference Design Gerber Data (ZIP)

软件配置

固件内容代码大小
3D 标准版(160mm)RX231
CTSU 3D Gesture Demo Set Sample Software (Standard version) - Sample Code (ZIP | English, 日本語)
手势识别二进制代码
坐标检测中间件
触摸 API
读卡: 34.2 KB
内存: 5.8 KB
3D 小型版(80mm)RX130
CTSU 3D Gesture Demo Set Sample Software (Small version) - Sample Code (ZIP | English, 日本語)
手势识别二进制代码
坐标检测中间件
触摸 API
ROM: 27.4 KB
内存: 4.8 KB
3D 超薄版(100mm)RX130
CTSU 3D Gesture Demo Set Sample Software (Slim version) - Sample Code (ZIP | English, 日本語)
手势识别二进制代码
坐标检测中间件
触摸 API
ROM: 27.3 KB
内存: 4.9 KB
2D 手势 (300*50mm) RX130
CTSU 2D Gesture Reference Design Demo Set Sample Software - Sample Code (ZIP | English, 日本語)
示例程序
触摸 API
读码卡: 38.8 KB
内存: 3.8 KB
3D 手势电极板
RA2L1 Group 3D Gesture Electrode Board Sample Software (PDF | English, 日本語)
样本程序ROM: 31.2 KB
内存: 5.4 KB

*手势识别、坐标检测中间件除电极放置、有无 USB 等外均相同。

电脑软件内容代码大小
3D 显示器工具
CTSU 3D Gesture Demo Set Evaluation Tool 3D Monitor v.1.00 - Sample Code (ZIP | English, 日本語)
可评估三维坐标、手势运动、电极灵敏度等
可执行 EXE 文件
2D 显示器工具
CTSU 2D Gesture Reference Design Evaluation Tool 2D Monitor v.1.00 - Sample Code (ZIP | English, 日本語)
可评估简化的手势操作、电极灵敏度等。
可执行 EXE 文件

特性

  • 基于瑞萨电子的高灵敏度、抗噪电容式触摸解决方案
  • 识别手在传感器上方 200 毫米处的位置
  • 精度高达1mm
  • 抗噪能力强,可与屏蔽装置配合使用
  • 可使用任何非导电材料进行传感,因此可以嵌入墙内。
  • 使用高性能、低功耗的 32 位微控制器和触摸 IP 为您的产品实现系统控制和手势操作
  • 也可将手势与触摸按钮结合使用
  • 支持 IEC 61000 4-3 等级 3
