概览
描述
非接触式按键参考设计使用瑞萨电子的电容式触摸解决方案，可以检测手指和手在接近，无需物理接触。 电极通过自电容检测手指的接近程度，并打开 LED。 该演示解决方案与所有类型的瑞萨电子电容式触摸 CPU 板兼容。
了解有关瑞萨电子非接触式按键解决方案的更多信息
非接触式按键电极板
特性
- 基于瑞萨电子的高灵敏度、抗噪电容式触摸解决方案
- 检测手指在靠近电极上方 15 毫米处
- 可以使用任何不导电材料（如玻璃或纸张）进行传感
- 支持 IEC 61000 4-3 3 级 B 类*
- 适用于白色家电、公共设施等各种应用
- 使用高性能、低功耗的 32 位微控制器（MCU）和触摸 IP 实现产品的系统控制和非接触式操作
- 可以结合其他电容式应用使用非接触式控制（水位测量 + 非接触式按钮）
* B 类：在嘈杂的环境中，当附近没有物体时不会误检。

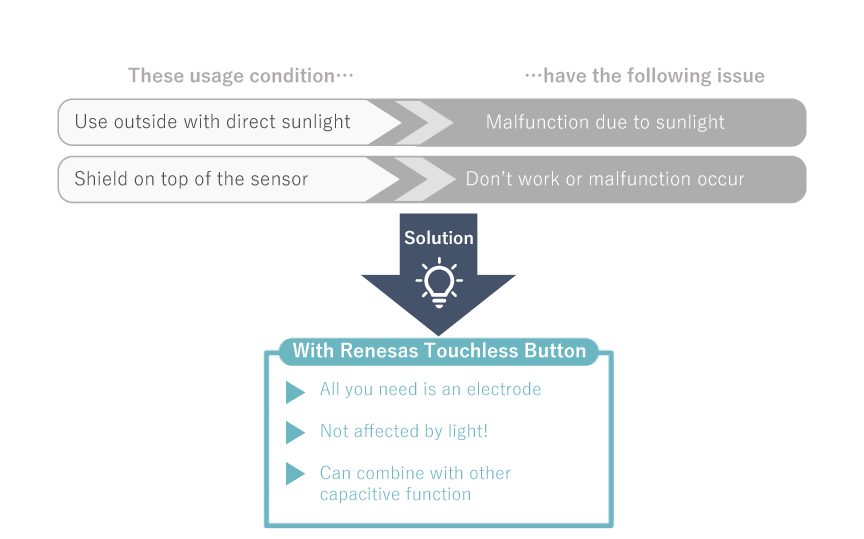

瑞萨电子非接触式按键参考设计的优势
瑞萨电子的非接触式按键参考设计解决了传统技术（红外传感器、超声波等）的问题。
图像

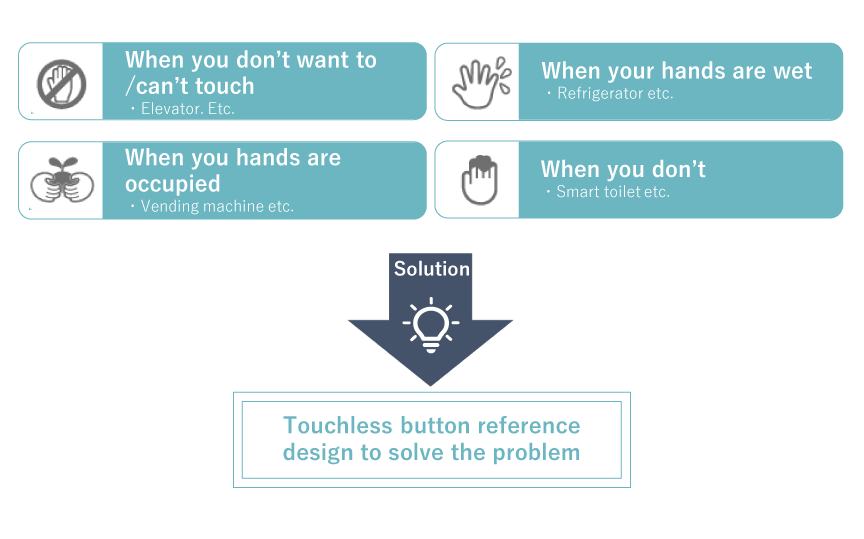

为何使用非接触式按键参考设计
图像

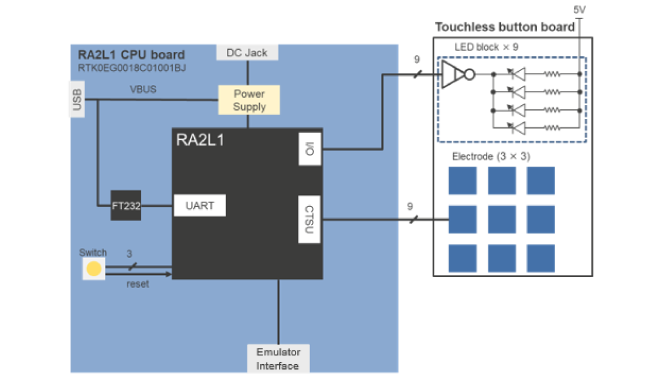

硬件信息
| 参考设计 | 应用指南 | Gerber 数据 |
|---|---|---|
| 非接触式按键演示解决方案 | RA2L1 Group Touchless Button Demo Solution (Hardware) (PDF | English, 日本語) | - |
| 非接触式按键电极板 | Capacitive Sensor Microcontrollers Touchless Button Electrode Board Rev.1.00 (PDF | English, 日本語) | - |
软件配置
| 固件 | 目录 | 代码大小 |
|---|---|---|
| RA2L1 Group Touchless Button Electrode Board Sample Software Rev.1.00 - Sample Code (ZIP) | 示例项目 | ROM：20024 字节 RAM：2816 字节 |
| RA2L1 Group Touchless Button Demo Solution Sample Software Rev.1.01 - Sample Code (ZIP | English, 日本語) | 示例项目 | ROM：16644 字节 RAM：2576 字节 |
| RA6M2 Group Touchless Button Demo Solution Sample Software Rev.1.00 - Sample Code (ZIP) | 示例项目 | ROM：13428 字节 RAM：2588 字节 |
| RX130 Group Touchless Button Electrode Board Sample Software Rev.1.00 - Sample Code (ZIP) | 示例项目 | ROM：36094 字节 RAM：4963 字节 |
| RX130 Group Touchless Button Demo Solution Sample Software Rev.1.00 - Sample Code (ZIP) | 示例项目 | ROM：19504 字节 RAM：4721 字节 |
| RL78/G23 Group Touchless Button Demo Solution Sample Software Rev.1.00 - Sample Code (ZIP) | 示例项目 | ROM：12094 字节 RAM：918 字节 |
| RL78/G23 Group Touchless Button Electrode Board Sample Software Rev.1.00 - Sample Code (ZIP) | 示例项目 | ROM：14404 字节 RAM：1184 字节 |
| RA6M2 Group Touchless Button Electrode Board Sample Software - Sample Code (ZIP) | 示例项目 | ROM：16500 字节 RAM：2716 字节 |
