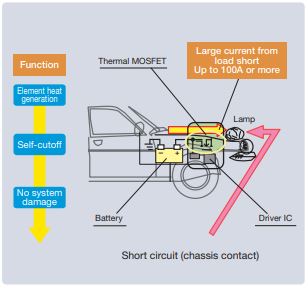

The RJE0623JSP is a P channel MOSFET for body lighting heater, power train, and 24V applications. It has built-in overheat protection functions and can function as a thermal FET.

特性

  • Nch/Pch: Pch
  • Number of channels: Single
  • Automotive: YES
  • VDSS (V): -60
  • ID (A): -1.5
  • RDS (ON) (mohm) max. @4V to 4.5V: 425
  • RDS (ON) (ohm) typ. @4V to 4.5V: 363
  • RDS (ON) (mohm) max. @8V to 10V: 350
  • RDS (ON) (ohm) typ. @8V to 10V: 272
  • Pch (W): 1.5
  • Tsd (°C) typ: 175
  • Package Type: SOP8
  • AEC-Q101 Compliant

产品对比

应用

  • Body lighting heater
  • Power train application
  • 24V automotive electronic equipment

文档

类型 文档标题 日期
数据手册 PDF 280 KB 日本語
产品可靠性报告 PDF 193 KB
指南 PDF 796 KB
宣传手册 PDF 9.16 MB
应用说明 PDF 3.23 MB 日本語
应用说明 PDF 648 KB 日本語
宣传手册 PDF 1.32 MB
7 items

设计和开发

模型

ECAD 模块

点击产品选项表中的 CAD 模型链接,查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用,可直接在 SamacSys 请求该符号或模型。

Diagram of ECAD Models

模型

类型 文档标题 日期
模型 - SPICE LIB 5 KB
模型 - SPICE LIB 5 KB
