Resonant Reset Forward Converters for Low Power Applications Evaluation Board

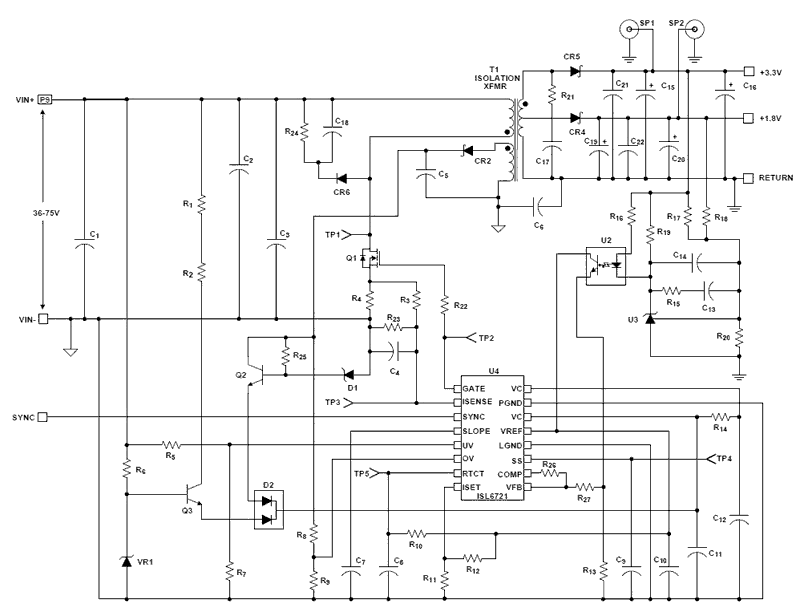

The ISL6721EVAL3Z evaluation board serves as a reference design for a single switch resonant reset forward converter with multiple outputs for typical industry...
特色文件:
概览
描述
ISL6721 是一款低功耗、单端脉宽调制（PWM）电流模式控制器，专为各种 DC/DC 转换应用而设计，包括升压、反激式和隔离式输出配置。 峰值电流模式控制可有效处理电源瞬变，并提供内置过流保护。 其他特性包括低功耗模式，在过压和过流关断故障期间，电源电流降至小于 200μA。 这种先进的 BiCMOS 设计具有低工作电流、高达 1MHz 的可调工作频率、可调软启动和双向 SYNC 信号，可将振荡器锁定到外部时钟，以满足对噪声敏感的应用需求。
特性
- 1A MOSFET 栅极驱动器
- 100μA 启动电流
- 具有峰值电流模式控制的快速瞬态响应
- 可调开关频率高达 1MHz
- 双向同步
- 低功耗禁用模式
- 因 OV 和 OC 关断故障而延迟重启
- 可调斜率补偿
- 可调软启动
- 可调过流关断门限
- 可调紫外线和过压线监测器
- 前沿消隐
- 集成热关断
- 1% 容差电压基准
- 可提供无铅型号（符合 RoHS 要求）
产品对比
应用
- 电信和数据通信电源
- 无线基站电源
- 文件服务器电源
- 工业电力系统
- 隔离式降压和回扫稳压器
- 升压稳压器
