概览
描述
ISL6726 是一款功能强大的单端 PWM 控制器，适用于采用 N 沟道或 P 沟道有源钳位配置中的有源钳位正激转换器拓扑结构、非对称半桥拓扑结构和具有同步整流功能的标准正激拓扑的应用。 这是一款电流模式 PWM 控制器，具备众多特性，可简化使用过程。 其众多特性包括精密振荡器，可精确控制死区时间和最大占空比，带 180° 相移双向同步，可用于交错应用，可调节软启动和软停止，低功耗禁用模式，以及砖墙过流保护的平均电流限制。 这种先进的 BiCMOS 设计具有启动和工作电流低、开关频率可调至 1MHz 以上、大电流 FET 驱动器和传播延迟极低等特点，可快速响应过流故障。

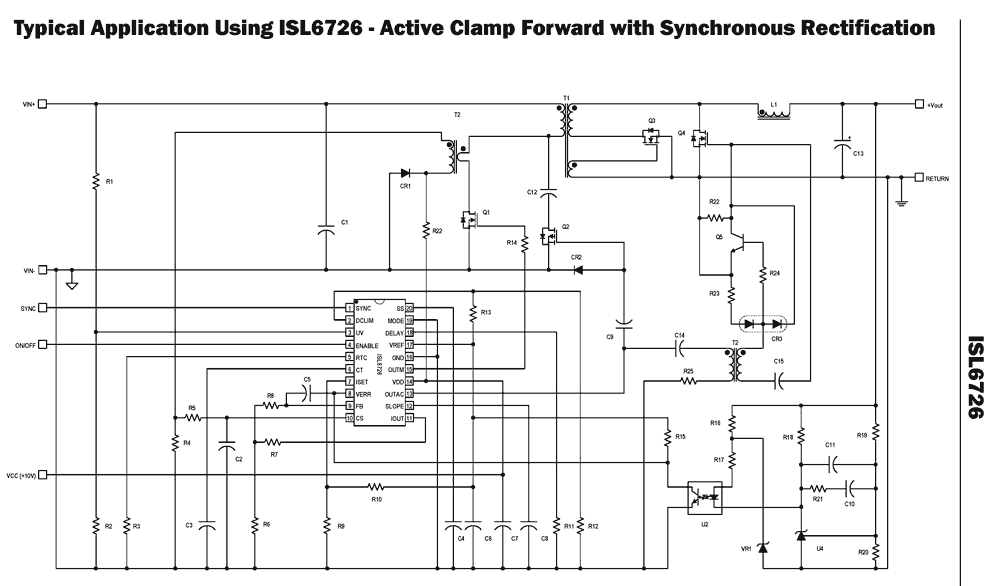

特性
- 精确最大占空比和死区时间控制
- 125μA 典型启动电流
- 可调峰值和平均电流限制保护
- 可编程振荡器频率
- 具有 180° 相移的双向同步，适用于交错式转换器应用
- 可调软启动和可选软停止
- 适用于同步整流器应用的可选最小占空比钳位
- 可编程倾斜补偿
- 支持 N 沟道和 P 沟道有源钳位 FET
- 主输出和有源钳位输出之间的可编程开关定时
- 可编程欠压锁定（UV）
- 输入电压依赖性占空比钳位
- 带低功耗禁用的 ENABLE 输入
- 内部过温保护
- 无铅（符合 RoHS 标准）
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.17 MB | |
| 宣传手册 | PDF 12.71 MB 日本語 | |
| 产品变更通告 | PDF 268 KB | |
| 应用说明 | PDF 509 KB | |
| 应用说明 | PDF 397 KB | |
5 items
|
||
设计和开发
开发板与套件
评估
ISL6726EVAL1Z
停产前限时购买
Current Mode Active Clamp Forward Evaluation Board
The ISL6726EVAL1Z evaluation board is a 48V input to 5V output DC/DC converter that can output current up to 40A.
The ISL6726EVAL1Z board uses the ISL6726, an advanced current mode PWM controller, to implement control of an active clamp forward. The circuit operates at fixed frequency with...
Recommended Documents:
评估
24V to 12V 90W Active Clamp Forward DC/DC Converter Evaluation Board
The ISL6726EVAL2Z evaluation board is a 24V input to 12V output DC/DC converter that can output current up to 7.5A. It is implemented with Renesas' ISL6726 active clamp forward (ACF) current-mode PWM controller. The board demonstrates fundamental functions of the ISL6726, including...
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
