概览

描述

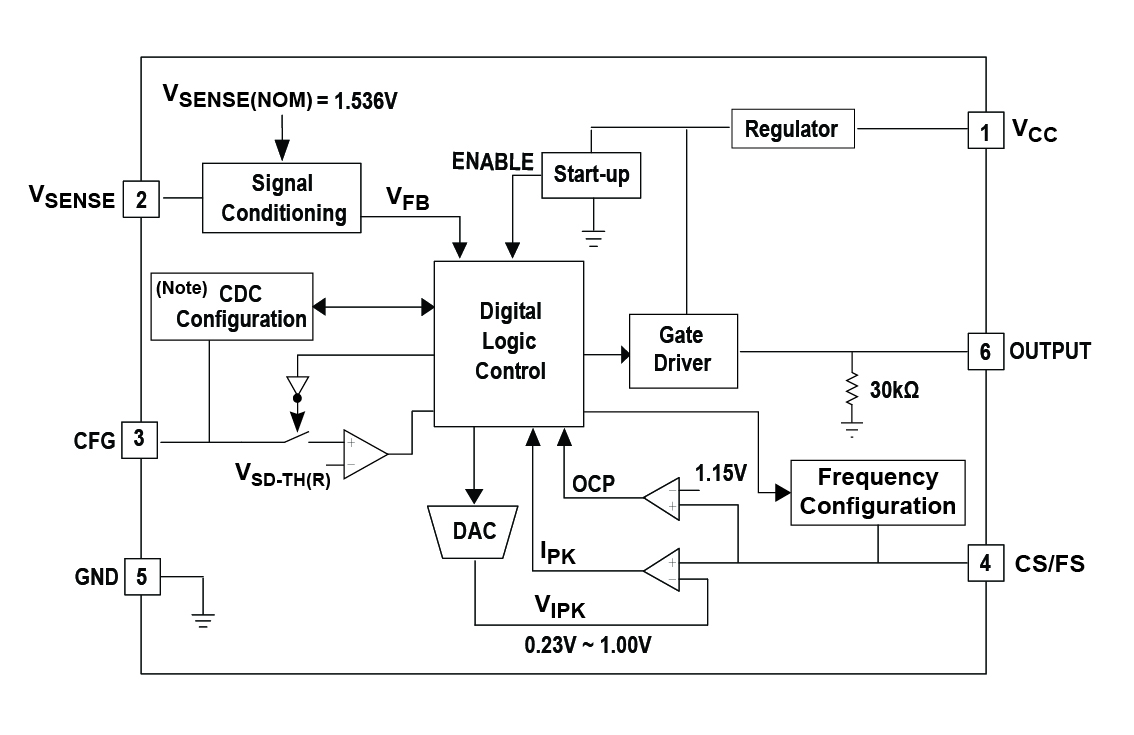

iW1702 是一款数字离线控制器,适用于最大功率为 45W 的 AC/DC 电源,并针对 9V 或更高的输出电压进行了优化。 该器件采用瑞萨电子的 PrimAccurate™ 初级侧控制技术,无需在次级侧安装光隔离器件,从而减少了组件数量和成本。

对于最高功率密度的电源,iW1702 可与 iW676 数字同步整流控制器配对,后者在电源次级侧驱动功率 MOSFET,以取代主整流二极管。

iW1702 集成了独特的轻负载工作模式,允许用户通过外部电阻器配置轻负载时的最低开关频率。 轻载模式切换频率越高,动态负载响应(DLR)就越好。 选择最低开关频率会降低空载功耗,从而对 DLR 性能产生负面影响。 在这种情况下,iW676 提供集成的有源电压位置(AVP)控制选项,可用于更快的 DLR,同时空载功耗小于 75mW。

该器件集成了整套保护功能,包括 SmartDefender™ 的高级打嗝技术,可防止电缆和连接器中的软短路。

iW1702 提供 DiaSIM™ 仿真模型。 了解更多信息和下载地址,请访问 DiaSIM™ 页面。

特性

  • 45W 最大输出功率

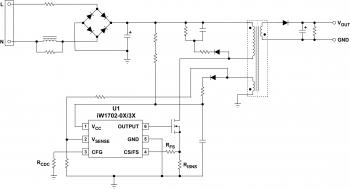

  • iW1702-0X/3X 选项:
    • 外部补充输出过压保护,针对 9V+ 输出电压进行了优化
  • iW1702-1X 选项:
    • 外部输入过压保护,支持 5V+ 输出电压
  • 可编程轻负载模式,以优化空载功耗和 DLR
  • 空载功耗 < 75mW
  • 符合 DoE VI 级和欧盟 CoC 第 5 版(第 2 阶段)外部电源标准
  • PrimAccurate™ 初级侧调节技术
    • 无需光耦合器
  • SmartDefender™ 智能打嗝技术
    • 防止电缆和连接器中的软短路
  • 附加保护功能
    • 输出短路保护
    • 输出过流保护
    • 过温保护
