概览

iW9802 数字 AC/DC 控制器集成了瑞萨电子获得专利的自适应零电压开关（ZVS）技术，可为任何交流供电产品提供超小型、轻量级、低成本且易携带的电源。 该器件在高开关频率下工作，让变压器和无源元件的体积大大缩小，它可以与包括行业标准可编程基准 (TL431) 在内的各种第三方控制器配合使用，为 RapidCharge 应用提供固定电压或可调输出电源。

iW9802 提供高效率、高电压和电流控制精度。 该器件为电流和电压保护提供高级保护功能，包括初级侧控制过压和过流保护电路，以防次级侧保护功能失效，从而让使用 iW9802 的电源更为可靠。

了解有关瑞萨电子专利自适应ZVS 技术的更多信息。

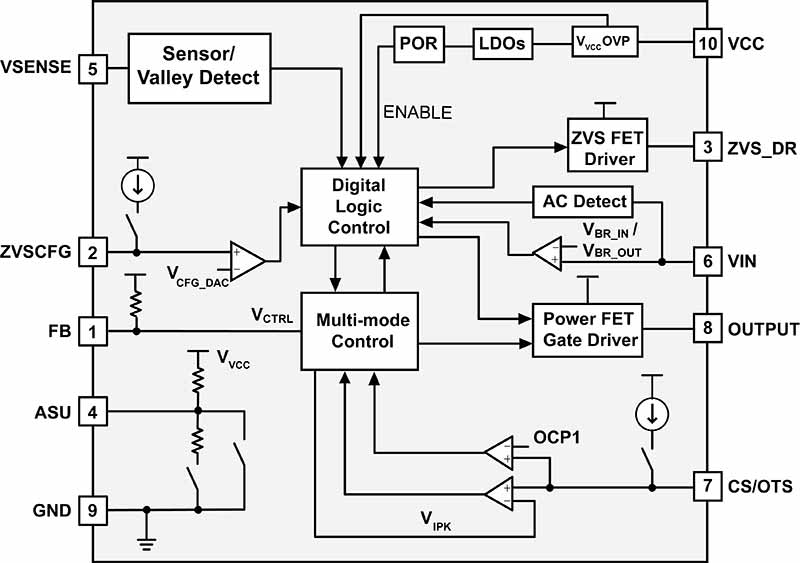

iW9802 Functional Block Diagram

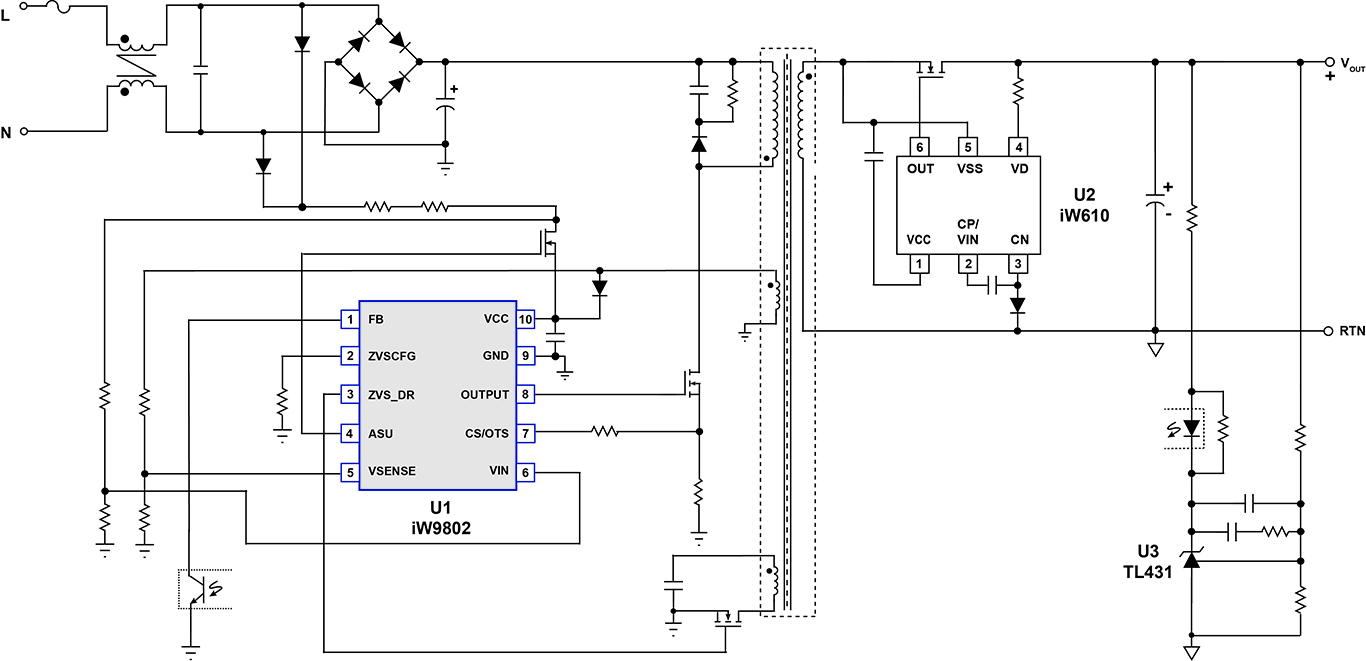

iW9802 Typical Applications Diagram
iW9802 Functional Block Diagram
iW9802 Typical Applications Diagram
  • 高开关频率
    • 更轻、更小的变压器
    • 无源元件更小，更易于控制 EMI
  • 获得专利的自适应 ZVS 控制，可实现高效率和低 EMI
    • 高效回收能源，最大限度地减少热量产生
    • 效率高达 94%
  • 用户可配置的 ZVS 时序可优化不同功率 MOSFET 的性能
  • 自适应无缝多模式控制（MMC）可提高效率并消除可闻噪声
  • 交流拔插检测和 X-cap 放电
  • 为以下方面提供充分保护：
    • 过压（OVP）
    • 过流（OCP）
    • 用户可配置过温
    • 击穿
    • 过压保护/欠压保护
    • V感应/I感应短路
    • 输出短路
    • 额外的初级侧过流保护（OCP）和过压保护（OVP）（如果光耦合器发生故障）
  • 硬连线状态机解决方案可防止快速充电器被黑客入侵。 了解更多信息，请参阅“RapidCharge™ 控制器防止快速充电器黑客攻击”博客

应用

  • 100W+ USB PD 电源，带第三方 PD 控制器
  • D+、D- 专有协议 RapidCharge 协议充电器
  • 电源工具
  • 工业电源
  • 网络通信设备
  • 笔记本电脑电源

文档

= 相关文档
类型 文档标题 日期
数据手册
iW9802 Datasheet
登录后下载 PDF 897 KB
产品简述
iW9802 Product Summary
PDF 624 KB
其他
Reference Design EBC10263: iW9802-07 +iW610-01 for 65W 20V/3.25A ZVS Design
登录后下载 ZIP 2.40 MB
3 items

设计和开发

ECAD 模块

Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.

扩展 ECAD 模块
Diagram of ECAD Models

产品选择

    Processing table
    Pkg. Type
    Carrier Type
    Moisture Sensitivity Level (MSL)
    购买 / 样片
    器件号
    iW9802-04
    circle有效
    memory
    view_in_ar
    可提供样片
    		 SOIC-10 Tape & Reel 1 获取样片,
    iW9802-07
    circle有效
    memory
    view_in_ar
    可提供样片
    		 SOIC-10 Tape & Reel 1 获取样片,
    iW9802-16
    circle有效
    memory
    view_in_ar
    可提供样片
    		 SOIC-10 Tape & Reel 1 获取样片,
    iW9802-21
    circle有效
    memory
    view_in_ar
    可提供样片
    		 SOIC-10 Tape & Reel 1 获取样片,
    IW9802-23
    circle有效
    memory
    view_in_ar
    可提供样片
    		 SOIC-10 Tape & Reel 1 获取样片,
    iW9802-36
    circle有效
    memory
    view_in_ar
    可提供样片
    		 SOIC-10 Tape & Reel 1 获取样片,
    iW9802-37
    circle有效
    memory
    view_in_ar
    		SOIC-10 Tape & Reel 1
