双输出 11W 三相输入反激式演示板

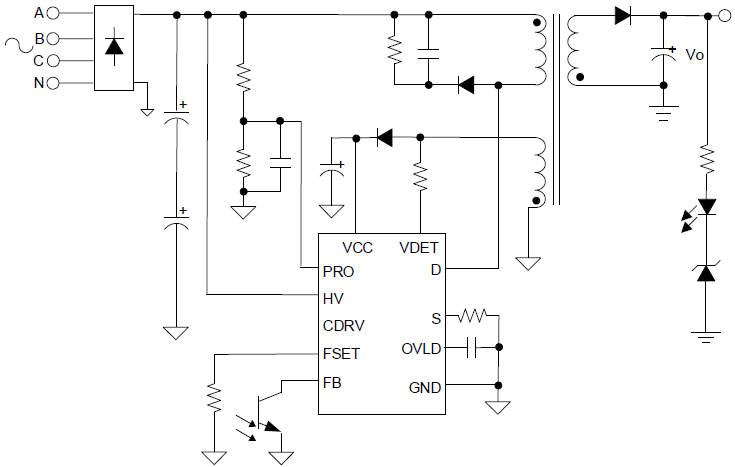

RTKA223182DR0000BU 双输出 11W 通用输入反激式演示板采用 RAA223182 1000V 稳压器，为智能电表应用提供了从 121VAC 至 500VAC，通用三相输入到 12.5V 和 5V 输出的低成本、高性能隔离式 AC/DC 解决方案。
概览
描述

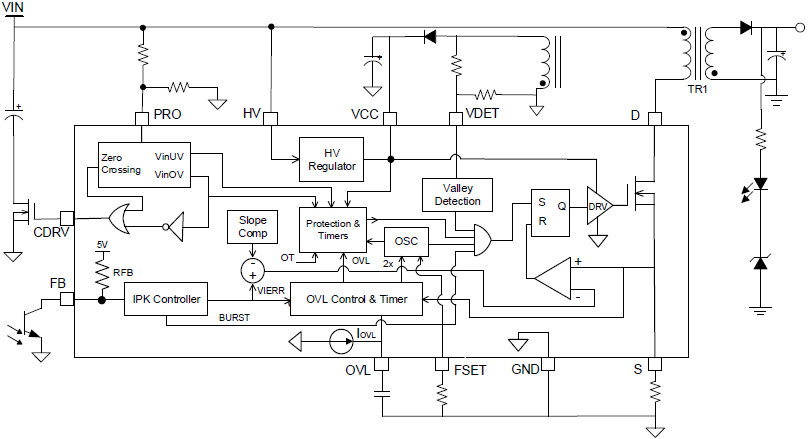

RAA223182 是一款离线反激式稳压器，内置 1000V MOSFET，设计用于高输入电压应用，如三相电表电源和其他一般隔离电源。 RAA223182 的通用三相输入电压功率可达 11W。
特性
- 反激式稳压器，采用 1000V 9Ω MOSFET
- 在重负载运行（21W 及以上）时倍频，以实现可编程持续时间（最长时间取决于热能力）
- 容错输入过压保护
- 谷底开关，降低开关损耗
- 可编程恒频 PWM 操作
- 轻负载时的突发模式操作
- 保护特性：短路保护（SCP）、过载保护（OLP）、输入欠压锁定（VinUV）、输入过压保护（OVP）、VCC过压保护（VccOV）、VCC 欠压锁定（VccUV）和过温保护（OTP）。
产品对比
应用
- 智能电表
- 大型家电
- 行业控制
