双输出 25W 通用输入反激式评估板
RTKA223882DE0000BU是一款通用输入电压的双输出25W 的反激式评估板，具有 RAA223882 700V 稳压器。 该板展示了一种低成本、高性能的隔离式 AC/DC 解决方案，从 85VAC 到 265VAC 的通用输入，用于 12V 和 5.9V 输出。 该RTKA223882DE0000BU具有一个输入 EMI...
概览
描述

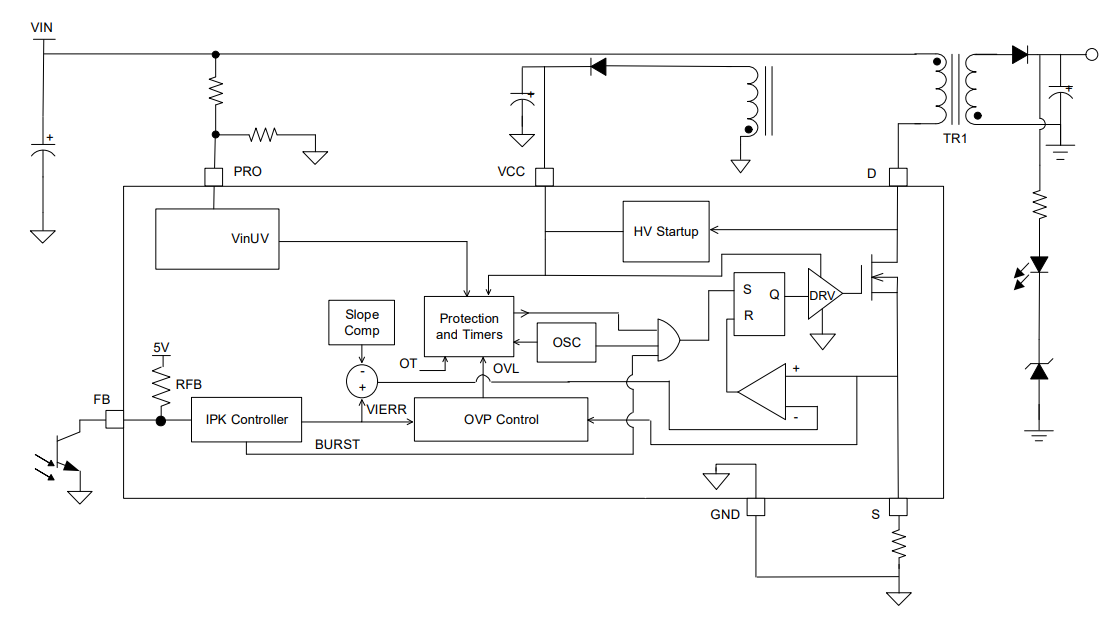

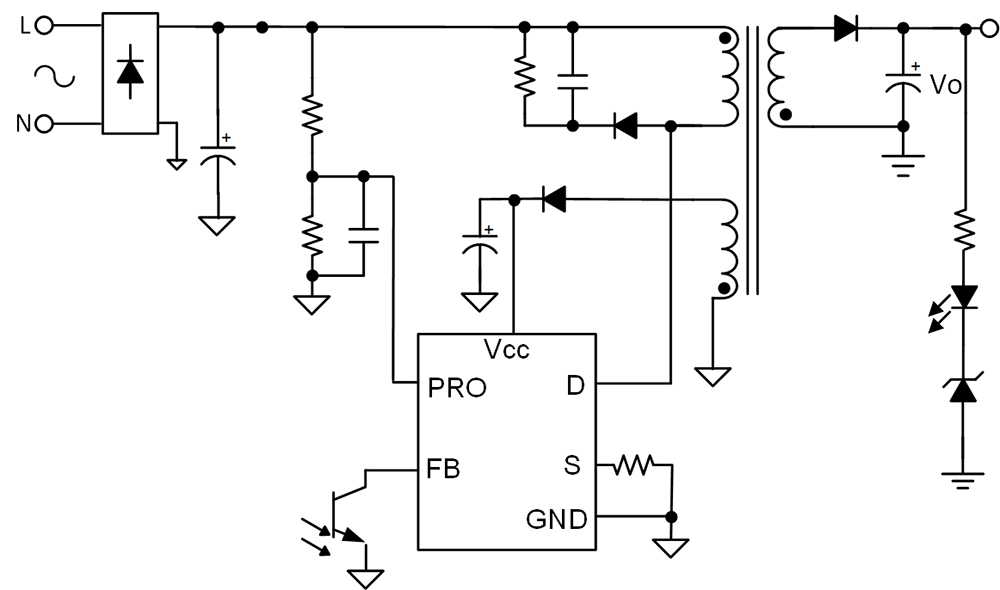

RAA223882是一款集成了 700V 功率 MOSFET 的离线反激式稳压器，为高输入电压应用（如家电、空调和 30W 输出的通用隔离式电源）提供了高性价比的解决方案。 反激式稳压器以 65kHz 的恒定开关频率工作，并采用电流模式控制。 在轻负载时，该器件以突发模式运行以降低功耗，并使用次级侧反馈来提供出色的输出电压调节。 该RAA223882具有集成的高压 （HV） 启动功能，可实现较少的系统组件数量。 它还提供频率抖动功能，以简化 EMI 滤波器设计。 该器件采用 7 Ld PDIP 封装。
特性
- 集成700V 1.5Ω MOSFET
- 以电流模式控制的恒频PWM工作方式
- 轻载时以突发模式工作
- 保护：
- 短路保护 （SCP）
- 过载保护 （OLP）
- 输入欠压保护 （VINUV）
- VCC 过压保护 （VCCOV）
- 输出开环保护 （OLP）
- 短路绕组保护 （SWP）
- 过热保护 (OTP)
产品对比
应用
- 大型家电
- 空调
- 工业设备
- 电视、机顶盒或 LCD/LED 显示器的辅助电源
