概览

描述

iW765集成了USB电源输出(USB PD)3.1接口控制器、同步整流器(SR)控制器和USB Type-C®断开场效应管,适用于低BOM总成本的USB PD充电器和高达 100W 的旅行适配器。 封装尺寸越小,单面PCB设计成本越低,还能保持USB PD适配器的高性能。

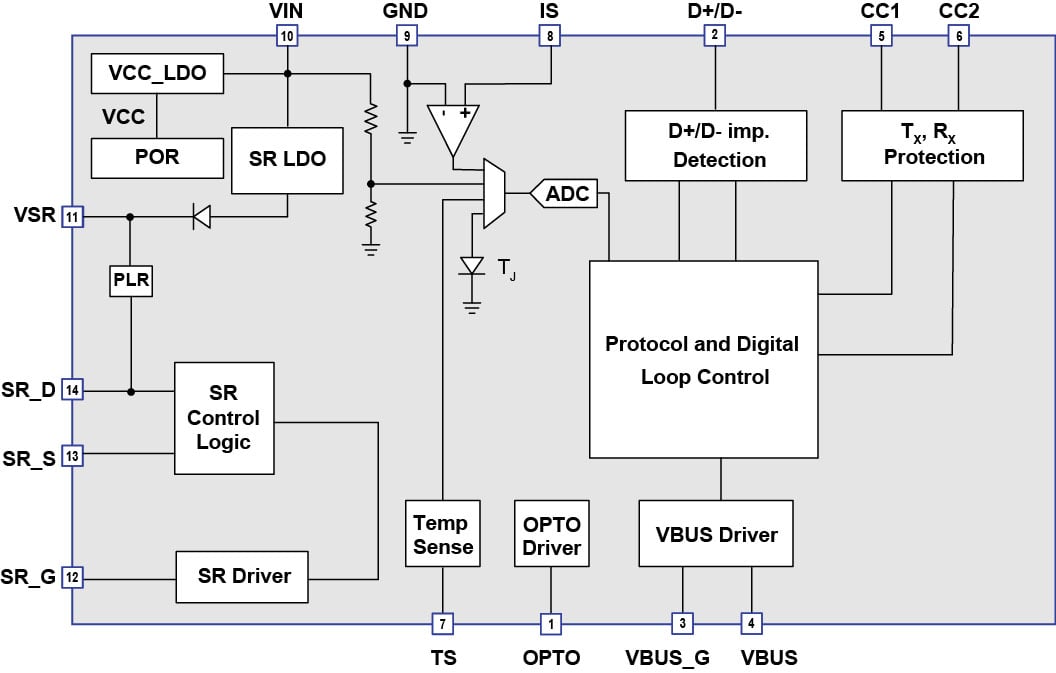

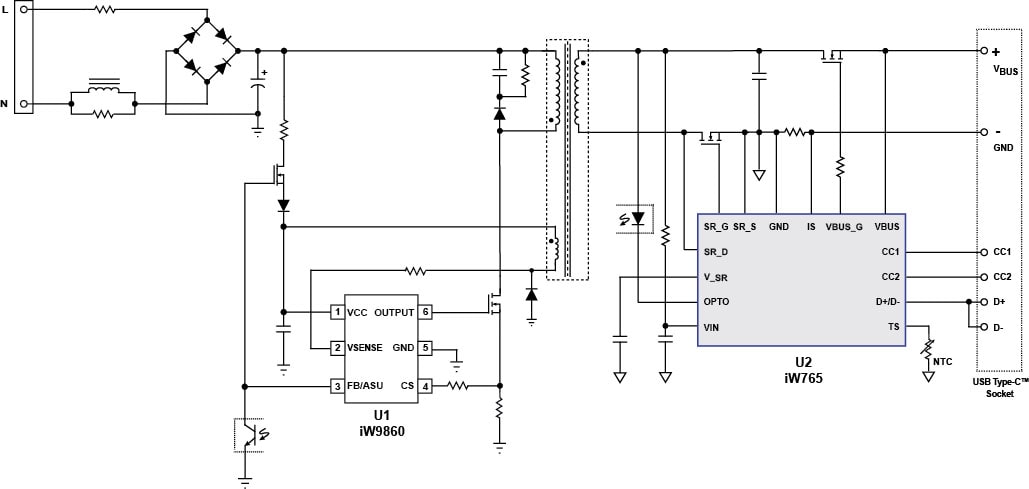

该器件可与iW9860初级侧控制器配对,以设计零待机电源100W USB PD电源供应,或与iW9870初级侧控制器配对,以设计100W USB PD零备用电源GaN电源供应。

iW765支持自适应SR控制和驱动,可实现最佳效率,以及与iW9860或iW9870产品配合使用时,可实现极低的空载功耗。 全数字电压补偿,无需外部无源元件进行环路补偿。

特性

  • 完全集成的次级侧控制器,用于高达100W PPS 零待机电源USB供电3.1
    • 协议接口
    • 次级侧调节
    • 同步整流控制器一体化
    • USB Type-C® NFET驱动程序,用于断开功能
  • 支持PPS USB PD 3.1和其他 RapidCharge 协议
  • TDFN-14 封装,支持单面 PCB 设计,以实现低成本电源
  • 智能、环保、低待机功耗
    • iW9860iW9870 配对时,零待机功耗 (<5mW)
  • 高分辨率控制输出电压和电流
    • 从3.3V到21V,阶跃为20mV
    • 50mA输出电流阶跃
  • 内置数字环路补偿,可减少外部元件数量
  • 适配器拔下后或超出电压要求前,可编程快速放电至5V
  • 支持DCM和CCM模式
  • 为以下方面提供充分保护:
    • 过压(OVP)
    • 过流(OCP)
    • 用户可配置过温
    • 基于USB PD降功耗
  • 硬连线状态机解决方案可防止快速充电器被黑客入侵。 了解更多

产品对比

应用

  • 低成本、超小型、轻量级零待机电源 RapidCharge AC/DC 电源和适配器,适用于智能手机、平板电脑、入墙式电源插座和其他使用USB PD的便携式设备
