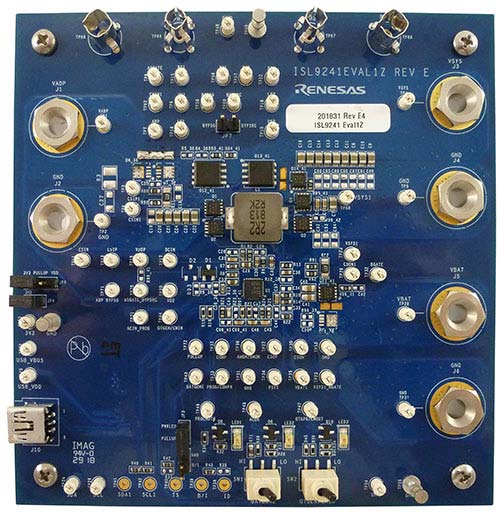

ISL9241EVAL1Z 评估板经设计用于展示 ISL9241 的性能。从 PROG 引脚到接地,电阻可用于对以下参数进行编程:串联的电池个数默认值、开关频率和适配器限流充电功能。这些默认值也可通过 SMBus 设置。
ISL9241 是可配置升降压窄输出电压直流 (NVDC) 和混合功率升降压 (HPBB) 组合充电器,其使用先进的 Renesas R3™ 技术 ,为各种移动和工业应用提供轻负载下的高效率、快速瞬态响应和无缝 DCM/CCM 转换。
在充电模式下,ISL9241 可接受来自宽范围输入(4V 至 20V)(比如,从传统 AC/DC 充电器适配器、USB PD 端口、旅行适配器等)的输入功率并能够为最多串联四节电池的电池组安全充电。
ISL9241 支持用于 2 - 4 节电池组应用的 On-the-Go (OTG) 功能。启用 OTG 功能时,ISL9241 在逆向降压模式下运行,以便为 USB 端口提供 5V 电压。
借助允许对多种关键参数进行编程的 SMBus/I2C 实现串行通信,从而提供定制解决方案。这些编程参数包括但不限于:适配器限流、充电器限流、系统电压设置和涓流充电限流。
特性
- 2 节、3 节、4 节锂离子电池组的升降压 NVDC 和 HPBB 充电器
- 自动充电终止 (EOC) 选项
- 系统功率监控 PSYS 输出
- PROCHOT# 开漏输出
- 允许对耗尽的电池进行涓流充电
- 补充功率模式(英特尔 VMIN 主动保护功能)
- Turbo 模式下的理想二极管控制
- 电池逆向降压、升压和降压-升压运行
- 提供二级适配器电流限值
- 电池运输模式选项
- SMBus 和自动递增 I2C 兼容
应用
- 2 至 4 节电池组平板电脑、笔记本、移动电源以及任何需要电池的 USB-C 接口便携设备
设计和开发
产品选项
当前筛选条件
视频和培训
Renesas Electronics Corporation today introduced the industry’s first USB-C™ buck-boost battery charger to support both Narrow Voltage Direct Charging (NVDC) and Hybrid Power Buck-Boost (HPBB) charging for notebooks, ultrabooks, tablets, and power banks using the reversible USB Type-C™ connector cable. Through firmware control, the ISL9241 can switch between NVDC and HPBB modes, providing a low-cost and small solution size capable of efficiently processing a full range of power levels.
