ISL9241

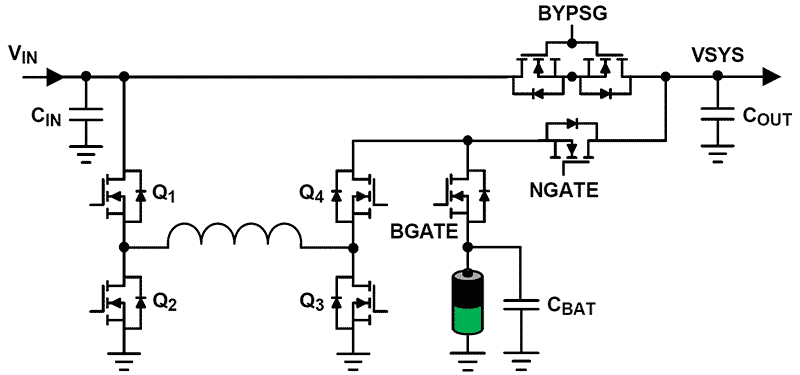

ISL9241 是一款数字可配置的降压-升压电池充电器，可支持窄电压直接充电（NVDC）和混合动力升降压（HPBB/旁路）充电，并使用固件控制在模式之间切换。 使用控制器的固件还支持旁路模式，该模式允许适配器直接为系统供电。 ISL9241 仅使用 NFET 为平板电脑、超极本和笔记本电脑平台提供充电功能、系统总线调节和保护功能。 先进的瑞萨电子 R3™ 技术提供高负载、轻负载高效的充电模式。 ISL9241 从各种直流电源（例如：传统的 AC/DC 充电器适配器、USB Type-C 电源端口和旅行适配器）获取输入电源，并使用多达 4 节串联锂离子电池为电池组安全充电。 系统电源可以由适配器、电池或两者的组合提供。 充电器的可重构内部寄存器允许在 HPBB 模式下使用更小的电感器，以在多个功率级别上实现更高的效率。 ISL9241 可以在仅一个电池、仅一个适配器或二者均连接的情况下运行。 对于符合 Intel IMVP 标准的系统，ISL9241 包括系统电源监视器（PSYS）功能，该功能提供代表总平台功率的模拟信号。 PSYS 输出连接到各种 IMVP 核心稳压器，以提供符合 IMVP 标准的电源域功能。 ISL9241 支持 2 至 4 节电池对适配器端口（OTG 模式）的反向降压、升压或降压-升压操作。 这允许配置支持可编程电源（PPS）端口的 USB-C 供电（PD）输出。 ISL9241 串行通信使用 SMBus/I²C，允许对许多关键参数进行编程，以提供定制的解决方案。
